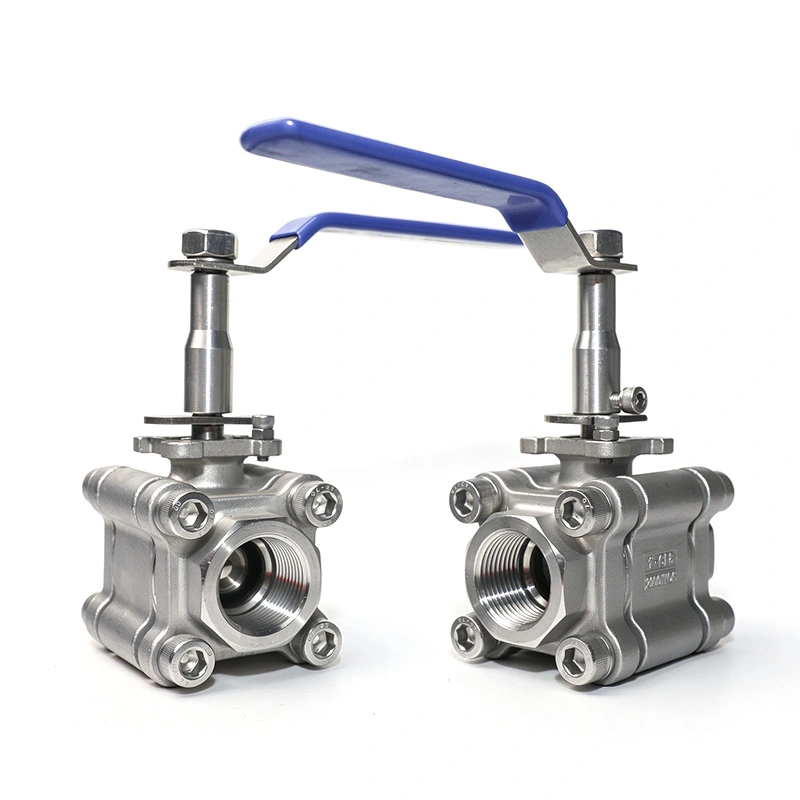

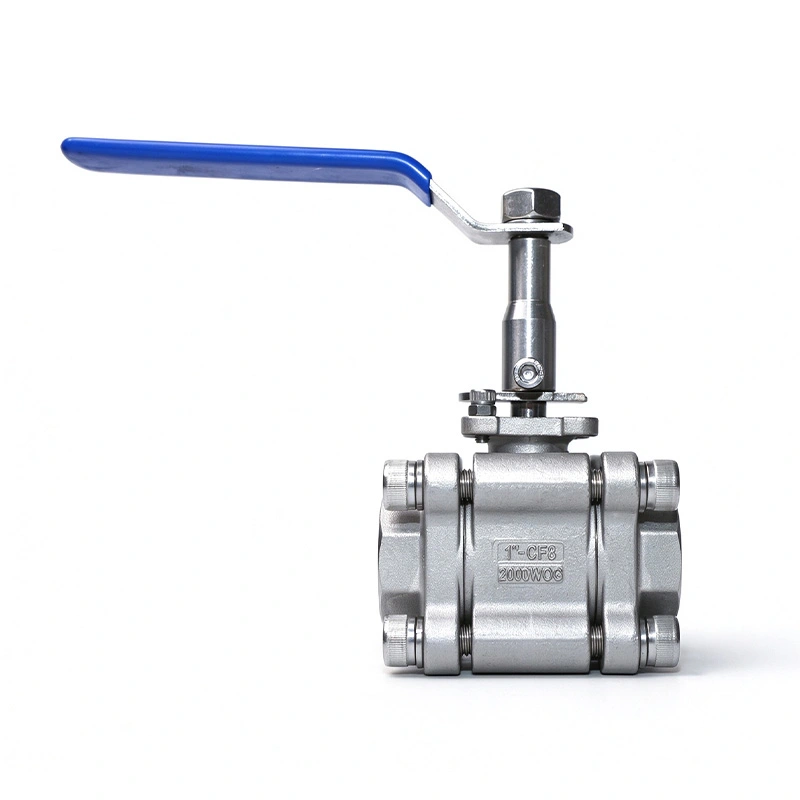

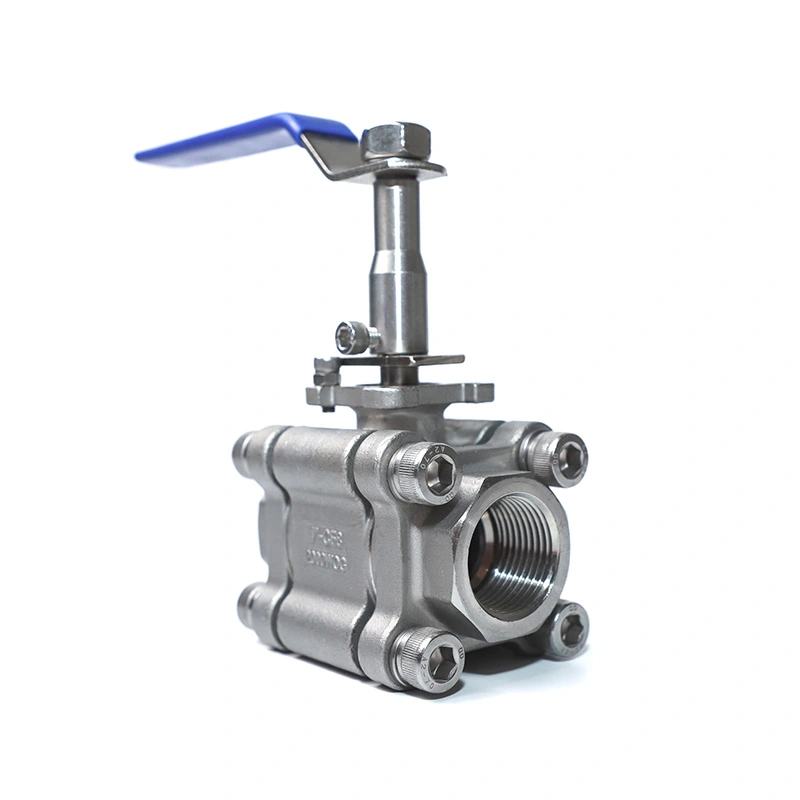

3PC Шаровой кран из нержавеющей стали 2000WOG с удлиненным штоком

Шаровой кран из нержавеющей стали 3PC 2000WOG с удлиненным штоком предназначен для изолированных трубопроводов, подземных установок и другие применения, где необходимо расширить рабочую точку клапана. Клапан изготовлен из нержавеющей стали 316. корпус, шар и шток, трехкомпонентная конструкция и резьбовые соединения NPT или BSP. Удлиненный шток позволяет клапан должен работать вдали от изолированного или заглубленного участка трубопровода.

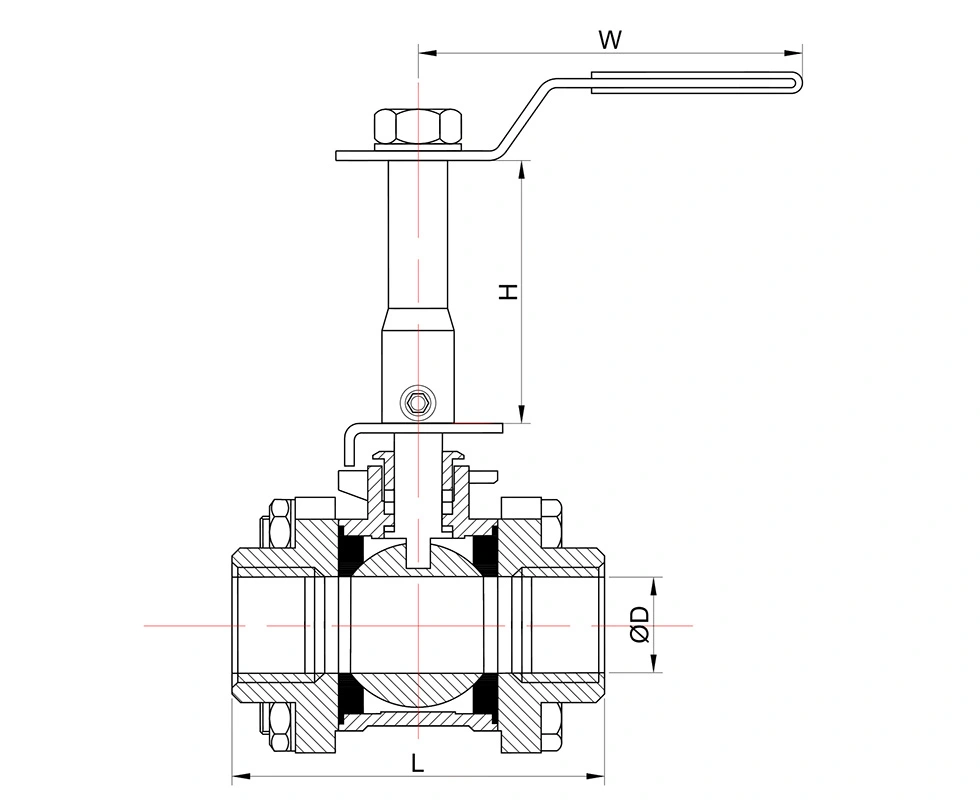

Основные размеры

Общие размеры:

Ключевые особенности

1. Удлиненный шток для изолированных и подземных трубопроводов.

Удлиненный шток размещает рабочую точку выше или вдали от зоны присоединения трубопровода. Эта конфигурация полезен там, где изоляция труб, подземная установка или ограниченный доступ затрудняют эксплуатацию стандартного штока. В штоке также используется противовыбросовая конструкция для работы под давлением.

2. Конструкция из нержавеющей стали 316.

Корпус изготовлен из нержавеющей стали ASTM A351 CF8M, а шар и шток — из ASTM A182 F316. Эти материалы обеспечивают коррозионную стойкость для совместимых применений с водой, нефтью, газом и промышленными жидкостями. Седло RPTFE указаны для указанного диапазона температур и условий эксплуатации.

3. Трехсекционный корпус

Корпус, состоящий из трех частей, обеспечивает доступ к внутренним компонентам для осмотра и обслуживания. Клапан может быть разбирают, когда необходимо проверить или заменить седло, уплотнения или другие внутренние детали, что полезно для техническое обслуживание установленных трубопроводных систем.

4. Номинальное давление 2000WOG

Шаровой кран из нержавеющей стали 3PC 2000WOG с удлиненным штоком предназначен для управления подачей жидкости под высоким давлением и имеет максимальное давление 1975 фунтов на квадратный дюйм указано в характеристиках продукта. Применимое рабочее давление должно быть подтверждено. в зависимости от размера клапана, температуры, среды и соответствующего номинального давления и температуры.

Стандарты и контроль качества

Клапан изготовлен в соответствии с требованиями ISO 17292/API 608, с указанными номинальными значениями давления и температуры. согласно ASME B16.34, а также испытания и проверки в соответствии с API 598. Производственный контроль включает входящий материал. проверки, испытания под давлением, испытания на герметичность и окончательная проверка клапана.

Для применимых конфигураций клапанов доступна документация ISO 9001 и CE. Протоколы испытаний материалов также могут быть предоставляются в соответствии с требованиями заказа и документации.

Приложения

Шаровой кран из нержавеющей стали 3PC 2000WOG с удлиненным штоком можно использовать в трубопроводных системах, где удлиненный клапан требуется эксплуатация, включая изолированные технологические линии, подземные трубопроводы, системы очистки воды, нефтегазовые системы, химическая обработка и общий контроль промышленных жидкостей.

Перед выбором проверьте среду трубопровода, рабочее давление, температуру, стандарт подключения и наличие место для установки. Совместимость материалов также должна быть подтверждена для корпуса, шара, штока и седла.

Часто задаваемые вопросы

1. Для чего нужен удлиненный шток?

Удлиненный шток используется для изолированных трубопроводов, подземных сооружений и других мест, где клапан Рабочая точка должна быть расположена вдали от соединения с трубопроводом. Обеспечивает доступ к клапану без удаление окружающей изоляции или обнажение заглубленного участка трубопровода.

2. Какие материалы используются для клапана?

Корпус изготовлен по стандарту ASTM A351 CF8M (316), а шар и шток — по стандарту ASTM A182 F316. Стандартное седло — RPTFE. (ПТФЭ+15% fv). Другие материалы доступны в зависимости от требуемых условий эксплуатации.

3. Какой диапазон давления и температуры поддерживает клапан?

В данных продукта указано максимальное давление 1975 фунтов на квадратный дюйм и диапазон температур от -25 ℃ до 150 ℃. Фактический допустимый Давление зависит от размера клапана, температуры, среды и применимого номинального давления и температуры.

4. Какие резьбовые соединения доступны?

Стандартные резьбовые соединения — NPT и BSP. Другие требования к подключению могут быть обсуждены в соответствии с спецификация трубопровода.

5. Можно ли изготовить материал и уплотнительные компоненты по индивидуальному заказу?

Да. В зависимости от рабочей среды и давления могут поставляться другие материалы корпуса, шара, штока, седла и уплотнений. и температурные требования.

6. Какие документы имеются?

Соответствующая документация на продукцию может включать отчеты об испытаниях материалов, протоколы проверок и стандарты ISO 9001 или CE. документацию для соответствующей конфигурации клапана.

7. Как упаковывается клапан для экспорта?

Для отправки на экспорт клапаны упаковываются в гофрокартоны и фанерные ящики. Упаковка может быть скорректирована В зависимости от размера клапана, количества заказа и требований к транспортировке.
