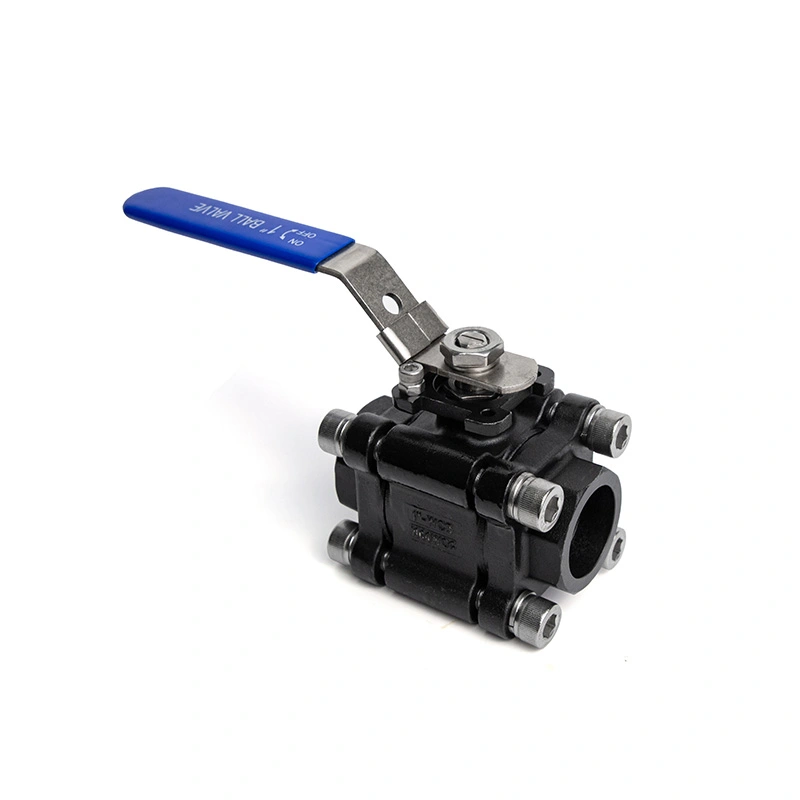

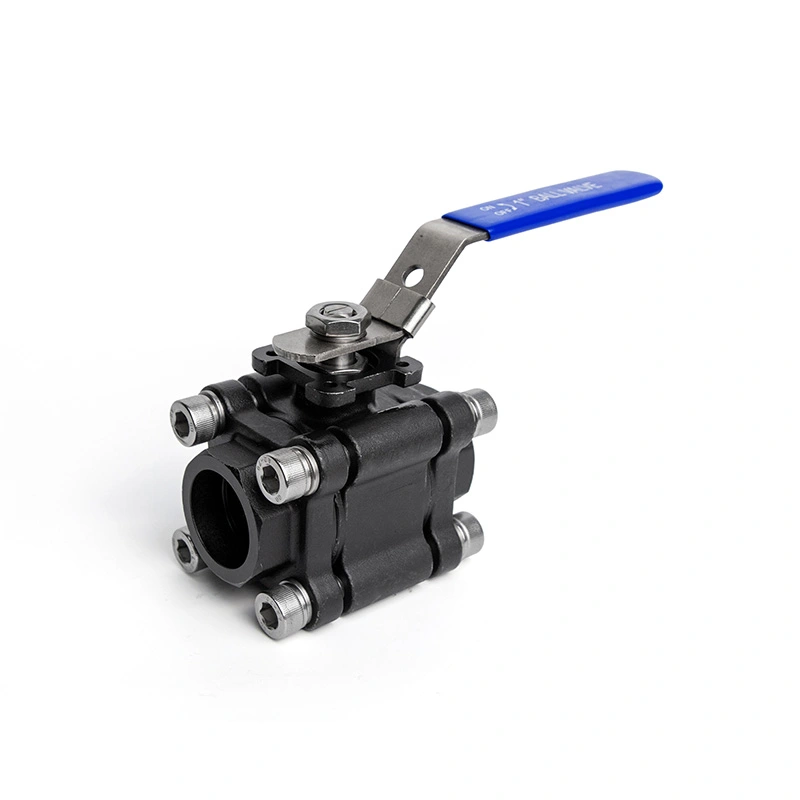

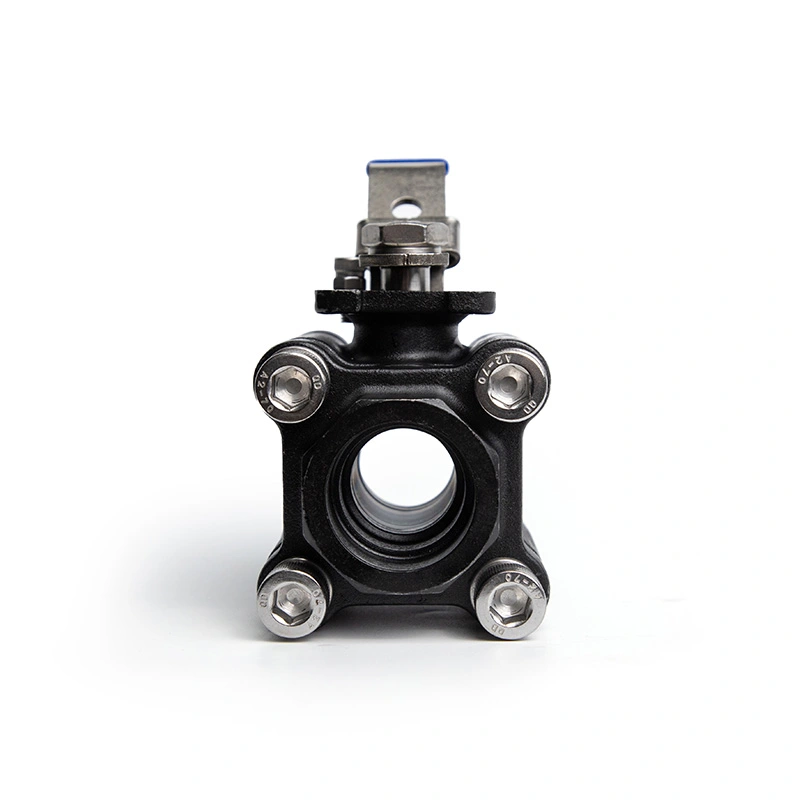

Шаровой кран из углеродистой стали, 3 шт., 2000WOG

Шаровой кран из углеродистой стали 3PC 2000WOG представляет собой трехкомпонентный шаровой кран с удлиненным штоком для изолированных трубопроводов. подземные установки и приложения, где необходимо расширить рабочую точку. Рейтинг WOG 2000 года и Трехкомпонентная конструкция делает его пригодным для управления подачей жидкости под высоким давлением. Клапан можно разобрать для осмотр и замена седел или уплотнений.

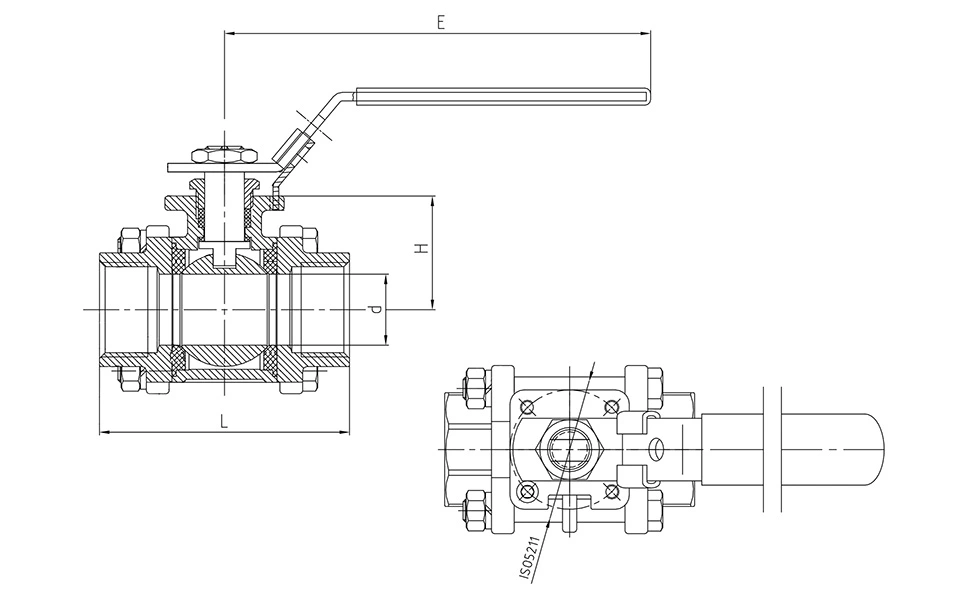

Основные размеры

N: Концы резьбы соответствуют ANSI B 2,1 NPT.
B: Концы резьбы соответствуют BS21 BSP.

Ключевые особенности

1. Удлиненный шток для особых условий установки.

Удлиненный шток обеспечивает доступ к рабочей точке клапана, когда трубопровод изолирован, заглублен или установлен. в месте с ограниченным доступом. Противовыбросовая конструкция штока помогает удерживать шток внутри корпуса клапана при клапан находится под давлением.

2. Трехкомпонентная конструкция

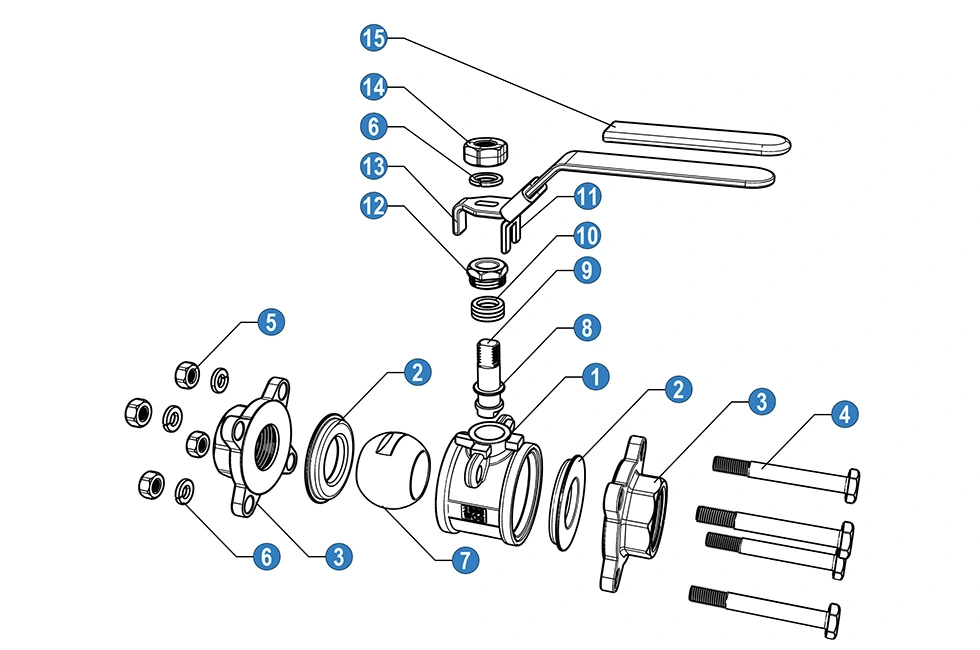

Корпус, состоящий из трех частей, позволяет открывать клапан для осмотра и технического обслуживания. Седла, уплотнения и другие внутренние При необходимости можно получить доступ к компонентам для замены. Эта конструкция практична для промышленного трубопровода. системы, требующие периодического обслуживания.

3. Максимальное давление 1975 фунтов на квадратный дюйм.

The Шаровой кран из углеродистой стали, 3 шт., 2000WOGуказан с максимальным давлением 1975 фунтов на квадратный дюйм. применимое рабочее давление зависит от размера клапана, температуры, среды и номинального давления и температуры. Обозначение 2000WOG относится к работе с водой, нефтью и газом в соответствии с применимыми рейтинговыми условиями.

4. Соединения NPT и BSP

Клапан доступен с резьбовыми соединениями NPT и BSP. Выбор соединения должен соответствовать трубопроводу стандартные и монтажные требования.

Материалы и стандарты

В поставляемой конфигурации используется ASTM A351 316 для корпуса клапана, ASTM A182 F316 для шара и штока и RPTFE. (PTFE+15% fv) для седла. Другие материалы доступны по запросу в соответствии с требуемыми условиями эксплуатации.

Проектирование и производство основаны на стандарте ISO 17292/API 608. Испытания и проверки соответствуют стандарту API 598, а Номинальные значения давления и температуры указаны в соответствии с ASME B16.34. Указанный диапазон температур составляет от -25 ℃ до 150 ℃.

Контроль качества

Производственный контроль включает проверку поступающего материала, испытания под давлением, испытания на герметичность и готовую арматуру. осмотр. Отчеты об испытаниях материалов и соответствующая документация на продукцию могут быть предоставлены в зависимости от клапана. Требования к конфигурации и заказу.

Для применимых конфигураций доступна документация ISO 9001 и CE. Материал, седло и уплотнительные компоненты могут также выбираются в соответствии с требуемым давлением, температурой и средой.

Приложения

Шаровой кран 2000WOG из 3-компонентной углеродистой стали можно рассматривать для использования в промышленных трубопроводах при высоком давлении. системы, включая очистку воды, нефть и газ, химическую обработку, сжатый воздух и общий контроль жидкостей. Удлиненный шток особенно полезен в тех случаях, когда изоляция или глубина установки затрудняют установку стандартного штока клапана. доступ.

Перед выбором подтвердите рабочее давление, температуру, среду, размер клапана, тип соединения и доступность. место для установки. Совместимость материалов следует проверять для корпуса, шара, штока и седла.

Часто задаваемые вопросы

1. Каково максимальное рабочее давление 3PC шарового крана из углеродистой стали 2000WOG?

В данных продукта указано максимальное давление 1975 фунтов на квадратный дюйм. Фактическое допустимое рабочее давление должно быть подтверждено. в зависимости от размера клапана, температуры, среды и применимого номинального давления и температуры.

2. Для чего нужен удлиненный шток?

Удлиненный шток используется для изолированных трубопроводов, подземных сооружений и мест, где работает клапан. Точка должна быть расположена вдали от присоединения трубопровода.

3. Какие резьбовые соединения доступны?

Доступны резьбовые соединения NPT и BSP. Соединение следует выбирать в соответствии со стандартом трубопровода. и требования к установке.

4. Можно ли изготовить материалы клапана по индивидуальному заказу?

Да. Другие материалы корпуса, шара, штока, седла и уплотнений могут поставляться в зависимости от требуемой среды и давления. и температура.

5. Какие документы можно предоставить?

Отчеты об испытаниях материалов и применимые проверки или документы на продукцию могут быть предоставлены в зависимости от клапана. Требования к конфигурации и заказу. Для применимых конфигураций доступна документация ISO 9001 и CE.

6. Как упаковывается клапан для экспорта?

Для отправки на экспорт клапаны упаковываются в гофрокартоны и фанерные ящики. Характеристики упаковки могут быть регулируется в соответствии с размером клапана, количеством и требованиями к транспортировке.
