Китайский производитель профессиональных трехходовых шаровых кранов

ШантайТрехходовые шаровые краны предназначены для промышленных трубопроводных систем, в которых требуется переключение, отвод или объединение потока в одном корпусе клапана. Благодаря трем портам и выбираемым схемам потока L- или T-портов они могут направлять среду между различными путями трубопровода, одновременно помогая упростить компоновку трубопроводов.

Эти клапаны подходят для водоподготовки, химической обработки, систем отопления, вентиляции и кондиционирования, производства продуктов питания и напитков, сжатого воздуха, перекачки топлива и общепромышленной обработки жидкостей. Shangtai поставляет различные типы соединений, материалы, варианты уплотнений и методы работы в зависимости от требуемой среды, давления, температуры и конфигурации трубопровода. Информацию о других конструкциях шаровых кранов см. в нашейАссортимент шаровых кранов.

Схемы потока L-порта и T-порта

Конфигурация внутреннего шара определяет, как три порта соединяются в разных положениях ручки. Конструкции L-образного и T-образного отверстий не являются взаимозаменяемыми, поскольку они обеспечивают разные комбинации путей потока.

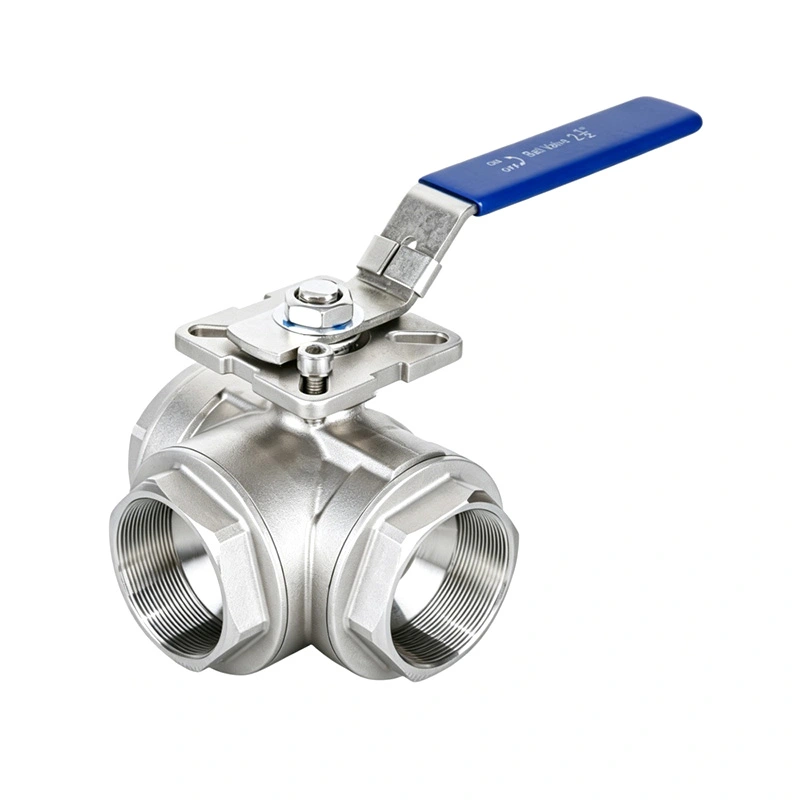

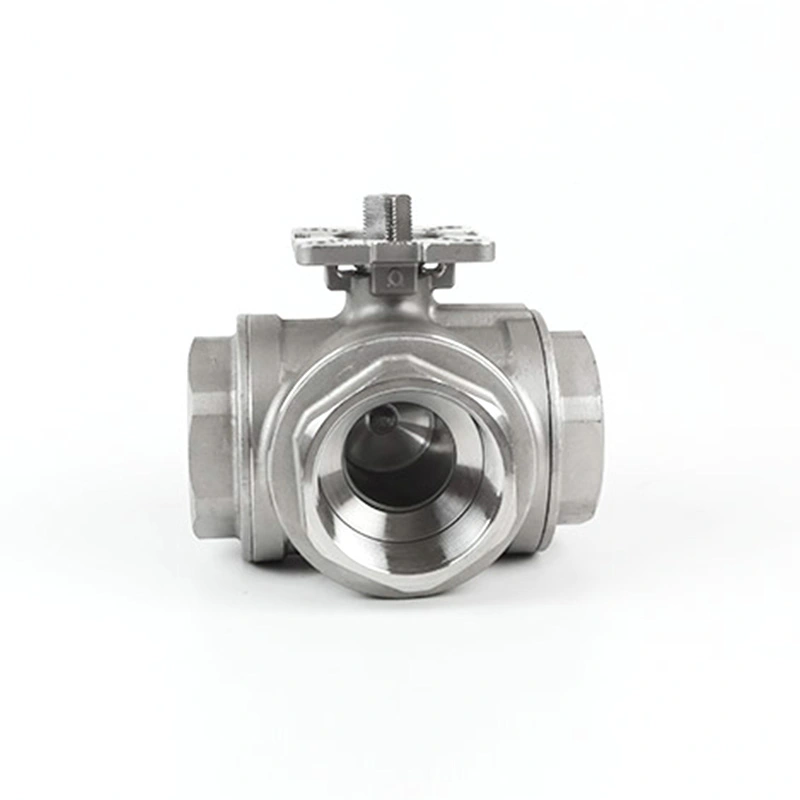

Трехсторонняя конфигурация L-порта

Расположение L-образного порта обычно используется, когда клапану необходимо переключить поток между двумя доступными путями. В зависимости от конкретной конструкции шара он может направлять среду от одного входа к одному из двух выходов или переключаться между двумя направлениями потока.

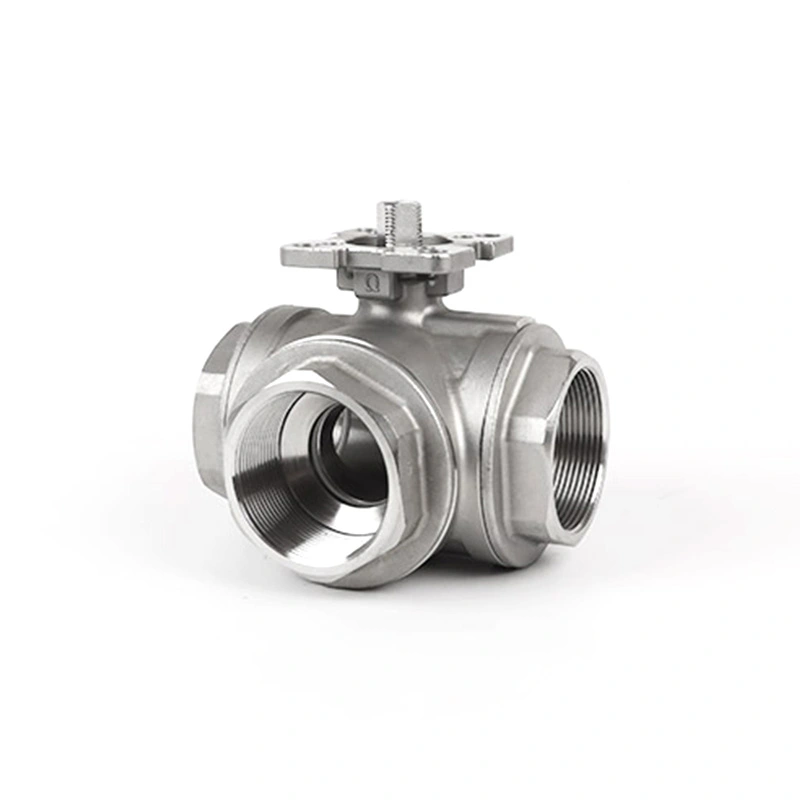

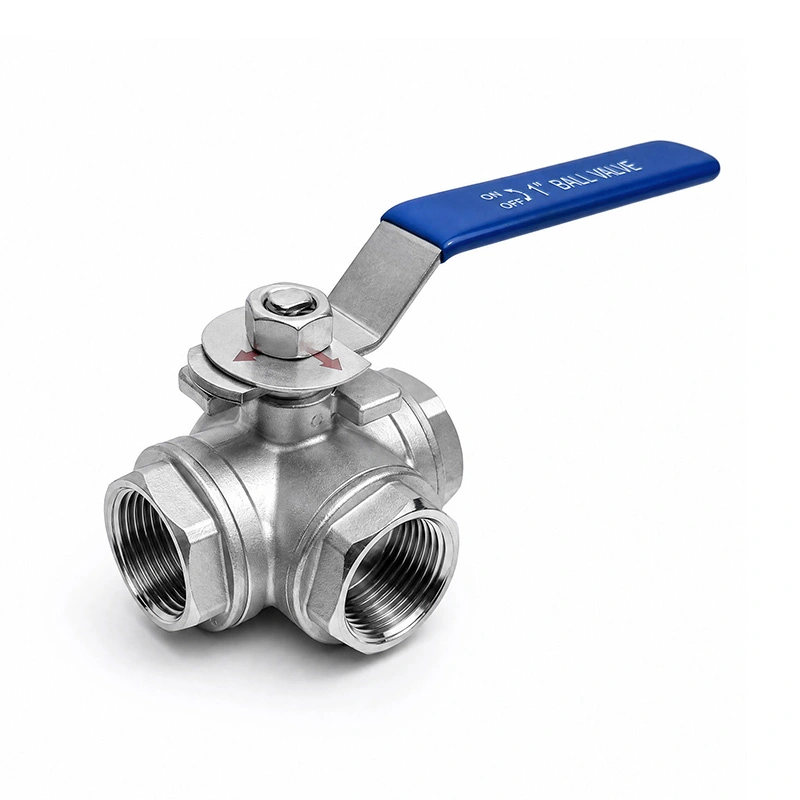

Трехсторонняя конфигурация T-порта

Т-образное расположение каналов обеспечивает дополнительные комбинации путей потока и может использоваться для применений, связанных с отклонением или объединением потока. Фактические доступные пути зависят от внутренней геометрии шара и положения рукоятки, поэтому требуемую последовательность операций следует подтвердить перед производством.

Переключение, отклонение и объединение потоков

В отличие от стандартного двухходового шарового крана, используемого в основном для изоляции двухходового клапана, трехходовая конфигурация позволяет клапану управлять потоком между несколькими путями трубопровода. В зависимости от схемы портов его можно использовать для переключения между линиями, перенаправления среды на другое оборудование или объединения совместимых потоков.

Это может уменьшить количество отдельных клапанов, необходимых в определенных схемах трубопроводов, и упростить компоновку оборудования. Конфигурацию клапана всегда следует выбирать в соответствии с фактическими требованиями к технологическому потоку, а не просто по размеру трубы.

Варианты подключения различных трубопроводных систем

Шантай может предоставить различные конфигурации концевых соединений в соответствии со стандартами трубопровода и требованиями к установке. Доступные варианты могут включать резьбовые, фланцевые, приварные и стыковые соединения, в зависимости от конструкции и технических характеристик клапана.

При выборе соединения следует учитывать номинальный размер трубы, номинальное давление, метод установки, окружающее оборудование и применимые стандарты проекта. При замене существующего клапана предоставление исходной спецификации соединения или чертежей может помочь подтвердить совместимость.

Выбор материалов и уплотнений

Выбор корпуса и внутреннего материала должен основываться на рабочей среде, давлении, температуре и условиях коррозии. Шар, шток, седла и уплотнительные компоненты также должны быть совместимы с рабочей средой и рабочей средой.

Обычные уплотнительные материалы могут включать ПТФЭ, армированный ПТФЭ и другие материалы для конкретного применения. Подходящая конфигурация уплотнений зависит от фактического диапазона температур, химической совместимости, условий давления и требуемых эксплуатационных характеристик.

Ручное и автоматическое управление

Трехходовые конфигурации могут управляться вручную или интегрироваться с приводом, когда требуется дистанционное или автоматическое переключение потока. Ручные ручки подходят для локального управления, а пневматические и электрические приводы можно рассматривать для автоматизированных технологических систем.

Для приводных устройств перед производством следует подтвердить требуемый режим управления, последовательность операций, тип привода, источник питания или подачи воздуха, а также требования к отказоустойчивости. Привод также должен быть правильно подобран к крутящему моменту клапана и условиям эксплуатации.

Применение продукта

Трехпортовое переключение потока полезно в системах, где один трубопровод должен соединяться с разными технологическими путями или оборудованием. Типичные области применения включают системы водоподготовки, циркуляционные линии HVAC, химическую обработку, оборудование для производства продуктов питания и напитков, системы сжатого воздуха, перекачку топлива, распределение жидкостей и общепромышленные предприятия.

Фактическая пригодность зависит от среды, давления, температуры, скорости потока, совместимости материалов и требуемой схемы переключения. Для приложений, требующих простой двусторонней изоляции, а не выбора пути потока, стандартныйШаровой клапан из 2 частейилиШаровой клапан из 3 частейможет быть более уместным.

Производство и контроль качества

Шантай управляет механической обработкой, сборкой, проверкой, испытанием под давлением и окончательной подготовкой в ​​соответствии с указанной конфигурацией клапана. Для трехходовых изделий особое внимание следует уделить расположению отверстий, ориентации шарика, характеристикам уплотнения, рабочему положению и присоединительным размерам.

Перед началом производства можно просмотреть технические требования конкретного проекта, включая материалы, номинальное давление, стандарты соединений, схему потока, требования к приводу и необходимую документацию. Это помогает гарантировать, что поставляемая конфигурация клапана соответствует предполагаемой схеме трубопровода.

Как правильно выбрать трехходовые шаровые краны

Точный выбор начинается с требуемого пути потока, а не только с размера клапана. Прежде чем запросить ценовое предложение, подготовьте следующую информацию, если таковая имеется:

• Размер клапана и номинальный диаметр трубы
• Требование к L-порту или T-порту
• Требуемые входные и выходные пути потока
• Характеристики рабочей среды и жидкости
• Рабочее давление и номинальное давление
• Рабочая температура
• Требования к корпусу и уплотнительным материалам
• Резьбовое, фланцевое, приварное или стыковое соединение.
• Ручное, пневматическое или электрическое управление.
• Напряжение привода, подача воздуха или требования к управлению
• Необходимое количество и проектная документация
• Блок-схема или чертеж трубопровода, если таковой имеется.

Если вы не уверены, соответствует ли конфигурация L-порта или T-порта вашему конвейеру,пришлите вашу блок-схему и требования к клапанув Шантай. Наша команда может просмотреть пути потока и технические параметры перед предложением.
