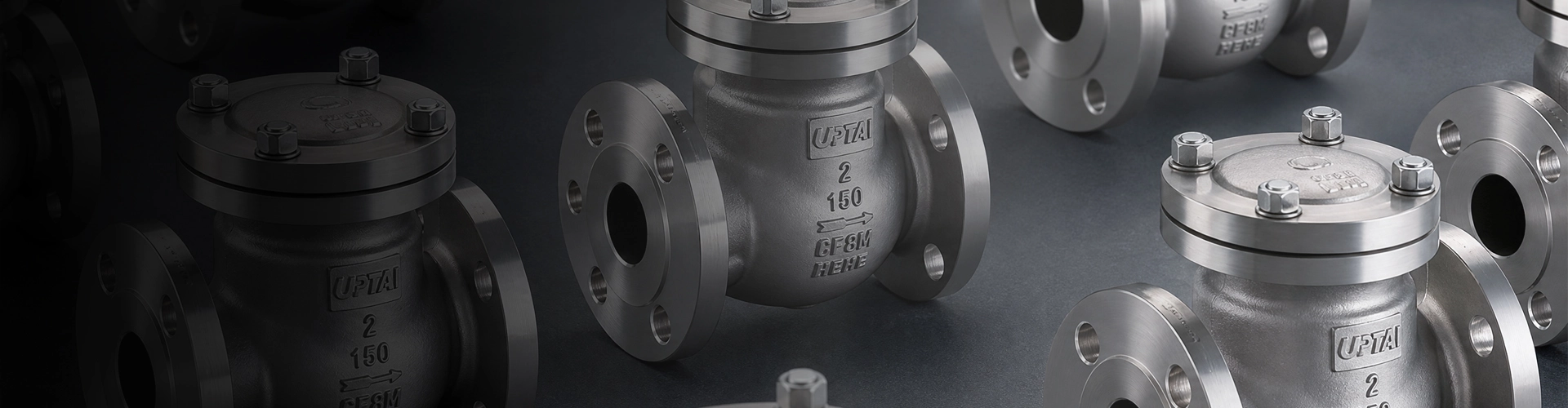

Обратные клапаны
Заводские обратные клапаны прямого действия по конкурентоспособным ценам
Обратные клапаны Shangtai предназначены для того, чтобы позволить жидкости течь в одном направлении, автоматически предотвращая обратный поток при изменении направления потока. В отличие от запорных клапанов с ручным управлением, эти автоматические клапаны реагируют на давление и условия потока в трубопроводе, не требуя внешнего привода.
Они обычно устанавливаются после насосов, компрессоров и другого технологического оборудования, чтобы снизить риск обратного потока и защитить подключенные системы трубопроводов. Shangtai поставляет различные конструкции клапанов для очистки воды, нефти и газа, химической переработки, нефтехимических заводов, электроэнергетики, систем отопления, вентиляции и кондиционирования воздуха и общепромышленного применения.
Поставка промышленных обратных клапанов
Shangtai поддерживает выбор клапана в соответствии с размером трубы, классом давления, средой, температурой, направлением потока, положением установки, типом соединения и требуемыми характеристиками срабатывания. Отправьте свои условия эксплуатации для технического подтверждения и предложения.
Типы продукции для различных условий трубопровода
Механизм закрытия напрямую влияет на реакцию открытия, потерю давления, требования к установке и сопротивление обратному потоку. Выбор подходящей конструкции требует учета характеристик потока трубопровода и защищаемого оборудования.
Поворотные обратные клапаны
Шарнирный диск открывается при прямом потоке и возвращается к седлу, когда поток меняется на противоположный. Поворотные конструкции обычно используются в водопроводных, коммунальных и промышленных трубопроводных системах, где доступны подходящие условия потока.
Подъемные обратные клапаны
Запорный элемент перемещается вертикально от седла под действием давления потока. Эту конструкцию можно рассматривать для применений, требующих контролируемого движения диска и подходящих условий установки.
Поршневые обратные клапаны
В конструкции поршневого типа используется направляемый поршень или диск для управления прямым и обратным потоком. Его можно выбрать для технологических систем, где требуется стабильное закрывание и управляемое движение.
Шаровые обратные клапаны
Шар движется в зависимости от направления и давления жидкости. Эти клапаны используются в некоторых жидкостных и коммунальных системах, где подходит компактный самодействующий запорный механизм.
Двойные пластинчатые обратные клапаны
Двойные пластины открываются при прямом потоке и закрываются при реверсе потока. Их компактная пластинчатая конструкция помогает уменьшить пространство для установки в подходящих трубопроводных системах.
Обратные клапаны с осевым потоком
Конструкции с осевым потоком направляют запорный элемент вдоль оси трубопровода и могут рассматриваться там, где требуется быстрый отклик, компактная установка и контролируемые характеристики потока.
Предотвращение обратного потока для насосов и технологического оборудования
Обратный поток может возникнуть при остановке насоса, изменении условий давления или движении жидкости между соединенными участками системы трубопроводов. Правильно выбранный обратный клапан может автоматически закрываться при изменении соотношения давления вверх и вниз по потоку, помогая ограничить обратный поток.
Установка особенно важна вокруг нагнетательных линий насоса. Тип клапана, характеристики закрытия, расстояние от выпускного отверстия насоса и близлежащие колена или фитинги могут влиять на поведение системы. Для применений, чувствительных к скачкам давления, при выборе клапана следует оценить реакцию закрытия и вероятность гидравлического удара.
Ключевые факторы выбора:Среда, номинальный размер, номинальное давление, рабочая температура, расход, направление потока, положение установки, допустимая потеря давления, давление открытия, характеристики закрытия и тип соединения.
Требования к давлению открытия и расходу
Давление открытия относится к минимальному перепаду давления, необходимому для перемещения запорного элемента от его седла и обеспечения начала потока. Этот параметр становится особенно важным в низконапорных, самотечных и низкоскоростных системах.
Клапан с чрезмерным сопротивлением открыванию может вызвать нежелательную потерю давления или ограничить поток в системе с ограниченным доступным давлением. И наоборот, характеристики закрытия должны подходить для применения, чтобы снизить риск нестабильной работы или скачков давления, связанных с обратным потоком.
При запросе конфигурации указание нормального и минимального расхода, рабочего давления и доступного перепада давления может помочь определить подходящую внутреннюю конструкцию.
Материалы для водоснабжения, технологического и промышленного обслуживания
Выбор материала должен основываться на рабочей среде, температуре, давлении, условиях коррозии и применимых требованиях проекта. В зависимости от конструкции клапана, материалы корпуса и внутренних компонентов могут быть выбраны для различных промышленных применений.
Углеродистая сталь
Используется для подходящих применений в нефти, газе, воде, паре и промышленных процессах, где углеродистая сталь совместима с рабочей средой.
Нержавеющая сталь
Выбран для применений, где требуется повышенная коррозионная стойкость. Соответствующая марка должна определяться в зависимости от жидкости и температуры.
Материалы седла и уплотнений
Материалы седла, прокладки и уплотнения следует выбирать в соответствии с совместимостью жидкости, давлением, температурой и требуемыми запорными характеристиками.
Внутренние компоненты
Диск, шарнир, пружина, поршень, шар и другие внутренние компоненты должны выбираться в соответствии с конструкцией клапана и условиями эксплуатации.
Торцевые соединения и ориентация установки
Доступные конфигурации соединений могут включать фланцевые, межфланцевые, наконечники, приварные, раструбные, резьбовые и другие, предусмотренные проектом. Выбранное соединение должно соответствовать размерам трубопровода, классу давления, способу установки и действующему стандарту соединения.
Не каждая конструкция подходит для каждого направления установки. Некоторые модели могут работать в горизонтальных и вертикальных трубопроводах, тогда как другие требуют определенной ориентации потока или положения установки. Перед вводом в эксплуатацию всегда проверяйте стрелку потока клапана и требования производителя к установке.
При вертикальной установке направление потока жидкости, а также весовые или пружинные характеристики запорного элемента могут влиять на поведение открывания и закрывания. Эти факторы следует учитывать при выборе конструкции клапана.
Снижение шума, вибрации и гидроударов
Шум или вибрация могут возникать, когда запорный элемент неоднократно открывается и закрывается в условиях нестабильного потока. Неправильный размер, низкая или нестабильная скорость потока, турбулентность, мусор и неподходящая установка рядом с насосами или коленами могут способствовать такому поведению.
Гидравлический удар является еще одним важным фактором в системах, где скорость жидкости быстро меняется. Характеристики закрытия клапана, расположение трубопровода, работу насоса и объем системы следует оценивать вместе, а не выбирать клапан только на основе номинального размера трубы.
Для выпускного отверстия насоса и высокоскоростного потока
Укажите расход насоса, давление нагнетания, размер трубы, характеристики жидкости, положение установки, а также любые известные проблемы с гидроударом или вибрацией. Эта информация помогает Shangtai оценить подходящую конструкцию клапана и характеристики закрытия.
Применение в промышленных трубопроводных системах
Эти самодействующие клапаны используются везде, где обратный поток может повлиять на работу оборудования, стабильность процесса или производительность трубопровода. Подходящая конструкция зависит от среды, условий потока, давления, температуры и способа установки.
Выпускные линии насоса
Устанавливается после насосов для предотвращения обратного потока при остановке насоса или изменении давления в системе.
Нефтегазовые системы
Используется в отдельных производственных, передающих, технологических и коммунальных трубопроводах, где требуется одностороннее управление потоком.
Очистка воды
Применяется в системах водоснабжения, очистки, насосной и водоотведения для предотвращения обратного течения трубопроводов.
Химическая и нефтехимическая промышленность
Материал и конфигурация уплотнений могут быть выбраны в зависимости от химической среды, давления, температуры и условий коррозии.
Производство электроэнергии
Используется в подходящих системах водоснабжения, пара, охлаждения и вспомогательных системах, где требуется защита от обратного потока.
ОВиК и коммунальные услуги
Выбирается для подходящих систем охлажденной воды, отопительной воды, насосов и инженерных трубопроводов в соответствии с условиями эксплуатации.
Производство и контроль
Shangtai управляет производством, проверкой и поставкой в соответствии с указанной конфигурацией клапана и требованиями применения. Контроль качества может включать проверку размеров, проверку материалов, испытания под давлением, характеристики уплотнения, эксплуатационные проверки и другие применимые процедуры проверки.
Клапаны Shangtai сертифицированы по стандартам ISO 9001, CE и EAC. Отдельные продукты также могут быть изготовлены и протестированы в соответствии с применимыми международными стандартами, включая API 6D и API 598, если этого требует проект.
Проектная документация:Для технических проектов при отправке запроса укажите применимые стандарты проектирования и испытаний, класс давления, требования к материалам, стандарт соединения, требования к проверке и сертификационные документы.
Как выбрать правильный обратный клапан
Выбор клапана следует начинать с условий эксплуатации, а не только с диаметра трубы. Среда, скорость потока, давление, температура, ориентация установки, допустимая потеря давления и требуемая реакция на обратный поток – все это влияет на соответствующую конструкцию клапана.
Для насосных и компрессорных систем укажите нормальную и максимальную скорость потока, рабочее давление, размер трубы, тип оборудования, а также любые известные условия скачка давления или гидроудара. Для систем низкого давления особенно полезными параметрами выбора являются давление открытия и минимальный рабочий расход.
Вы также можете предоставить чертежи трубопроводов, спецификации клапанов, спецификации оборудования или существующие спецификации клапанов. Shangtai может просмотреть имеющуюся информацию перед подготовкой конфигурации и предложения. Для получения информации о других промышленных клапанах посетитеАссортимент клапанов Shangtai.
Часто задаваемые вопросы
Какие распространенные типы доступны?
ОбщийОбратные клапанытипы включают поворотные, подъемные, поршневые, шариковые, двухдисковые и конструкции с осевым потоком. Каждая конструкция имеет разные характеристики расхода, закрытия, потери давления и монтажа.
Как выбрать правильный тип?
Выбор зависит от рабочей среды, размера трубы, номинального давления, температуры, расхода, положения установки, допустимой потери давления, давления открытия и требуемой реакции закрытия.
Можно ли установить эти клапаны вертикально?
Некоторые конструкции можно устанавливать вертикально, другие требуют определенной ориентации. Всегда следуйте стрелке потока, инструкциям по установке и требованиям проекта к трубопроводам.
Что такое давление срабатывания?
Давление открытия — это минимальный перепад давления, необходимый для перемещения запорного элемента от его седла и начала прямого потока. Это особенно актуально в системах низкого давления и самотечных системах.
Почему клапан издает шум или вибрирует?
Возможные причины включают неправильный размер, нестабильный поток, низкую скорость потока, турбулентность, гидравлический удар, внутренний мусор или установку слишком близко к насосам, коленам или другим нарушениям потока.
Какие концевые соединения доступны?
Общие варианты включают фланцевые, межфланцевые, проушные, приварные, раструбные, резьбовые и другие соединения, предусмотренные проектом, в зависимости от конструкции клапана и требований к трубопроводу.
Какое обслуживание требуется?
Осмотр может включать запирающий элемент, шарнирный штифт, пружину, поверхность седла, прокладку и внутреннюю чистоту. Изношенные или поврежденные уплотнительные компоненты следует заменять в соответствии с условиями эксплуатации и требованиями технического обслуживания.
Какая информация необходима для предложения?
Пожалуйста, укажите размер клапана, класс давления, тип соединения, конструкцию клапана, материал, рабочую среду, температуру, направление потока, расход, положение установки, количество, а также любые необходимые чертежи или техническую документацию.
Нужен клапан для защиты от обратного потока?
Отправьте в Shangtai размер трубы, давление, среду, скорость потока, положение установки, стандарт соединения и сведения о применении для технического подтверждения и предложения.
- View as

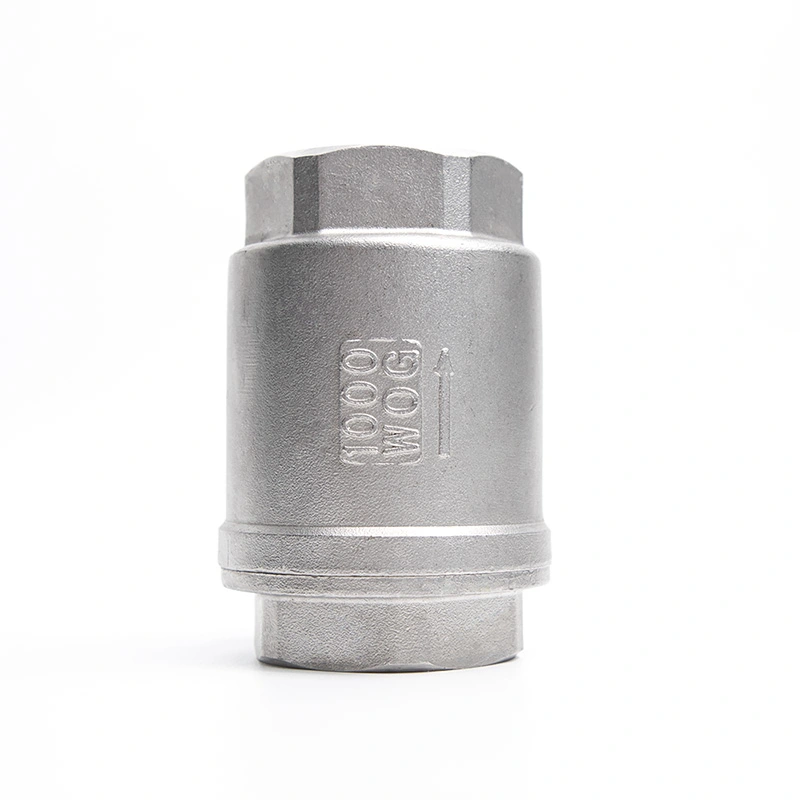

Вертикальный обратный клапан с пружиной из нержавеющей стали
Вертикальный обратный клапан с пружиной из нержавеющей стали Shangtai предотвращает обратный поток благодаря быстрому подпружиненному закрытию, сводя к минимуму гидравлический удар. Изготовленный из высококачественной нержавеющей стали, он обеспечивает отличную коррозионную стойкость и надежный контроль невозвратного потока.

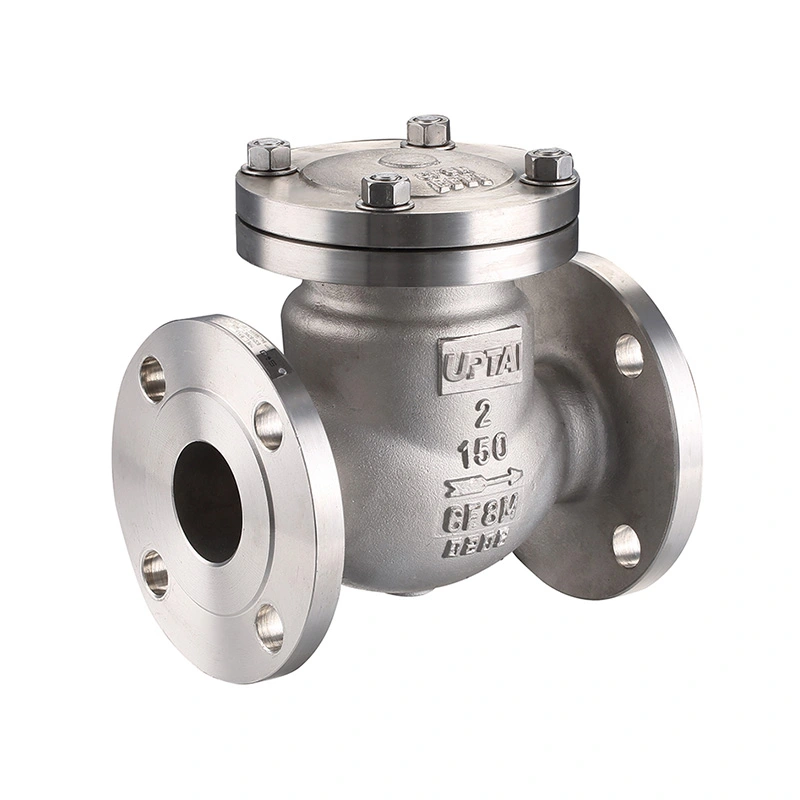

Поворотный обратный клапан ANSI класса 150
Поворотный обратный клапан Shangtai класса 150 ANSI использует шарнирный диск для управления обратным потоком в трубопроводах. Диск открывается, когда среда течет вперед, и закрывается, когда поток меняет направление, предотвращая обратный поток к насосам, компрессорам и другому оборудованию. Он доступен для трубопроводов большого диаметра в водоочистных, нефтехимических, энергетических и общепромышленных системах, с различными материалами и вариантами соединений, доступными в зависимости от условий эксплуатации.
