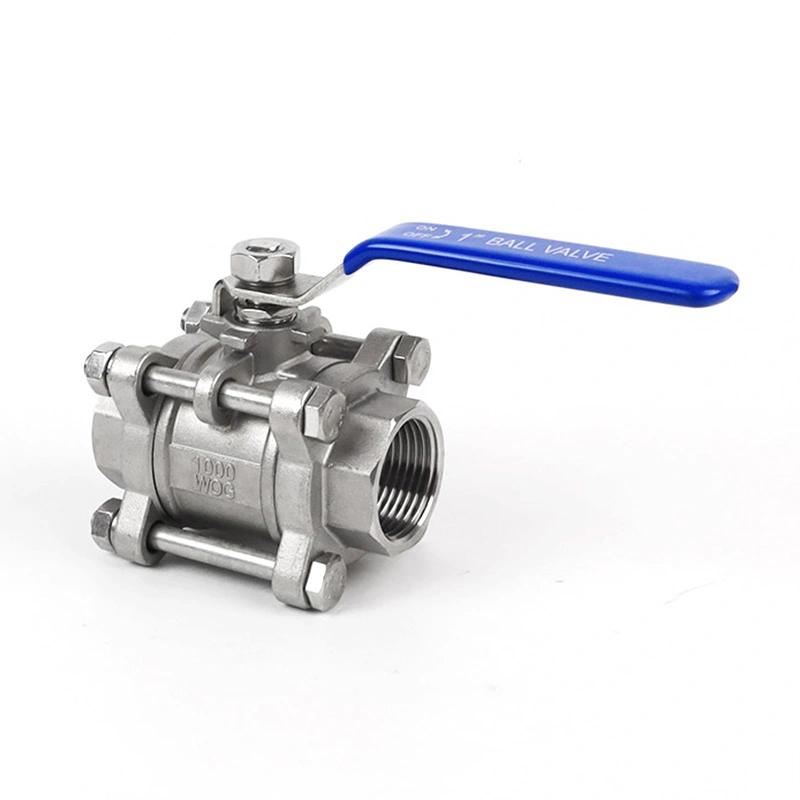

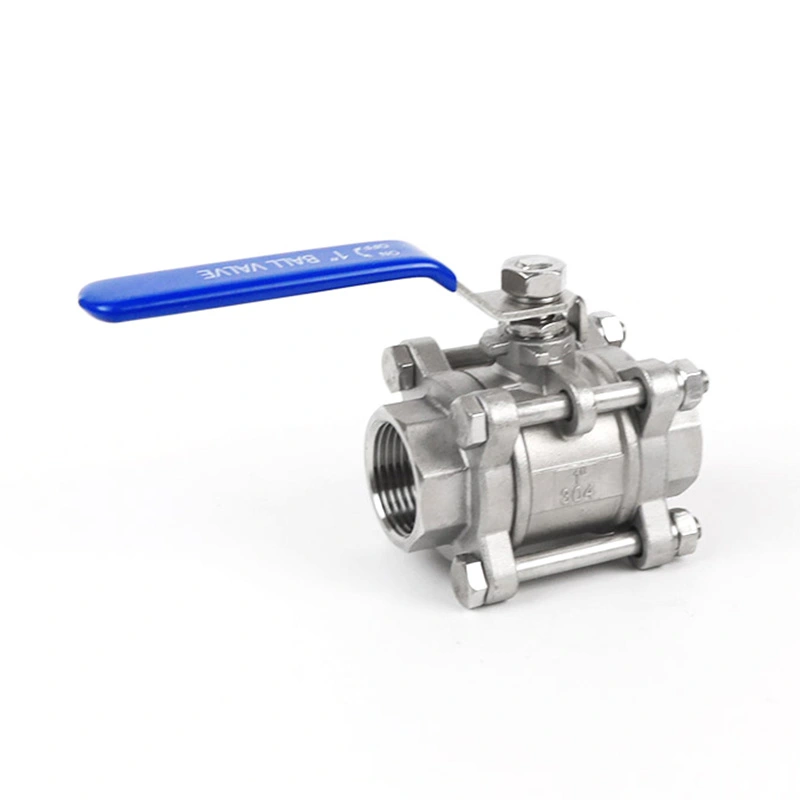

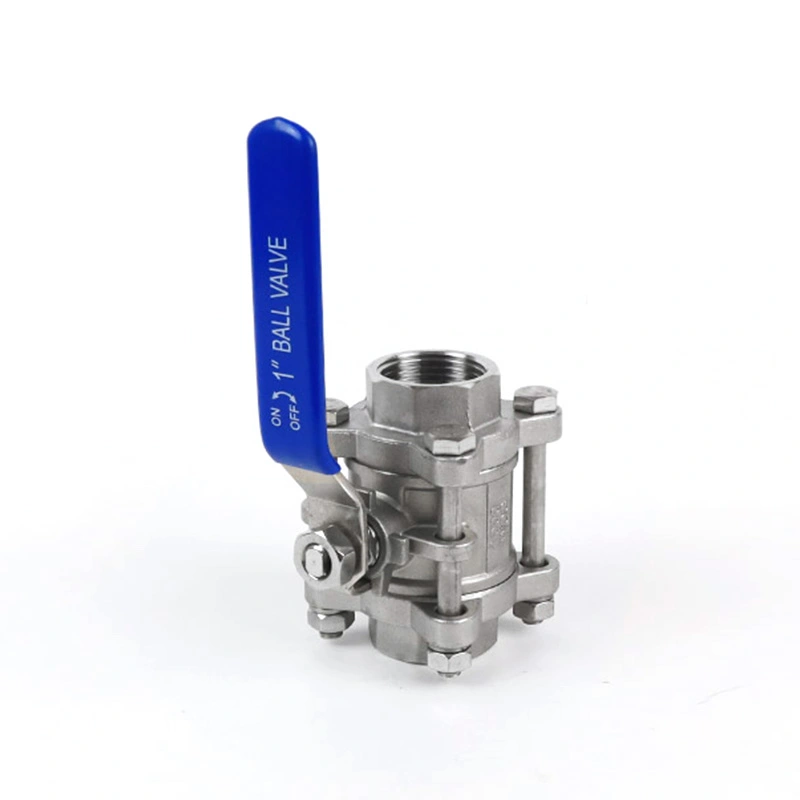

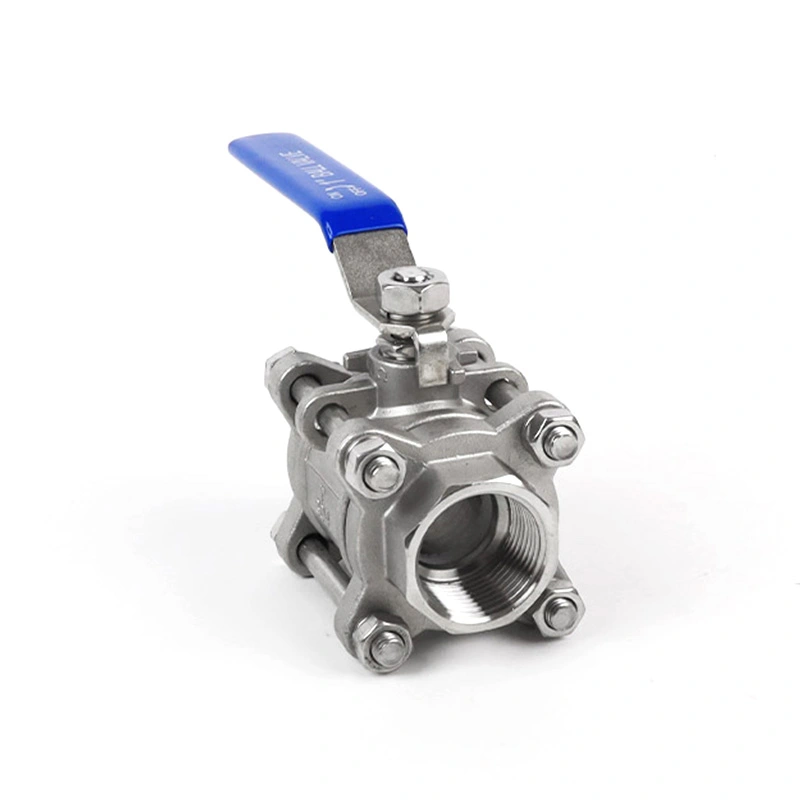

3PC Шаровой кран для тяжелых условий эксплуатации с запирающим устройством

Шаровой кран Shangtai 3PC для тяжелых условий эксплуатации со стопорным устройством предназначен для промышленных трубопроводных систем, требующих надежного закрытия и контролируемого ручного управления. Конструкция, состоящая из трех частей, обеспечивает доступ к внутренним компонентам для обслуживания, а запираемая ручка помогает предотвратить непреднамеренное срабатывание клапана. В зависимости от рабочей среды и требований применения могут быть предусмотрены различные конфигурации седла, уплотнения, давления и температуры.

Преимущества

1. Прочная трехкомпонентная конструкция.

Усиленный трехсекционный корпус предназначен для эксплуатации на промышленных трубопроводах, где требуется прочная конструкция клапана. Трехкомпонентная конструкция также позволяет открывать клапан для проверки или технического обслуживания, не снимая весь корпус клапана с трубопровода.

2. Запираемая ручка для контролируемой работы.

Встроенное запорное устройство помогает удерживать ручку клапана в выбранном положении и снижает риск случайного или несанкционированного срабатывания. Эта функция полезна в промышленных системах, где необходимо контролировать положение клапана во время работы или технического обслуживания.

3. Конструкция штока с защитой от выброса

Шток удерживается внутри, чтобы предотвратить выброс штока, когда клапан находится под давлением. Такая конструкция обеспечивает дополнительную безопасность при промышленном включении/выключении.

4. Варианты материалов из нержавеющей стали

Стандартная конфигурация материалов включает варианты из нержавеющей стали SS316 и SS304 для корпуса, шара, штока и других компонентов. ПТФЭ используется для седла шара, фрикционного кольца и уплотнения штока в указанной конфигурации. Выбор материала должен соответствовать рабочей среде, давлению и температуре.

5. Допустимое давление и температура.

Клапан имеет класс давления CL150, максимальное давление 540 фунтов на квадратный дюйм и температурный диапазон от -25 ℃ до 150 ℃ в соответствии с указанной конфигурацией. Перед выбором фактическое допустимое рабочее давление следует проверить на соответствие применимым условиям давления и температуры.

6. Заводское производство и контроль качества.

Shangtai управляет производством, механической обработкой, сборкой, проверкой и испытаниями клапанов на своем заводе. Документация на материалы и применимые сертификаты CE и ISO 9001 могут быть предоставлены в соответствии с требованиями к продукту и заказу.

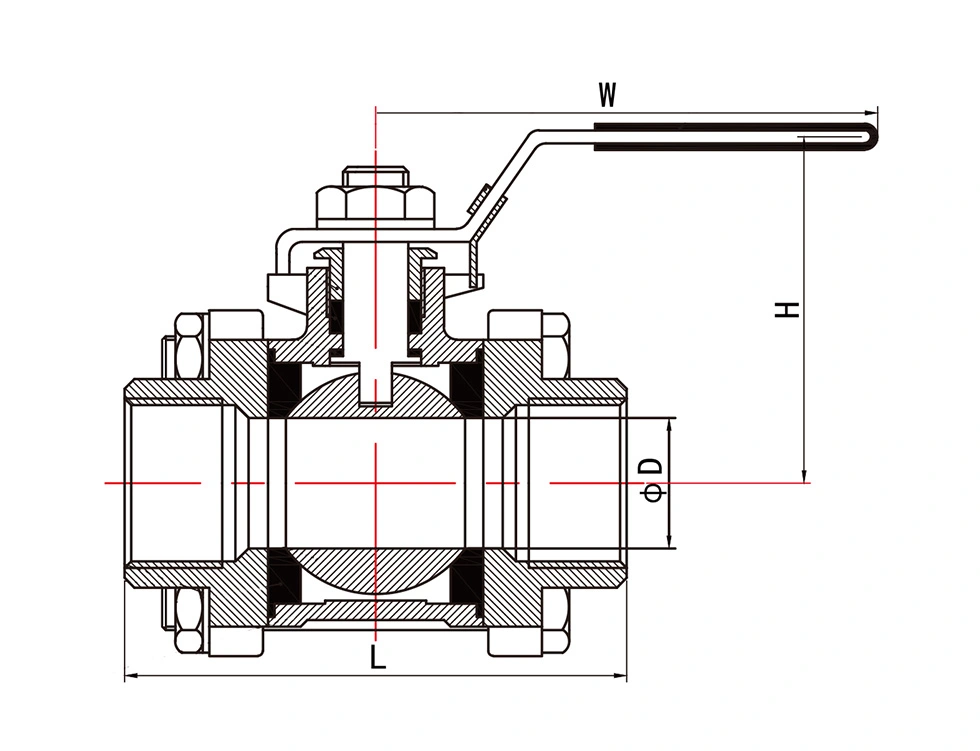

Основные размеры

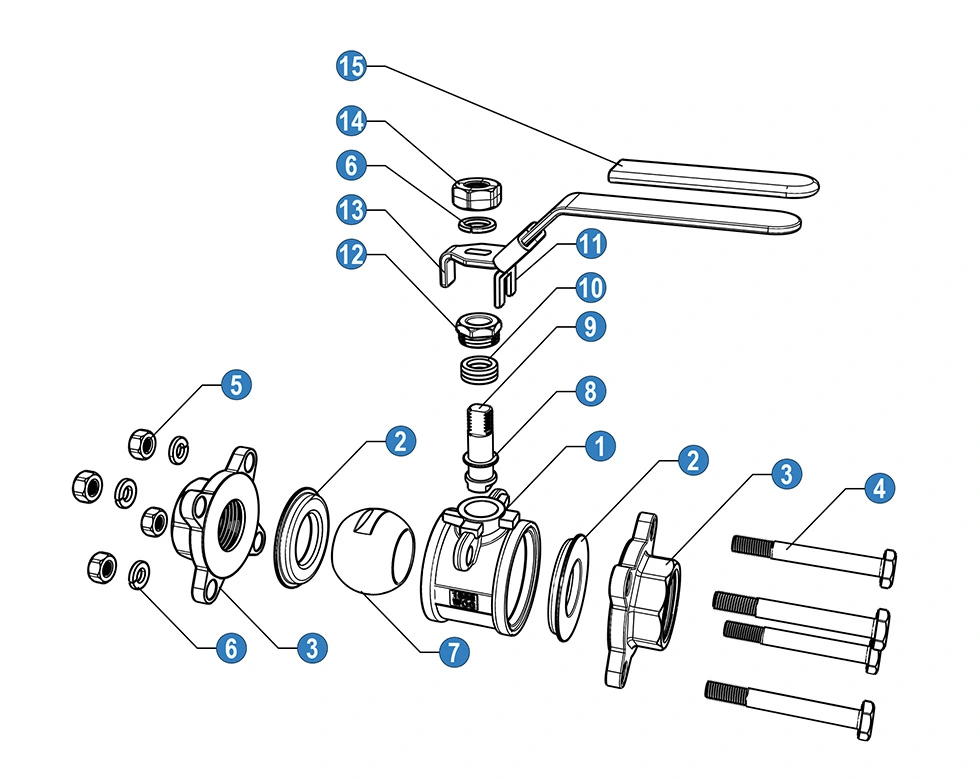

Материалы и компоненты

* N: Концы резьбы соответствуют ANSI B 2,1 NPT.

* B: Концы резьбы соответствуют BS21 BSP.

Общие размеры

Значения Kv

Kv (м3/ч) = Расход воды в кубических метрах в час, при котором перепад давления на клапане составит 1 бар.

Приложения

Шаровой кран для тяжелых условий эксплуатации 3PC со стопорным устройством подходит для промышленных трубопроводов и оборудования, где требуется ручное закрытие и управляемая работа клапана, в том числе:

Нефть и газ

Химическая обработка

Нефтехимические заводы

Очистка воды

Энергетические и коммунальные системы

ОВиК и промышленные трубопроводы

Системы сжатого воздуха

Морское и судостроение

Часто задаваемые вопросы

1. Что такое шаровой кран для тяжелых условий эксплуатации 3PC с запирающим устройством?

Это трехкомпонентный шаровой кран, предназначенный для промышленного использования и оснащенный запирающим устройством на ручке. Трехсекционная конструкция обеспечивает доступ к внутренним компонентам клапана для осмотра и обслуживания.

2. Каково назначение запирающего устройства?

Запорное устройство помогает зафиксировать ручку в выбранном открытом или закрытом положении и снижает вероятность непреднамеренного срабатывания клапана во время обычного обслуживания или ремонта.

3. Какое давление и температуру выдерживает этот клапан?

Перечисленная конфигурация имеет класс давления CL150, максимальное давление 540 фунтов на квадратный дюйм и диапазон температур от -25 ℃ до 150 ℃. Фактическое допустимое давление должно быть подтверждено в соответствии с размером клапана, температурой, средой и применимым соотношением давления и температуры.

4. Какие материалы доступны?

В указанной конфигурации используются компоненты из нержавеющей стали SS316 и SS304, а для седла шара, фрикционного кольца и уплотнения штока использован ПТФЭ. В зависимости от рабочей среды и требований применения могут быть доступны другие варианты материалов.

5. Какие стандарты подключения доступны?

Клапан доступен с резьбовыми концами NPT и BSP. Концы резьбы NPT соответствуют стандарту ANSI B 2.1 NPT, а концы резьбы BSP соответствуют стандарту BS21 BSP в соответствии с прилагаемой спецификацией.

6. Каково значение Kv шарового крана?

Kv указывает скорость потока воды в кубических метрах в час, при которой перепад давления на клапане составляет 1 бар. Приведенные значения Kv можно использовать в качестве ориентира при оценке пропускной способности клапанов различных размеров.

7. Можно ли настроить клапан для различных применений?

Да. Shangtai может обсудить различные конфигурации корпуса, седла, уплотнения, давления, температуры, соединения и материала в соответствии с рабочей средой и требованиями применения. Другие материалы доступны по запросу.

8. Какие стандарты используются для клапана?

Прилагаемая спецификация ссылается на ASME B16.34 для проектирования и изготовления, а также номинальные значения давления и температуры, а API 598 используется для испытаний и проверок. Применимый стандарт должен быть подтвержден для конкретной конфигурации и заказа клапана.

9. Могут ли быть предоставлены документы на материалы и качество?

Да. Документация на материалы и применимые сертификаты CE и ISO 9001 могут быть предоставлены в соответствии с конфигурацией продукта и требованиями заказа.

10. Является ли Shangtai производителем?

Да. Shangtai производит клапаны и управляет производством, механической обработкой, сборкой, контролем и соответствующими процессами поставок на своем заводе в Вэньчжоу, Китай.
