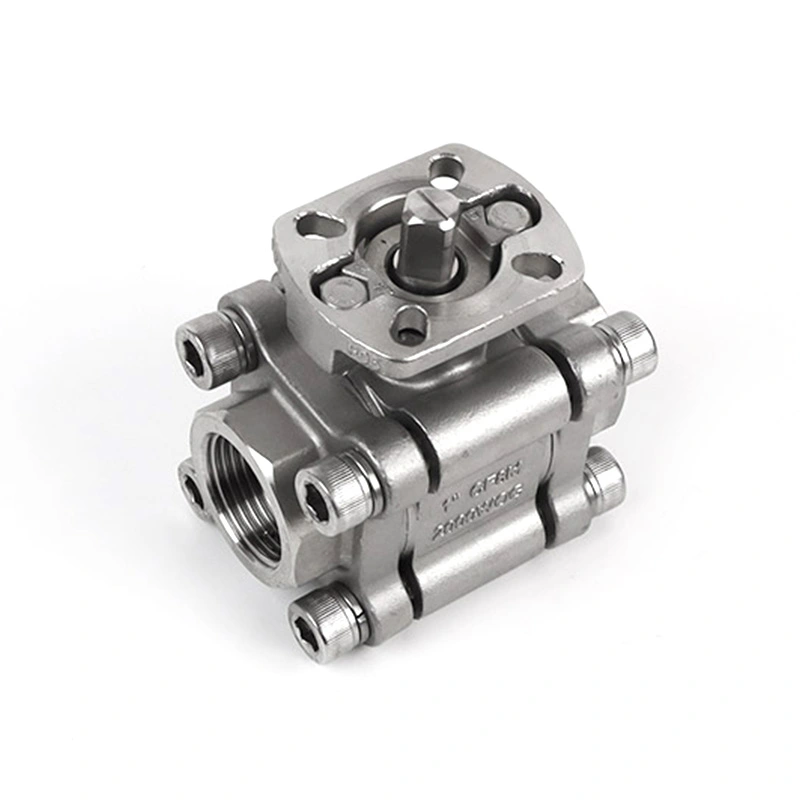

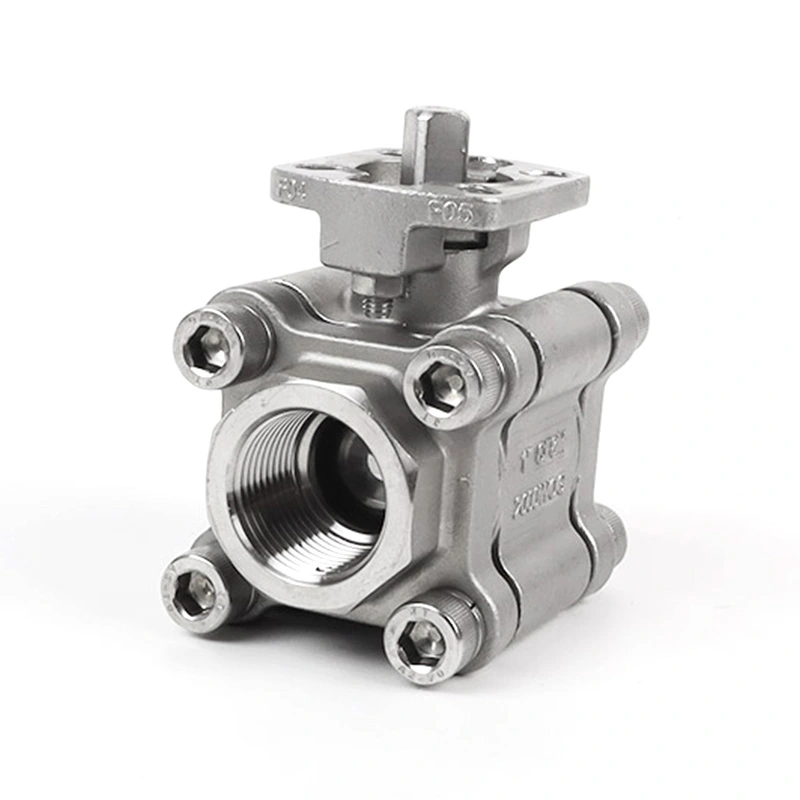

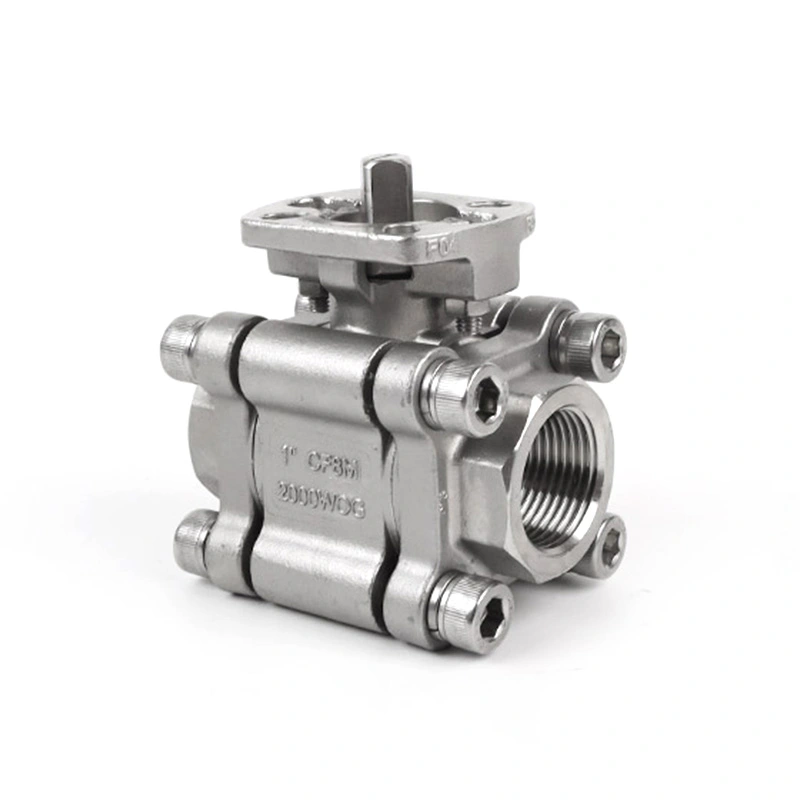

Шаровой кран 3PC 2000WOG с основанием ISO 5211 для привода

Шаровой кран Shangtai 3PC 2000WOG с основанием для привода ISO 5211 представляет собой трехкомпонентный шаровой кран из нержавеющей стали, предназначенный для ручного или автоматического обслуживания. В клапане используется корпус, шар и шток из нержавеющей стали 316, а также монтажное основание ISO 5211 для установки привода. Он доступен с резьбовыми соединениями NPT и BSP и может быть сконфигурирован для различных промышленных сред и условий эксплуатации.

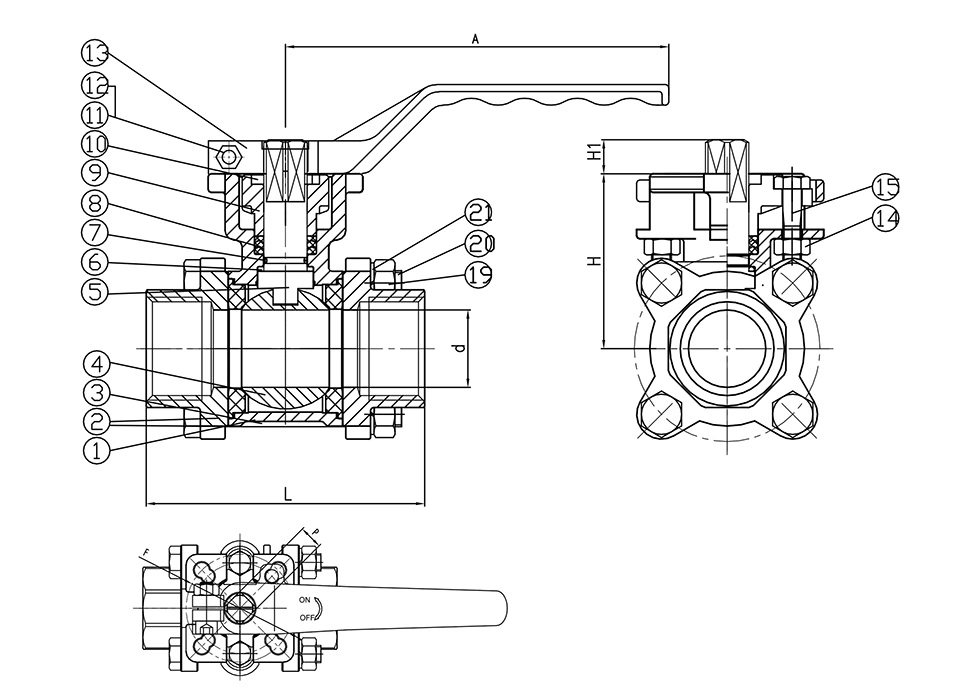

Основные размеры

Общие размеры:

Монтаж привода

Шаровой кран 3PC 2000WOG с основанием для привода по ISO 5211 оснащен монтажным основанием по ISO 5211 для установки привода. Монтажные размеры, указанные в таблице общих размеров, включая F и P, можно использовать при проверке совместимости привода. Требуемый привод следует выбирать в соответствии с размером клапана, рабочим крутящим моментом и системными требованиями.

Корпус, состоящий из трех частей, обеспечивает доступ к внутренним компонентам клапана при необходимости проверки или замены. Конструкция из нержавеющей стали и конфигурация седла из RPTFE могут быть выбраны в соответствии с совместимыми промышленными средами и условиями эксплуатации.

Приложения

Этот клапан можно использовать для двухпозиционного регулирования жидкости в промышленных трубопроводных системах, включая водоподготовку, нефтегазовую отрасль, химическую обработку, сжатый воздух, агрегаты для оборудования и общие технологические трубопроводы. Перед выбором необходимо подтвердить совместимость сред с учетом материалов корпуса, седла и уплотнений.

Для автоматизированных систем шаровой кран 3PC 2000WOG с основанием для привода, соответствующим стандарту ISO 5211, может быть соединен с подходящим пневматическим или электрическим приводом в зависимости от требуемого метода управления и рабочего крутящего момента.

Меры предосторожности при использовании

1. Перед установкой убедитесь, что номинальное давление и температура клапана соответствуют реальным условиям эксплуатации.

2. Перед выбором привода проверьте монтажные размеры и интерфейс привода.

3. Выберите седло клапана, уплотнения и другие смачиваемые компоненты в соответствии с рабочей средой и температурой.

4. Избегайте ударов или чрезмерной внешней силы на корпус клапана, ручку и резьбовые соединения.

5. Установка, монтаж привода и техническое обслуживание должны выполняться в соответствии с применимыми процедурами для клапанов и трубопроводов.

Доставка и упаковка

Для отправки на экспорт клапаны упаковываются в гофрокартоны и фанерные ящики. Характеристики упаковки могут быть скорректированы в зависимости от размера клапана, количества заказа и требований к транспортировке.

Часто задаваемые вопросы

1. Каково максимальное рабочее давление шарового крана 3PC 2000WOG с основанием привода согласно ISO 5211?

Указанное максимальное давление составляет 1975 фунтов на квадратный дюйм. Допустимое рабочее давление должно быть подтверждено в зависимости от размера клапана, температуры, среды и применимого номинального давления и температуры.

2. Какова цель основы ISO 5211?

База ISO 5211 обеспечивает стандартизированный интерфейс монтажа привода. Перед установкой размер привода и монтажные размеры следует сверить с размерами F и P клапана.

3. Какие материалы используются для клапана?

В основной конфигурации для корпуса и крышки используется CF8M, шар и шток из стали 316, седло из RPTFE, а для других перечисленных компонентов — ПТФЭ, витон и нержавеющая сталь 304.

4. Можно ли использовать клапан с пневматическими или электрическими приводами?

Да. Клапан можно настроить для работы с приводом. Привод следует выбирать в соответствии с размером клапана, рабочим моментом, интерфейсом монтажа и требованиями к управлению.

5. Какие стандарты подключения доступны?

Перечисленные варианты соединения — концы с резьбой NPT и BSP. Соответствующее подключение должно быть подтверждено при размещении заказа.

6. Могут ли быть поставлены другие материалы?

Да. Другие материалы доступны по запросу в зависимости от требуемого давления, температуры, среды и конфигурации компонентов.
