Шаровые клапаны
Производитель шаровых клапанов для точного регулирования потока в промышленных системах
Шаровые клапаны Shangtai предназначены для применений, требующих контролируемого регулирования расхода, дросселирования и надежного отключения в промышленных трубопроводных системах. Линейное перемещение диска относительно седла позволяет постепенно регулировать отверстие клапана, что делает этот тип клапана подходящим для систем, где контроль расхода более важен, чем поддержание минимально возможной потери давления.
Shangtai поставляет литые и кованые седельные клапаны из углеродистой и нержавеющей стали для пара, воды, нефти, газа, химической обработки, нефтехимии, энергетики и общепромышленных услуг. Конструкция клапана, номинальное давление, торцевое соединение, трим и метод работы могут быть выбраны в зависимости от среды и условий эксплуатации.
Поставка шаровых клапанов для промышленных трубопроводов
Shangtai поддерживает стандартные и специальные конфигурации проходных клапанов в зависимости от размера клапана, класса давления, температуры, среды, требований к расходу, типа соединения, материала и привода. Отправьте свои технические требования для подтверждения конфигурации и расчета стоимости.
Схемы проходных клапанов для различных схем трубопроводов
Форма корпуса клапана влияет на направление потока, потери давления, пространство для установки и доступ для обслуживания. Shangtai может предоставить различные модели клапанов в зависимости от расположения трубопровода и требований к обслуживанию.
Шаровые клапаны с прямым контуром
Входное и выходное отверстия расположены вдоль оси основного корпуса, при этом поток перенаправляется через клапан. Это обычная конфигурация для общепромышленных трубопроводов.
Шаровые клапаны углового типа
Входное и выходное отверстия расположены под углом, что позволяет клапану изменять направление потока, одновременно уменьшая необходимость в дополнительном колене трубы в подходящих установках.
Y-образные шаровые клапаны
Наклонное расположение корпуса и штока обеспечивает более прямой путь потока, чем традиционная прямолинейная конструкция, что делает конструкции Y-образной формы пригодными для отдельных видов услуг с высоким расходом или требовательных услуг.
Выбор узора:Соответствующую конструкцию корпуса следует оценивать вместе с расходом, допустимым перепадом давления, направлением трубопровода, пространством для установки, рабочей температурой и требованиями к техническому обслуживанию.
Конструкция литого и кованого шарового клапана
Shangtai предлагает как литые, так и кованые конструкции для различных требований промышленного обслуживания. Соответствующий метод изготовления зависит от размера клапана, класса давления, материала, механических требований и спецификаций проекта.
Литые шаровые клапаны
Литая конструкция подходит для широкого спектра размеров и конфигураций промышленных клапанов. Он может поддерживать различные конструкции корпуса и схемы соединений технологических и инженерных трубопроводов.
Кованые шаровые клапаны
Кованая конструкция обычно рассматривается для применений с меньшим диаметром отверстия, более высоким давлением или требовательных сервисных работ, где важны механические свойства материала корпуса.
Выбор материала должен основываться на рабочей среде, температуре, давлении, условиях коррозии и применимых стандартах проекта. Конфигурации из углеродистой и нержавеющей стали могут быть выбраны для различных технологических и коммунальных услуг.
Выбор материалов и отделки
Корпус клапана — это лишь часть процесса выбора материала. Седло, диск, шток и другие смачиваемые или находящиеся под давлением компоненты также следует учитывать в зависимости от среды и рабочей среды.
Углеродистая сталь
Используется для подходящих применений с водой, нефтью, газом, паром и промышленными процессами, где условия эксплуатации совместимы с конструкцией из углеродистой стали.
Нержавеющая сталь
Выбирается там, где требуется повышенная коррозионная стойкость. Подходящую марку нержавеющей стали следует выбирать в зависимости от среды, температуры и химических условий.
Материалы диска и седла
Материалы трима и уплотнения должны соответствовать рабочей среде, температуре, давлению, условиям эрозии и требуемым запорным характеристикам.
Упаковка и запечатывание
При выборе уплотнения и прокладки следует учитывать рабочую температуру, давление, совместимость сред и требования к техническому обслуживанию.
Вопросы регулирования расхода и падения давления
Проходные клапаны обычно выбираются, когда трубопровод требует более контролируемой регулировки потока, чем может обеспечить простой запорный клапан. Положение диска можно постепенно менять, чтобы регулировать площадь прохода и влиять на скорость потока.
Однако внутренний путь потока шарового клапана обычно создает большую потерю давления, чем полнопроходной клапан с прямым проходом. По этой причине выбор клапана должен сбалансировать требуемую функцию управления с допустимым перепадом давления и потребностями системы в энергии.
Учитывайте расход перед выбором клапана
Для приложений управления потоком укажите требуемый расход, давление на входе и выходе, рабочую температуру, среду и ожидаемое падение давления, когда это возможно. Эти параметры помогают определить подходящий размер клапана и внутреннюю конфигурацию.
Ручное и автоматическое управление
В зависимости от размера клапана, условий эксплуатации и требований к управлению, проходные клапаны Shangtai могут быть настроены для ручного или автоматического управления. Ручное управление с помощью маховика подходит для применений, где достаточно локальной регулировки, а приводные конфигурации могут быть интегрированы в автоматизированные системы управления технологическими процессами.
Управление маховиком
Практичное решение для трубопроводов с ручным управлением, где регулировка и закрытие клапана выполняются локально.
Работа с механизмом
Редукторы можно рассматривать для более крупных клапанов или для применений, где требуемая рабочая сила делает прямое управление маховиком менее практичным.
Электрический привод
Электрические приводы могут быть интегрированы с подходящими системами управления для дистанционного управления и автоматического управления технологическими процессами.
Пневматический привод
Пневматические приводы можно использовать там, где доступны системы сжатого воздуха и требуется быстрое или дистанционное управление клапаном.
Для требований к автоматизированному клапану при выборе привода следует учитывать рабочий крутящий момент или усилие, размер клапана, перепад давления, частоту управления, доступную мощность или подачу воздуха, а также условия окружающей среды.
Применение в паровых, технологических и коммунальных системах
Проходные клапаны широко используются в промышленных системах, где требуется регулировка расхода, контроль давления или надежное закрытие. Их применение варьируется в зависимости от материала корпуса, номинального давления, диапазона температур, отделки и конфигурации соединений.
Паровые системы
Используется для подходящих паропроводов, где температура, давление, уплотнительные материалы и конструкция клапана выбираются в соответствии с условиями эксплуатации.
Нефть и Газ
Применяется в некоторых нефтегазовых технологических и инженерных линиях, где требуется контролируемый поток и надежное закрытие.
Химическая и нефтехимическая промышленность
Конфигурацию материала и трима можно выбрать в зависимости от химической среды, температуры, давления и коррозионных характеристик.
Производство электроэнергии
Используется в подходящих паровых, водяных, охлаждающих и вспомогательных системах, где требуется регулирование и изоляция потока.
Водопроводные и коммунальные трубопроводы
Выбирается для промышленных водопроводов, коммунальных и технологических трубопроводов в соответствии с требуемым давлением, температурой, материалом и функцией управления.
Общие промышленные услуги
Подходящие конфигурации могут быть определены для производственных предприятий и других промышленных трубопроводных систем, требующих контролируемого расхода или отключения.
Торцевые соединения и требования к установке
Shangtai может поставлять шаровые краны с различными конфигурациями торцевых соединений, включая фланцевые, приварные встык, приварные в раструб, резьбовые и другие соединения, предусмотренные проектом. Выбранное соединение должно соответствовать стандарту трубопровода, классу давления, размерам и способу монтажа.
Перед установкой проверьте маркировку и размер клапана, номинальное давление, размеры соединений, направление потока, совместимость прокладок, соосность болтов, чистоту трубопровода и наличие свободного места для работы маховика или привода.
На корпусах большинства клапанов имеется маркировка направления потока. Клапан следует устанавливать в соответствии с отмеченным направлением и применимыми чертежами трубопроводов или спецификациями проекта.
Для получения информации о других конфигурациях промышленных клапанов посетитеАссортимент клапанов Shangtaiдля просмотра доступных продуктов и приложений.
Производство, тестирование и контроль качества
Shangtai управляет производством и контролем в соответствии с указанной конфигурацией клапана и требованиями проекта. Контроль качества может охватывать проверку размеров, требований к материалам, испытания под давлением, характеристики уплотнения, рабочие функции и другие применимые элементы проверки.
Клапаны Shangtai сертифицированы по стандартам ISO 9001, CE и EAC. Отдельные продукты также могут быть изготовлены и протестированы в соответствии с применимыми международными стандартами, включая API 6D и API 598, если этого требует проект.
Проектная документация:При необходимости при отправке запроса укажите применимые стандарты, требования к проверке, сертификационные документы, чертежи, требования к материалам и процедуры испытаний.
Как выбрать шаровой клапан
Для точного выбора клапана предоставьте как можно больше эксплуатационной информации. Базовая спецификация обычно включает номинальный размер, класс давления, рабочую среду, рабочую температуру, требуемый расход, допустимый перепад давления, торцевое соединение, материал корпуса, требования к отделке и метод работы.
Для технологических приложений дополнительная информация, такая как давление на входе и выходе, нормальный и максимальный расход, плотность или вязкость жидкости, требования к отключению и условия управления, может помочь определить подходящую конфигурацию клапана.
Часто задаваемые вопросы
Какие типы моделей клапанов доступны?
ОбщийШаровые клапаныШаблоны включают прямой шаблон, угловой шаблон и Y-образный шаблон. Выбор зависит от схемы трубопровода, перепада давления, требований к потоку, места для установки и условий технического обслуживания.
Как выбрать правильный клапан?
Учитывайте размер клапана, класс давления, рабочую температуру, среду, скорость потока, допустимый перепад давления, торцевое соединение, требования к обрезке и метод работы. Технологические приложения также могут требовать информацию о давлении на входе и выходе.
Какие концевые соединения доступны?
Доступные конфигурации могут включать фланцевые, приварные, раструбные, резьбовые и другие соединения, предусмотренные проектом, в зависимости от конструкции клапана и требований применения.
Важно ли направление потока при установке?
Да. Большинство моделей имеют маркировку направления потока на корпусе. При установке следует следовать отмеченному направлению с учетом применимых чертежей трубопроводов и требований проекта.
Могут ли изделия быть оснащены приводами?
Да. В зависимости от применения изделия могут быть оснащены маховиками, редукторами, электроприводами, пневматическими приводами или другими подходящими компонентами автоматизации.
Что следует проверить перед установкой?
Перед установкой проверьте размер клапана, номинальное давление, стандарт соединения, направление потока, совместимость прокладок, чистоту трубопровода, расположение болтов и доступное рабочее пространство.
Какое обслуживание обычно требуется?
Рекомендуется регулярный осмотр сальника, штока, соединения крышки, уплотнительных поверхностей и рабочего механизма. Интервалы технического обслуживания следует определять в соответствии с условиями эксплуатации, частотой эксплуатации и инструкциями производителя.
Какая информация необходима для предложения?
Пожалуйста, укажите размер клапана, класс давления, тип соединения, требования к корпусу и триму, рабочую среду, температуру, скорость потока, тип работы, количество, применимые стандарты, а также любые необходимые чертежи или техническую документацию.
Нужен шаровой клапан для вашей трубопроводной системы?
Отправьте размер вашего клапана, давление, среду, температуру, требования к расходу, стандарт соединения и метод работы в Shangtai для технического подтверждения и предложения.
- View as

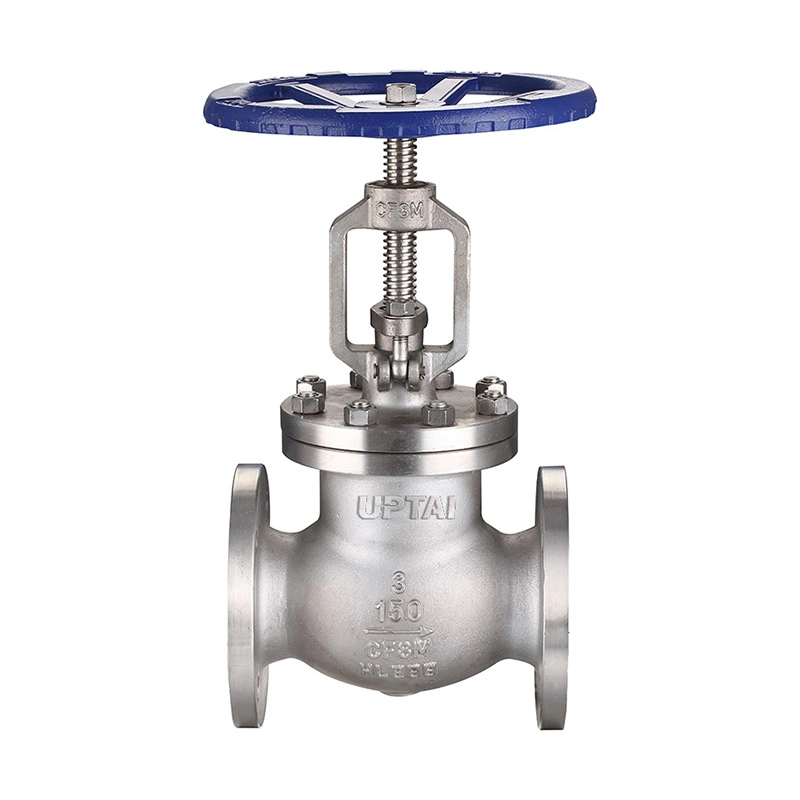

Стандартный фланцевый проходной клапан ANSI
Фланцевые клапаны Shangtai стандарта ANSI обеспечивают точное регулирование расхода и надежное герметичное перекрытие для промышленных трубопроводов. Изготовленные в строгом соответствии со спецификациями ANSI B16.34, они имеют прочную конструкцию и стабильные характеристики уплотнения. Являясь прямым заводом со строгим контролем качества и экспортной упаковкой, мы поставляем прочные шаровые краны для нефтехимической, энергетической и водоочистной отраслей.

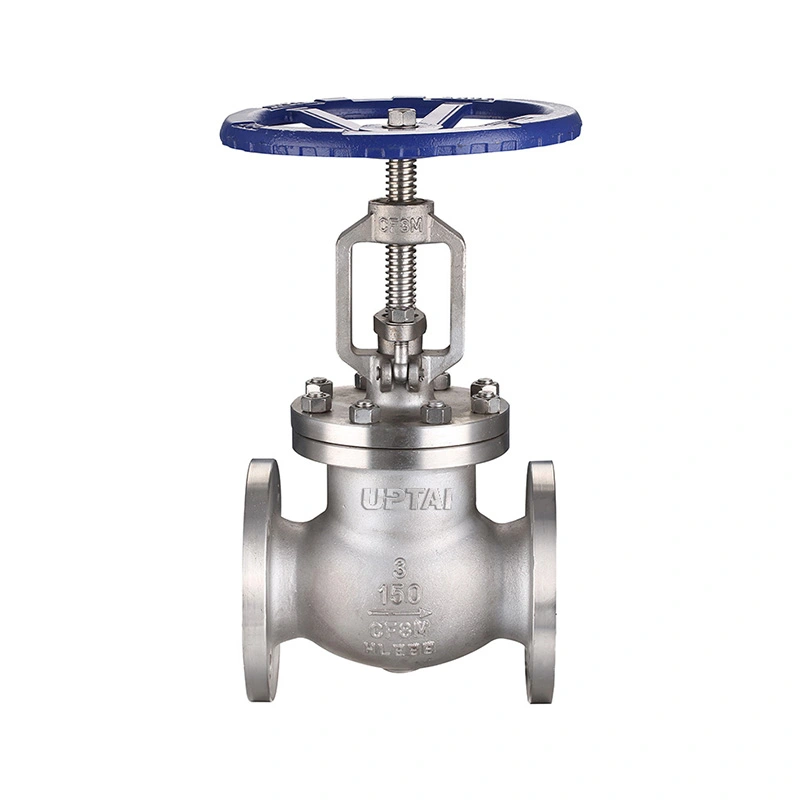

Фланцевый проходной клапан из кованой нержавеющей стали класса 150
Фланцевый проходной клапан Shangtai класса 150 из кованой нержавеющей стали обеспечивает превосходное управление потоком и устойчивость к коррозии. Обладая прочной кованой конструкцией и простой фланцевой установкой, он обеспечивает надежную герметизацию критически важных трубопроводных систем.
800LB ASTM A105N Шаровой клапан из кованой углеродистой стали
Проходной клапан UPTAI 800LB ASTM A105N из кованой углеродистой стали обеспечивает исключительную прочность для дросселирования под высоким давлением. Нормализованный для превосходной прочности, он обеспечивает надежное регулирование расхода и герметичное перекрытие в требовательных промышленных трубопроводных системах.
Shangtai Valve является профессиональным производителем и поставщиком Шаровые клапаны в Китае. Добро пожаловать на импорт качественной продукции с нашего завода здесь.
