Производитель профессиональных Y-образных фильтров для долговечных промышленных систем фильтрации

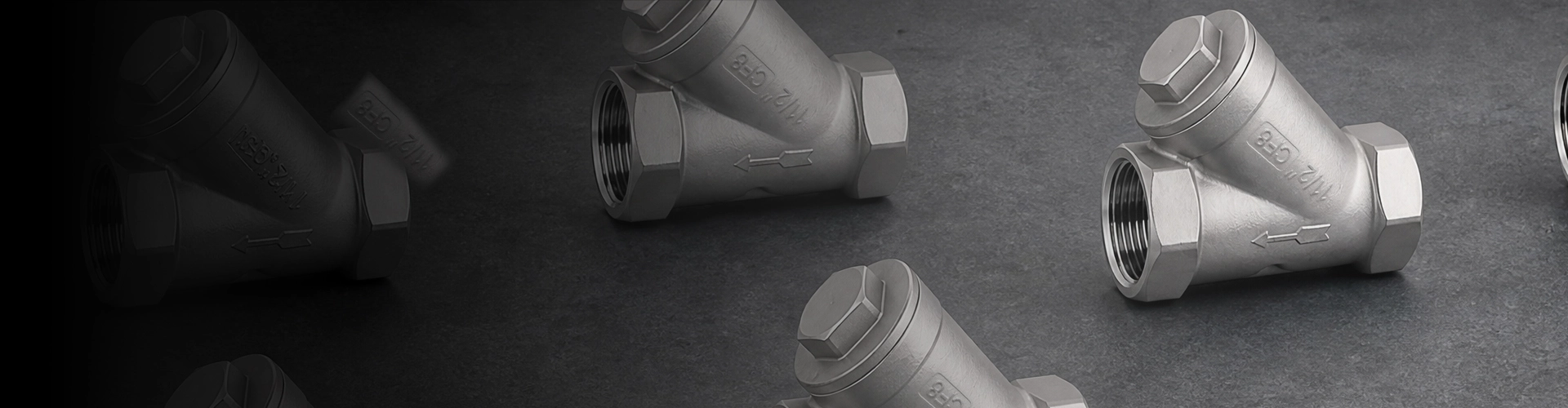

Шантай Y-образные фильтрыпредназначены для удаления твердых частиц и мусора из трубопроводной среды до того, как они достигнут насосов, регулирующих клапанов, счетчиков, теплообменников и другого оборудования, расположенного ниже по потоку. Корпус Y-образной формы обеспечивает компактную фильтрацию со съемной сеткой, что делает эти фильтры пригодными для трубопроводных систем, где требуется защита оборудования и удобное обслуживание сеток.

Фильтры Y-типа могут использоваться с водой, маслом, газом, паром и другими совместимыми промышленными средами в зависимости от выбранного корпуса, экрана и уплотнительных материалов. Доступные конфигурации можно выбрать в зависимости от размера трубопровода, номинального давления, направления потока, требований к фильтрации, стандарта подключения и условий установки.

Как Y-образный фильтр защищает оборудование, расположенное ниже по потоку

Сетчатый фильтр улавливает твердые частицы, переносимые средой трубопровода, позволяя жидкости продолжать проходить через основной канал потока. Это помогает снизить риск попадания мусора в чувствительные компоненты, расположенные ниже по потоку, и может обеспечить более стабильную работу насосов, регулирующих клапанов, счетчиков, теплообменников и аналогичного оборудования.

В отличие от фильтра, предназначенного для тонкой или специализированной сепарации, сетчатый фильтр трубопровода обычно используется для механического удаления более крупных твердых частиц и мусора со стороны установки. Соответствующее отверстие экрана следует выбирать в соответствии с требуемым уровнем защиты и допустимым перепадом давления в системе.

Корпус Y-типа и конструкция со съемным экраном

В характерном Y-образном корпусе фильтрующий экран расположен под углом к ​​основному пути потока. Такая конфигурация обеспечивает компактную компоновку многих промышленных трубопроводных систем, позволяя при этом снимать сетку для осмотра и очистки.

В зависимости от конструкции также может быть предусмотрено сливное или продувочное соединение, способствующее удалению скопившегося мусора без полного демонтажа трубопровода. Фактическая конфигурация должна быть подтверждена в соответствии с моделью клапана или сетчатого фильтра, расположением установки и требованиями проекта.

Выбор сетки экрана и перфорации

Отверстие сита является одним из наиболее важных параметров при выборе сетчатого фильтра Y-типа. Меньшее отверстие может обеспечить лучшее удержание мелких частиц, но оно также может увеличить перепад давления и потребовать более частой очистки, когда трубопровод содержит высокий уровень мусора.

При выборе следует учитывать размер частиц, которые необходимо удалить, вязкость среды, скорость потока, допустимую потерю давления и чувствительность последующего оборудования. Shangtai может просмотреть эти параметры при подтверждении соответствующей конфигурации экрана.

Падение давления и пропускная способность

Любой сетчатый фильтр приводит к некоторой потере давления, поскольку среда проходит через сито. Падение давления может увеличиться по мере накопления частиц на фильтрующем элементе. По этой причине при выборе фильтра Y следует учитывать требуемую скорость потока, размер трубы, площадь экрана, отверстие экрана и допустимый перепад давления.

Регулярная очистка важна, когда трубопровод несет в себе значительное количество мусора. В подходящих системах можно использовать манометры или индикаторы перепада давления, чтобы определить, когда экран требует проверки или очистки.

Ориентация установки и направление потока

Правильная установка важна для эффективного сбора частиц и удобства обслуживания. Стрелка потока на корпусе фильтра должна совпадать с фактическим направлением потока в трубопроводе. Ситчатую камеру также следует расположить в соответствии с конкретной моделью и средой, чтобы собранный мусор мог оставаться в пределах предназначенной камеры.

Многие конструкции Y-типа могут быть установлены в горизонтальных трубопроводах, в то время как некоторые конфигурации также могут использоваться в вертикальных трубопроводах, если направление потока и ориентация экрана подходят. Требования к установке должны быть подтверждены перед установкой фильтра в систему.

Для паровых или других специальных служб ориентация установки может потребовать дополнительного рассмотрения для управления конденсатом, дренажем и доступом для обслуживания. Всегда соблюдайте действующую документацию на изделие и требования к трубопроводам проекта.

Материалы корпуса и экрана

Выбор материала должен основываться на среде трубопровода, давлении, температуре и условиях коррозии. Обычные материалы корпуса включают углеродистую сталь, нержавеющую сталь, чугун, ковкий чугун и легированную сталь. Для экрана можно выбрать нержавеющую сталь и другие устойчивые к коррозии материалы в зависимости от условий эксплуатации.

В случае агрессивных или высокотемпературных сред следует проверить на совместимость материалы корпуса и внутреннего экрана. Уплотнительные материалы также следует выбирать в зависимости от рабочей температуры и среды.

Торцевые соединения для промышленных трубопроводов

Фильтры Shangtai Y-типа могут быть оснащены различными вариантами торцевых соединений в зависимости от конструкции трубопровода и применимых стандартов. Общие конфигурации включают фланцевые, резьбовые, стыковые и раструбные соединения.

При выборе соединения учитывайте стандарт трубопровода, номинальный размер, номинальное давление, метод установки, доступное пространство и требования к техническому обслуживанию. Согласование соединения фильтра с существующей системой трубопроводов помогает упростить установку и замену в будущем.

Применение продукта

Y-образные фильтры обычно устанавливаются перед оборудованием, на которое могут воздействовать твердые частицы или монтажный мусор. Типичные области применения включают в себя:

• Нефте- и газопроводные системы
• Нефтехимическая и химическая переработка
• Системы водоподготовки и водоснабжения
• Производство электроэнергии и инженерные трубопроводы
• Системы отопления, вентиляции и кондиционирования воздуха и охлажденной воды
• Морские и корабельные трубопроводы
• Промышленные технологические трубопроводы
• Защита насоса и регулирующего клапана
• Защита теплообменника и счетчика

Подходящая конфигурация сетчатого фильтра зависит от среды, условий эксплуатации, требований к фильтрации и применимого стандарта трубопровода. Для специальных жидкостей или тяжелых условий эксплуатации перед выбором следует просмотреть технические параметры.

Производство, проверка и контроль качества

Шантай контролирует ключевые требования к производству и проверке в соответствии с применимыми спецификациями продукции. Выбор материала, размеры корпуса, конфигурация экрана, размеры соединений, уплотнительные компоненты и требования к давлению могут быть проверены во время производства и контроля качества.

Шантай работает в соответствии с системой управления качеством ISO 9001 и предоставляет продукцию с соответствующей сертификацией CE и EAC. Если этого требует проект, соответствующие стандарты и требования к проверкам, такие как API 6D и API 598, могут быть рассмотрены в соответствии с документацией по конкретному продукту и заказу.

Как правильно выбрать фильтр Y-типа

Прежде чем запросить ценовое предложение, подготовьте следующую информацию:

• Номинальный размер трубы или фильтра
• Номинальное давление
• Рабочая среда
• Рабочая температура
• Требуемый размер сетки или перфорации
• Материал корпуса и экрана
• Тип конечного соединения
• Ориентация установки трубопровода
• Требуемый расход
• Требования к количеству и проекту
• Чертежи, спецификации или техническая документация, если таковая имеется.

Если сетчатый фильтр предназначен для защиты конкретного насоса, регулирующего клапана, счетчика или теплообменника, предоставление информации об оборудовании и требуемом уровне фильтрации может помочь определить подходящую конфигурацию.

Часто задаваемые вопросы

Отправить запросилиСвяжитесь с Shangtai Valveза помощь в выборе фильтра Y-типа, технических характеристиках, требованиях к проекту и расценках.
