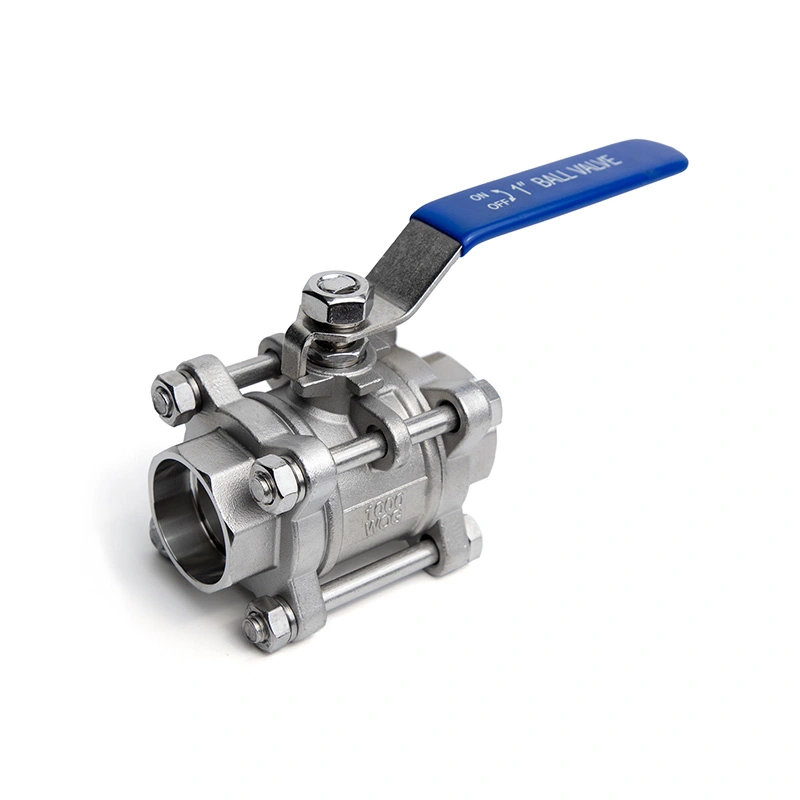

Шаровой кран из нержавеющей стали с раструбными сварными концами, 3 шт.

Шаровой кран из нержавеющей стали с раструбными приварными концами 3PC сочетает в себе корпус из трех частей из нержавеющей стали с раструбными приварными концами для компактных и постоянных соединений трубопровода. Его конструкция с разъемным корпусом обеспечивает доступ к внутренним уплотнениям и другим обслуживаемым компонентам после изоляции клапана и сброса давления. Полнопроходной канал обеспечивает низкое сопротивление потоку, а конструкция с шаром и седлом обеспечивает двунаправленное перекрытие совместимых жидкостей. Он подходит для трубопроводов высокого давления в нефтегазовой, химической, водоочистной и других промышленных системах.

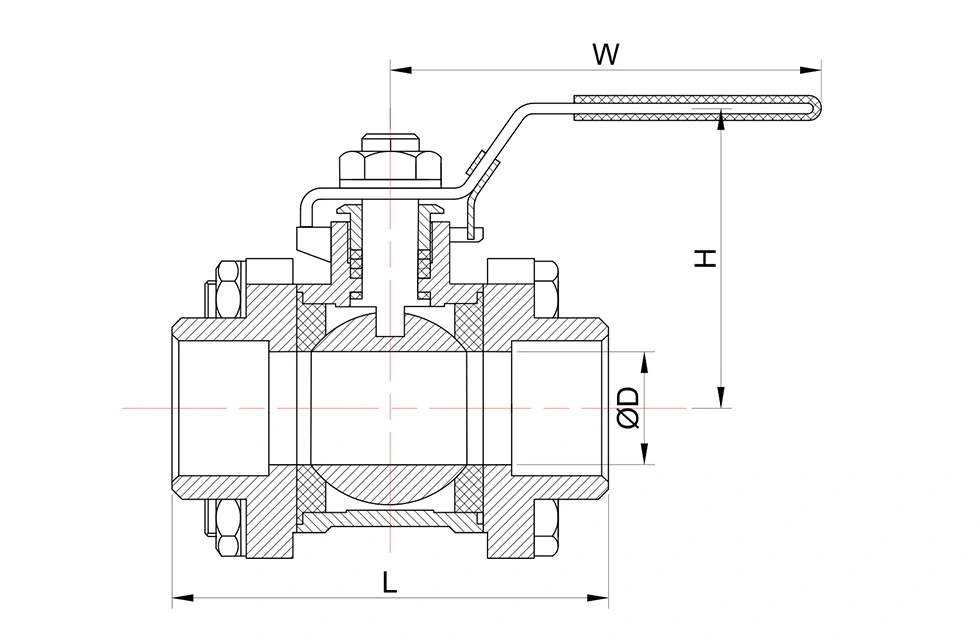

Основные размеры

* N: Концы резьбы соответствуют ANSI B 2.1 NPT.
* B: Концы резьбы соответствуют BS21 BSP.

KvЗНАЧЕНИЯ

Kv (м3/ч) = Расход воды в кубических метрах в час, при котором перепад давления на клапане составит 1 бар.

Функции клапана и основные характеристики

1. Раструбное сварное соединение

Концы под приварку в раструбе обрабатываются по указанным размерам соединения для сварного монтажа с совместимыми трубопроводами. Это соединение обычно используется на промышленных линиях малого диаметра, где требуется постоянное соединение трубы с клапаном. Сварка должна соответствовать применимым спецификациям и процедурам для трубопроводов.

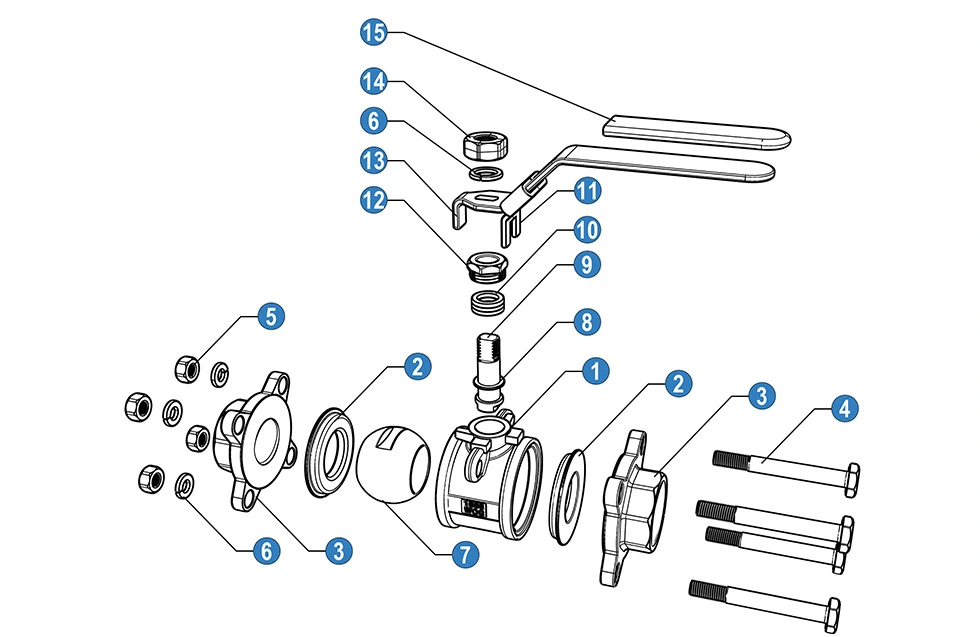

2. Трехсекционный корпус

Корпус с болтовым соединением, состоящий из трех частей, обеспечивает доступ к внутренним компонентам клапана после изоляции трубопровода и сброса давления. Уплотнения и другие обслуживаемые детали можно проверять или заменять без замены всего клапана в сборе.

3. Уплотнение шара и седла

Шар вращается относительно седла, открывая или закрывая проход для потока. Клапан обеспечивает перекрытие в обоих направлениях потока, если выбранное седло и уплотнительные материалы подходят для условий эксплуатации. Канал для потока также позволяет жидкости проходить через клапан с ограниченными препятствиями, когда он полностью открыт.

4. Конструкция из нержавеющей стали.

Доступна конструкция из нержавеющей стали для применений, связанных с совместимыми водными, нефтяными, газовыми и химическими средами. При выборе материала следует учитывать состав жидкости, концентрацию, рабочую температуру, давление и условия коррозии.

О Шантае

Компания Shangtai находится в Вэньчжоу, провинция Чжэцзян, Китай, и производит промышленную арматуру для внутреннего и экспортного рынков. Производственная деятельность компании охватывает механическую обработку, сборку клапанов, испытания под давлением, проверку и маркировку продукции.

Система управления качеством сертифицирована по стандарту ISO 9001, а для соответствующей продукции доступна документация CE. Инспекция может включать входные проверки материалов, проверку в процессе производства, проверку готовой арматуры и проверку перед отгрузкой в ​​соответствии с требованиями заказа.

Для шаровых кранов с раструбной сваркой могут поставляться различные конфигурации соединений в соответствии с требуемыми размерами и применимыми стандартами. Для особых требований доступны конфигурации с раструбной сваркой типа A и типа B, при этом присоединительные размеры подтверждаются перед производством.

Часто задаваемые вопросы

1. В чем разница между раструбными и резьбовыми соединениями?

В раструбных сварных соединениях используется сварное соединение между клапаном и трубой, а в резьбовых соединениях используется соответствующая трубная резьба. Концы под приварку враструб обычно используются для труб малого диаметра, где требуется постоянное сварное соединение. Соответствующее соединение зависит от стандарта трубопровода, давления, температуры и требований к установке.

2. Доступны ли различные конфигурации раструбной сварки?

Да. Могут поставляться различные конфигурации раструбных сварных швов в соответствии с требуемыми размерами и применимыми стандартами трубопроводов. Тип соединения и требования к размерам должны быть подтверждены перед производством, особенно для сменных клапанов и экспортных проектов.

3. Можно ли открыть клапан для внутреннего обслуживания?

Да. Трехсекционный корпус можно разделить после изоляции трубопровода и сброса давления, что позволяет осмотреть или заменить внутренние уплотнения и другие обслуживаемые компоненты. Клапан не следует разбирать, пока трубопровод находится под давлением.

4. Какие документы имеются в наличии на клапан?

Для применимых конфигураций может быть предоставлена ​​документация ISO 9001 и CE. Документация на материалы, протоколы проверок, протоколы испытаний и чертежи изделий также могут быть поставлены в соответствии с заказом и требованиями проекта.

5. Для каких применений подходит шаровой кран из нержавеющей стали с раструбными сварными концами из 3 предметов?

Клапан можно использовать для совместимых жидкостей в нефтегазовой, нефтехимической, химической переработке, водоочистке, энергетике и общепромышленных трубопроводах. Материал, седло и уплотнительные компоненты следует выбирать в соответствии с фактической средой, давлением и температурой.

6. Какая информация необходима для выбора клапана?

Ключевая информация включает размер клапана, номинальное давление, размеры приварных муфт, рабочую среду, рабочее давление, температуру, материалы корпуса и уплотнений, количество и применимые стандарты. Для проектов замены для подтверждения также могут быть предоставлены существующие чертежи клапанов или информация о размерах.
