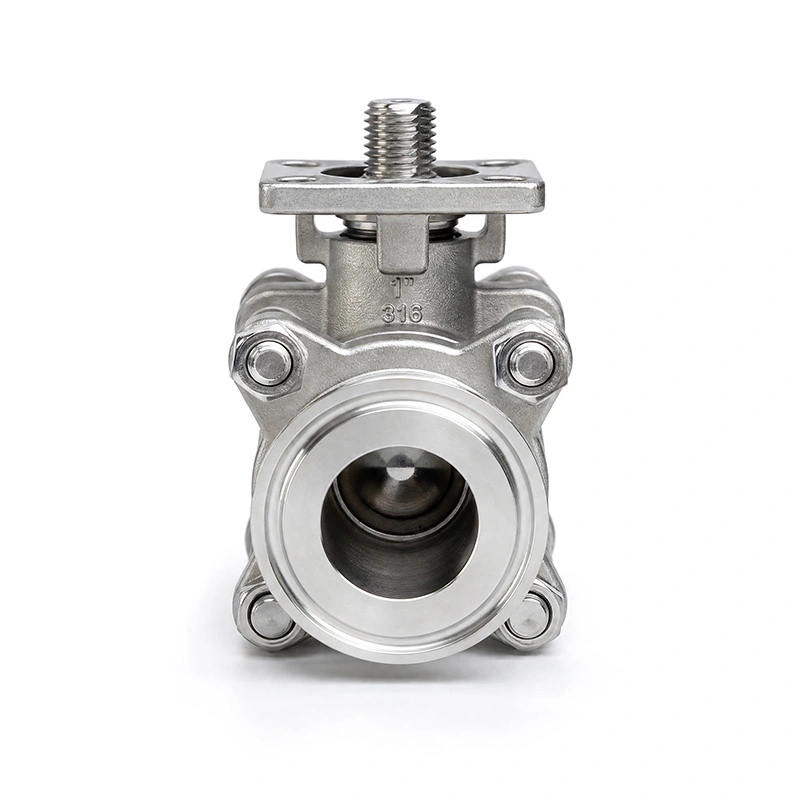

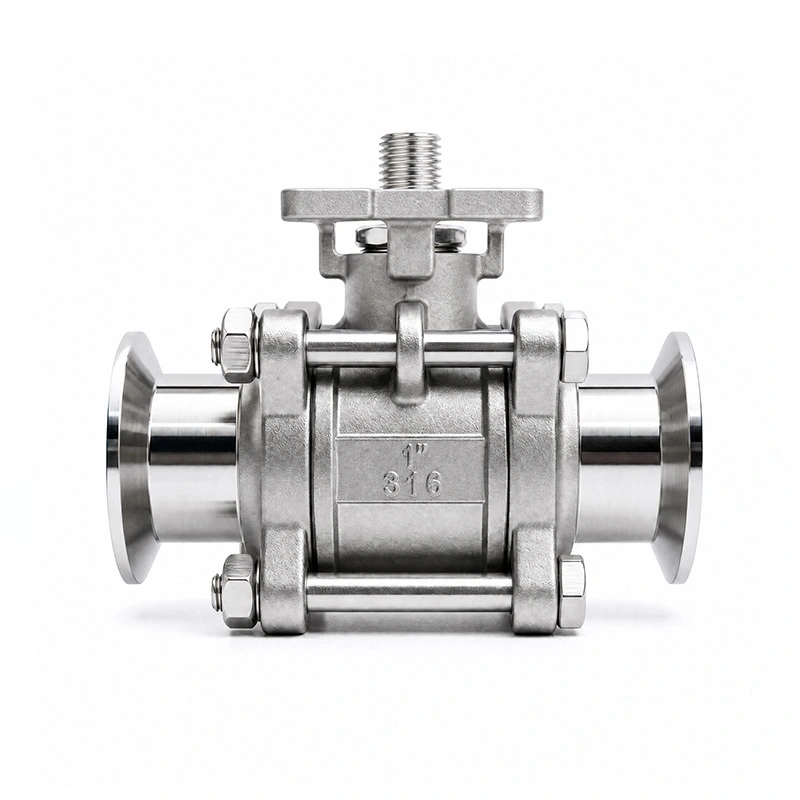

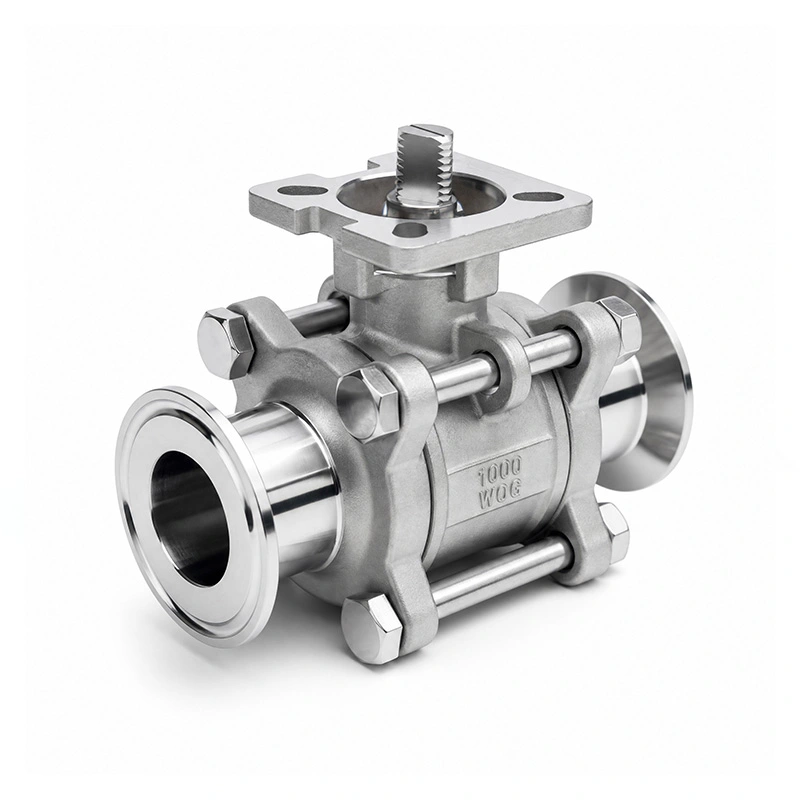

Полностью герметизированный трехзажимной шаровой клапан из 3 предметов с монтажной подушкой ISO 5211

В полностью герметизированном шаровом кране Tri-clamp 3PC с монтажной подушкой ISO 5211 используется корпус клапана, состоящий из трех частей, с соединениями Tri-clamp для санитарных и технологических трубопроводных систем. Трехсекционная конструкция обеспечивает доступ к внутренним компонентам после изоляции трубопровода, а монтажная площадка ISO 5211 обеспечивает стандартизированный интерфейс для установки пневматического или электрического привода. Эта конфигурация подходит для систем управления жидкостью, где требуются санитарные соединения и автоматическое управление клапанами.

Основные размеры

Ключевые особенности конструкции

Конструкция трехкомпонентного клапана

Трехсекционный корпус состоит из центральной клапанной секции и двух концевых секций. После правильной изоляции трубопровода и сброса давления в клапане корпус можно открыть для проверки или замены внутренних компонентов. Эта конструкция полезна для применений, где требуется периодическое обслуживание седел, уплотнений или других внутренних частей.

Трехзажимное соединение

В соединениях Tri-clamp вместо резьбовых или фланцевых соединений используются зажимы и прокладки. Такой способ подключения позволяет устанавливать или снимать клапан без приваривания его непосредственно к трубопроводу. Подходящий материал прокладки и присоединительные размеры следует выбирать в соответствии с технологической средой, температурой и техническими характеристиками трубопровода.

ISO 5211 Монтаж привода

Полностью герметизированный трехзажимной шаровой кран с тройным зажимом и монтажной подушкой ISO 5211 разработан с интерфейсом для монтажа привода ISO 5211 на клапане. Это позволяет монтировать совместимые пневматические или электрические приводы непосредственно на клапан, не прибегая к использованию отдельного традиционного монтажного приспособления. Выбор привода должен соответствовать размеру клапана, рабочему моменту и требованиям к управлению системой.

Компоненты, контактирующие с рабочей средой, из нержавеющей стали 316

Корпус соответствует стандарту ASTM A351 CF8M (316), а шар и шток — стандарту ASTM A182 F316. Эти материалы из нержавеющей стали подходят для ряда промышленных жидкостей, где важными факторами являются совместимость материалов и коррозионная стойкость. Седло из RPTFE сочетает в себе ПТФЭ с 15% наполнителем, и перед выбором его следует оценить по фактической среде и рабочей температуре.

Приложения

Полностью герметизированный трехзажимной шаровой клапан 3PC с монтажной подушкой ISO 5211 можно использовать в трубопроводных системах, где требуется компактный запорный клапан, соединения санитарного типа и дополнительное автоматическое срабатывание. Типичные области применения включают в себя:

Общая обработка жидкостей

Обращение с химическими жидкостями

Водоочистные сооружения

Легкая промышленность

Автоматизированные трубопроводные системы

Установка и эксплуатация

Установка тройного зажима

Перед установкой убедитесь, что размер клапана, размеры соединений, материал прокладки и требования к давлению и температуре соответствуют техническим характеристикам трубопровода. Расположите клапан между ответными соединениями Tri-clamp, установите соответствующую прокладку и закрепите соединение хомутом. Перед подачей давления в систему следует проверить правильность соосности соединения.

Установка привода

Монтажная площадка ISO 5211 обеспечивает интерфейс для совместимых пневматических или электрических приводов. Перед установкой проверьте схему крепления привода, размеры вала и необходимый рабочий крутящий момент. Привод следует устанавливать и регулировать в соответствии с инструкциями производителя клапана и привода.

Обслуживание

Перед техническим обслуживанием изолируйте клапан от трубопровода и сбросьте все остаточное давление. Конструкция, состоящая из трех частей, позволяет открывать корпус клапана для проверки шара, седел, штока и компонентов уплотнения. Замените изношенные компоненты подходящими деталями и проверьте герметичность и рабочее состояние клапана перед возвратом его в эксплуатацию.

Рекомендации по выбору

При выборе этого клапана для новой трубопроводной системы учитывайте рабочую среду, давление, температуру, размер трубы, присоединительные размеры и требуемый метод срабатывания. Седло клапана и уплотнительные материалы следует проверить на совместимость с технологической жидкостью. Для автоматизированных применений привод следует выбирать в соответствии с рабочим моментом клапана и требованиями управления системой.

Часто задаваемые вопросы

Вопрос 1. Для чего используется полностью герметизированный трехзажимной шаровой клапан 3PC с монтажной подушкой ISO 5211?

Полностью герметизированный шаровой кран Tri-clamp из 3 предметов с монтажной подушкой по стандарту ISO 5211 используется для двухпозиционного управления подачей жидкости в трубопроводных системах, где требуется корпус клапана, состоящий из трех частей, соединение Tri-clamp и монтажный интерфейс привода. Его можно сконфигурировать для ручного управления или объединить с подходящим пневматическим или электрическим приводом для автоматического управления.

Вопрос 2: Что обеспечивает монтажная площадка ISO 5211?

Монтажная площадка ISO 5211 обеспечивает стандартизированный интерфейс монтажа привода. Совместимые пневматические или электрические приводы могут быть установлены в соответствии с применимыми монтажными размерами ISO 5211 в зависимости от размера привода и требований к крутящему моменту клапана.

В3: Каковы преимущества трехкомпонентной конструкции?

Трехкомпонентная конструкция обеспечивает доступ к внутренним компонентам клапана после изоляции трубопровода и сброса давления. Это может упростить проверку и замену седел, уплотнений и других обслуживаемых компонентов по сравнению с полностью закрытым цельным корпусом.

В4: Какие материалы используются для этого клапана?

Корпус изготовлен по стандарту ASTM A351 CF8M (316), а шар и шток — по стандарту ASTM A182 F316. Седло изготовлено из RPTFE (PTFE+15% fv). Другие конфигурации материалов доступны по запросу.

В5: Можно ли использовать этот клапан с пневматическими или электрическими приводами?

Да. Монтажный интерфейс ISO 5211 предназначен для установки привода. Соответствующий привод следует выбирать в соответствии с размером клапана, рабочим крутящим моментом, давлением, температурой и требованиями системы управления.

В6: Что следует проверить перед заказом?

Подтвердите требуемый размер клапана, присоединительные размеры, рабочее давление, температуру, технологическую среду, материал седла и метод срабатывания. Для автоматизированных систем также следует подтвердить схему установки привода и требуемый момент затяжки.
