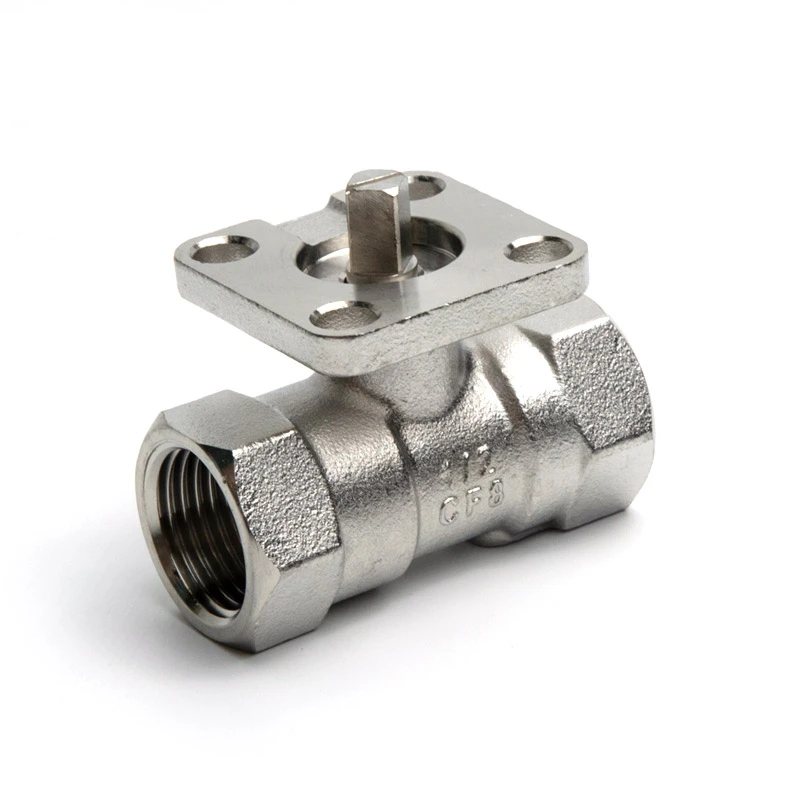

Когда важны чистота, коррозионная стойкость, компактная автоматизация и надежное отключение,Шантайобеспечивает1шт шаровой кран прямого монтажа из электрополированной нержавеющей сталикак практическое решение для требовательных систем управления жидкостью. Его электрополированная поверхность из нержавеющей стали, конструкция с прямым монтажом привода и прецизионно обработанные компоненты делают его пригодным для применения в фармацевтической, пищевой, водоочистной, химической и автоматизированной промышленности.
Шаровой кран прямого монтажа из электрополированной нержавеющей стали, 1 шт., сочетает в себе цельную конструкцию с электрополированной поверхностью и встроенной платформой прямого монтажа. Электрополировка создает более гладкую и однородную поверхность нержавеющей стали, помогая уменьшить накопление остатков и упростить очистку. Конструкция прямого монтажа позволяет устанавливать совместимые пневматические или электрические приводы без дополнительных монтажных кронштейнов, создавая более компактное решение автоматизации. Благодаря вариантам из нержавеющей стали 304 и 316, резьбовым соединениям NPT или BSP, диапазону размеров 1/4–2 дюйма и допустимому давлению до 285 фунтов на квадратный дюйм этот тип шарового крана может удовлетворить широкий спектр требований к контролю промышленных жидкостей.
Оглавление
Почему стоит выбрать шаровой кран из электрополированной нержавеющей стали?
Как конструкция с прямым монтажом улучшает автоматизацию?
Что делает цельную конструкцию практичной?
Где можно использовать этот шаровой кран?
Основные характеристики с первого взгляда
Как покупателям следует выбирать правильный клапан?
Ключевые преимущества для промышленных покупателей
Рекомендации по установке и техническому обслуживанию
Зачем выбирать Shangtai для вашего проекта с клапаном?
Почему стоит выбрать шаровой кран из электрополированной нержавеющей стали?
Состояние поверхности является важным фактором, когда клапан работает в системах, где важны чистота, коррозионная стойкость и эффективность обслуживания. Электрополировка удаляет микроскопические неровности с поверхности нержавеющей стали и обеспечивает более гладкую поверхность. Это может помочь уменьшить площади, где могут накапливаться загрязняющие вещества или технологические остатки.
Для применений, требующих частой очистки или высоких требований к гигиене, гладкая поверхность клапана может упростить обслуживание. Нержавеющая сталь также обеспечивает сочетание механической прочности и коррозионной стойкости, что делает ее подходящей для широкого спектра промышленных условий.
Клапан Shangtai доступен из нержавеющей стали 304 в качестве стандартного материала, а конфигурация из нержавеющей стали 316 может быть выбрана, когда условия проекта требуют дополнительной коррозионной стойкости. На странице продукта для корпуса указано ASTM A351 CF8 (304), при этом для основных компонентов, контактирующих с рабочей средой, используется нержавеющая сталь, а для уплотнительных компонентов на основе ПТФЭ.
- Более гладкая электрополированная поверхность из нержавеющей стали.
- Повышенная устойчивость к коррозии и поверхностному загрязнению.
- Более легкая очистка и обслуживание
- Подходит для жидкостных систем, чувствительных к чистоте.
- Доступны различные конфигурации из нержавеющей стали.
Как конструкция с прямым монтажом улучшает автоматизацию?
Автоматизация промышленной арматуры часто требует надежного соединения между арматурой и приводом. Традиционные конструкции могут потребовать отдельных кронштейнов или монтажного оборудования, что увеличивает количество компонентов и общую площадь установки.
Шаровой кран прямого монтажа включает в себя монтажную платформу привода в конструкцию клапана. Таким образом, совместимые пневматические или электрические приводы могут быть установлены напрямую, что упрощает механическую компоновку. Это особенно полезно для производителей оборудования и системных интеграторов, разрабатывающих компактные автоматизированные узлы управления жидкостью.
Конструкция прямого монтажа может обеспечить несколько практических преимуществ:
- Компактная установка:Устраняет необходимость в отдельном монтажном кронштейне в совместимых конфигурациях.
- Меньше компонентов:Более простое подключение позволяет уменьшить количество дополнительного оборудования.
- Готовность к автоматизации:Поддерживает интеграцию с пневматическим или электрическим приводом.
- Гибкая работа:Удлиненные ручки также можно рассмотреть для подходящего ручного применения.
- Упрощенная системная интеграция:Стандартизированная концепция монтажа полезна для OEM-оборудования и автоматизированных технологических систем.
Что делает цельную конструкцию практичной?
Цельный корпус шарового крана обеспечивает простую конструкцию для применений, где предпочтительна компактная и прочная конструкция клапана. В клапане используется шаровой механизм для управления потоком жидкости, а седло и уплотнительные компоненты обеспечивают необходимую функцию перекрытия.
Также важна точность механической обработки. Точные размеры между корпусом, шаром, штоком и уплотнительными компонентами помогают обеспечить плавную работу и надежное уплотнение. Shangtai уделяет особое внимание прецизионно обработанным компонентам и контролю материалов в рамках своего производственного подхода.
Клапан также оснащен противовыбросовым штоком и дополнительным запирающим устройством. Эти функции могут быть полезны в промышленных установках, где важными факторами являются контролируемая работа и механическая безопасность.
Где можно использовать этот шаровой кран?
Сочетание электрополированной нержавеющей стали, компактной конструкции и прямого монтажа привода делает этот клапан подходящим для применений, где требуется как изоляция жидкости, так и автоматизация.
Типичные области применения включают в себя:
- Фармацевтическое оборудование:Полезно там, где важны гладкие поверхности и очищаемые компоненты регулирования потока.
- Пищевая промышленность:Подходит для жидкостных систем, требующих компонентов из коррозионностойкой нержавеющей стали.
- Водоподготовка:Подходит для автоматизированных точек изоляции и контроля потока.
- Химическая обработка:Конструкция из нержавеющей стали может обеспечить долговечность в выбранных технологических средах.
- Промышленная автоматизация:Прямой монтаж привода обеспечивает автоматическое открытие и закрытие.
- OEM-оборудование:Компактная конфигурация клапана может упростить интеграцию в комплексное оборудование.
Пригодность для применения всегда следует оценивать по фактической жидкости, давлению, температуре, химической совместимости, стандарту соединения и требованиям привода.
Основные характеристики с первого взгляда
Следующие характеристики представляют собой практическую справку для инженеров, дистрибьюторов, OEM-покупателей и системных интеграторов, оценивающих этот клапан.
| Параметр | Спецификация |
|---|---|
| Тип клапана | 1шт шаровой кран прямого монтажа из электрополированной нержавеющей стали |
| Номинальный размер | от 1/4" до 2" |
| Класс давления | CL150 |
| Максимальное давление | 285 фунтов на квадратный дюйм |
| Стандарты резьбы | ДНЯО/БСП |
| Стандарт проектирования и производства | АСМЭ Б16.34 |
| Стандарт тестирования | API 598 |
| Материал корпуса | АСТМ А351 КФ8 (304) |
| Материал шара и штока | АСТМ А182 Ф304 |
| Материал сиденья | RPTFE (ПТФЭ + 15% наполнитель) |
| Температурный диапазон | От -25°С до 150°С |
| Тип порта | Уменьшенный порт |
Для технического выбора покупатели должны проверить последние габаритные чертежи, номинальные значения давления и температуры, конфигурацию материалов и требования к соединениям перед размещением заказа.
Как покупателям следует выбирать правильный клапан?
Выбор шарового крана из нержавеющей стали должен включать нечто большее, чем просто соответствие номинальному размеру трубы. Инженеры должны учитывать всю операционную среду, чтобы избежать проблем совместимости или производительности.
1. Подтвердите стандарт подключения.
Клапан поддерживает конфигурации с резьбой NPT и BSP. Во избежание проблем при установке выбранный стандарт резьбы должен соответствовать подсоединяемой системе трубопроводов или фитингов.
2. Проверьте давление и температуру.
Указанное максимальное давление составляет 285 фунтов на квадратный дюйм, а указанный диапазон температур составляет от -25°C до 150°C. Фактические условия применения должны оставаться в пределах применимого номинального давления и температуры.
3. Оцените совместимость материалов.
Нержавеющая сталь 304 и 316 обеспечивает различные уровни коррозионной стойкости. При выборе материала следует учитывать технологическую жидкость, концентрацию, температуру и чистящие химикаты.
4. Определите метод работы
Для автоматизированного оборудования подтвердите, какой привод предпочтительнее: пневматический или электрический. Конструкция для прямого монтажа может помочь снизить сложность установки, если привод совместим с устройством монтажа клапана.
5. Учитывайте требования к потоку
В этой модели используется конфигурация с уменьшенным количеством портов. Покупателям следует учитывать требуемую скорость потока и перепад давления, а не выбирать клапан исключительно на основе размера трубы. Перечисленные значения Kv могут стать полезной отправной точкой для оценки расхода.
Ключевые преимущества для промышленных покупателей
Для покупателей, сравнивающих шаровые краны из нержавеющей стали, ценность этой конфигурации заключается в сочетании обработки поверхности, конструкции, совместимости с автоматизацией и гибкости производства.
| Особенность | Практическая польза |
|---|---|
| Электрополированная отделка | Более гладкая поверхность и более легкая очистка |
| Конструкция из нержавеющей стали | Коррозионная стойкость и механическая прочность |
| Платформа прямого монтажа | Упрощает интеграцию привода |
| Цельный корпус | Компактная и простая конструкция клапана. |
| 304/316 Опции | Позволяет выбирать материалы для различных сред |
| Резьба NPT/BSP | Поддерживает различные требования к подключению трубопроводов |
| OEM настройка | Поддерживает индивидуальные спецификации и оптовые требования. |
Рекомендации по установке и техническому обслуживанию
Даже высококачественный клапан требует соответствующих правил установки и эксплуатации. Перед установкой осмотрите резьбу, уплотнительные поверхности, корпус клапана и трубопровод на наличие загрязнений или повреждений. Трубопровод должен быть правильно выровнен, чтобы предотвратить ненужное механическое воздействие на клапан.
Во время ввода в эксплуатацию убедитесь, что клапан открывается и закрывается плавно и что привод, если он установлен, работает в требуемом диапазоне крутящего момента. Испытание под давлением должно соответствовать применимым проектным процедурам и требованиям безопасности.
Для обеспечения долгосрочного обслуживания бригады технического обслуживания должны периодически проверять:
- Внешняя утечка вокруг резьбовых соединений и уплотнений
- Рабочий крутящий момент и перемещение клапана
- Монтаж и выравнивание привода
- Признаки коррозии или повреждения поверхности
- Характеристики седла и уплотнения
- Рабочее давление и температурный режим
При установке, тестировании или обслуживании клапана рекомендуется следовать технической документации производителя и применимым отраслевым стандартам.
Часто задаваемые вопросы
В чем основное преимущество шарового крана из электрополированной нержавеющей стали?
Электрополировка обеспечивает более гладкую поверхность нержавеющей стали, что улучшает ее очищаемость, уменьшает накопление остатков на поверхности и повышает устойчивость к коррозии. Это делает клапан особенно привлекательным для промышленных применений, чувствительных к чистоте.
Можно ли подключить клапан к пневматическому приводу?
Да. Платформа прямого монтажа предназначена для поддержки совместимых пневматических приводов. Электрические приводы и подходящие удлиненные ручки также могут быть рассмотрены в соответствии с эксплуатационными требованиями.
Какие размеры доступны?
Стандартный диапазон размеров составляет от 1/4 до 2 дюймов. Покупатели, которым требуются другие размеры или индивидуальные характеристики, могут обсудить свои требования с производителем.
Поддерживает ли клапан резьбу как NPT, так и BSP?
Да. Доступны варианты резьбовых соединений NPT и BSP, что позволяет использовать клапан с различными системами трубопроводов.
Какие стандарты связаны с этим клапаном?
В информации о продукте указаны стандарты ASME B16.34 для проектирования и производства и API 598 для испытаний и проверок. Требования к конкретному проекту должны быть подтверждены до закупки.
Может ли Shangtai предоставить OEM-индивидуальную настройку?
Да. Shangtai поддерживает OEM и индивидуальные требования к клапанам, включая выбор материалов, спецификации, обработку поверхности, стандарты соединений и требования к массовому производству.
Зачем выбирать Shangtai для вашего проекта с клапаном?
The 1шт шаровой кран прямого монтажа из электрополированной нержавеющей сталипредназначен для покупателей, которым необходимо сочетание гладкой поверхности из нержавеющей стали, компактной конструкции клапана и удобной интеграции с автоматизацией. Варианты из нержавеющей стали 304/316, соединения NPT или BSP, конструкция с прямым монтажом привода и промышленный дизайн делают его универсальным выбором для систем управления жидкостью в различных отраслях.
Шантай поддерживает дистрибьюторов, производителей OEM-оборудования, системных интеграторов и промышленные проекты, предлагая индивидуальные решения в области клапанов и возможности оптовых поставок. Если вы оцениваете размер клапана, материал, номинальное давление, тип соединения, обработку поверхности или совместимость с приводом, просмотрите шаровой кран прямого монтажа из электрополированной нержавеющей стали 1PC, чтобы получить подробную информацию о продукте и информацию о выборе.
Ищете надежный клапан из нержавеющей стали для вашего следующего проекта?Поделитесь с Shangtai необходимыми размерами, рабочей средой, давлением, температурой, стандартами подключения и требованиями к автоматизации, чтобы получить подходящую конфигурацию и техническую поддержку.Связаться с намисегодня, чтобы обсудить ваши требования к OEM, индивидуальным или объемным клапанам и найти практическое решение для вашей системы управления жидкостью.
