Шаровые краны 3PC

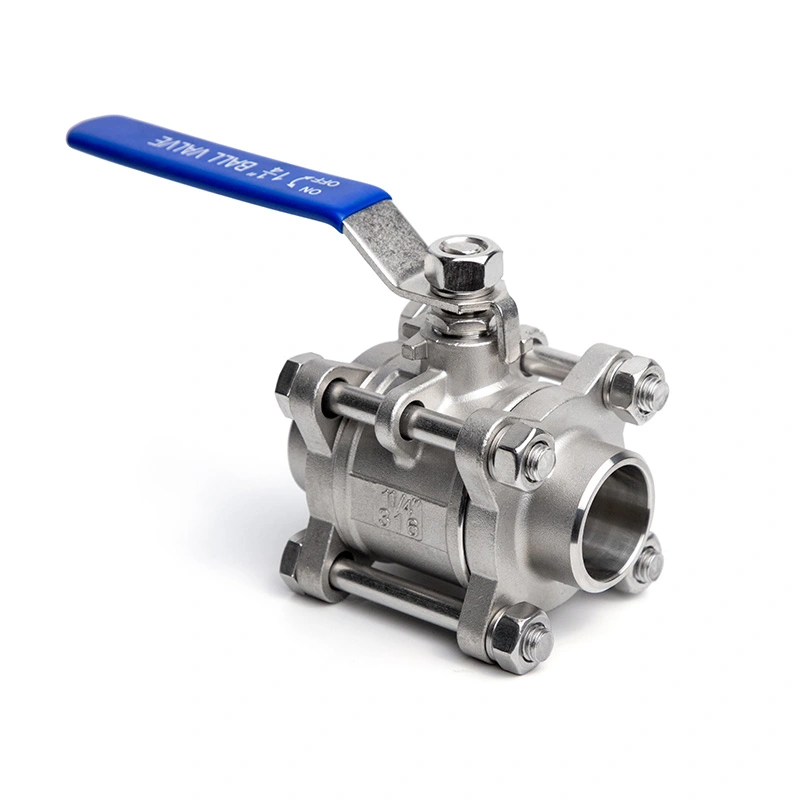

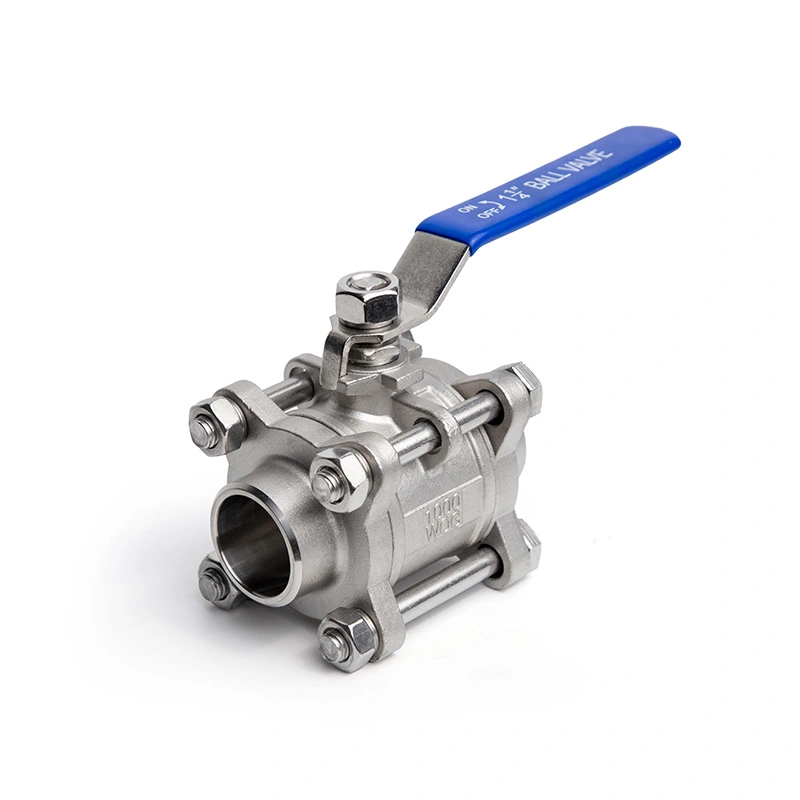

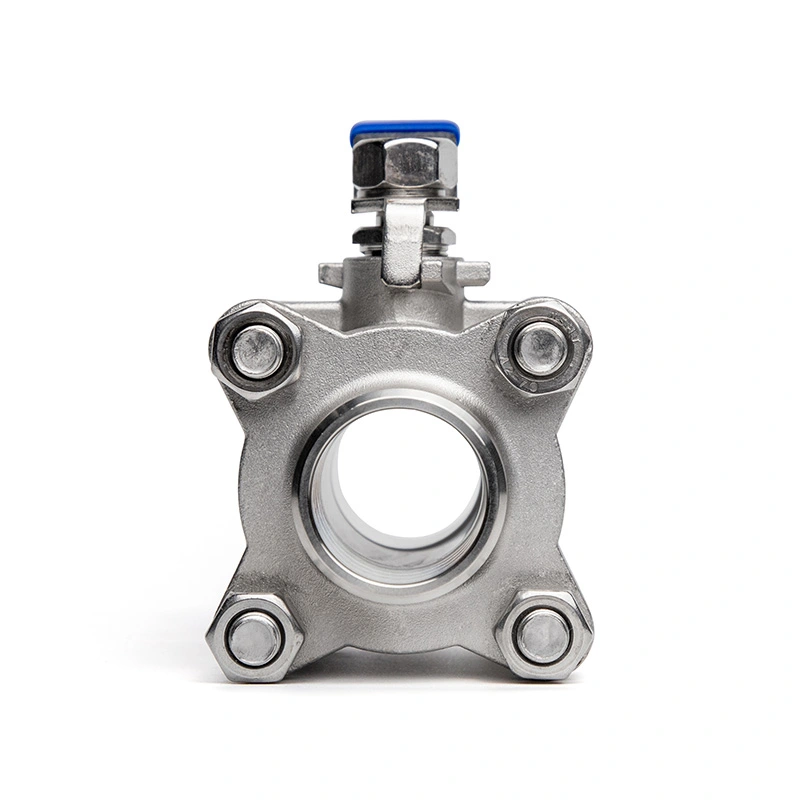

Шаровой кран из нержавеющей стали со сварными концами, 3 шт.
Шаровой кран из нержавеющей стали Shangtai 3PC со сварными встык концами имеет прочную трехкомпонентную конструкцию и герметичные приварные концы для промышленных трубопроводов высокого давления. Изготовлен из высококачественной нержавеющей стали с превосходной коррозионной стойкостью и обеспечивает удобство технического обслуживания в процессе эксплуатации. Являясь прямым заводом со строгим контролем качества и упаковкой экспортного класса, мы поставляем надежные решения по контролю жидкости для различных применений.
Шаровой кран из нержавеющей стали 3PC со сварными встык концами имеет корпус из трех частей из нержавеющей стали с концами, приваренными встык, для постоянного соединения трубопроводов. Трехкомпонентная конструкция обеспечивает доступ к внутренним компонентам для проверки и замены уплотнений после изоляции трубопровода и сброса давления. Уплотнительные материалы можно выбирать в зависимости от рабочей среды, давления и температуры. Он используется в нефтехимических, нефтегазовых, водоочистных и теплоэнергетических трубопроводных системах.
Основные размеры
| Размер | 1/4" - 6" |
| Класс давления | CL150 |
| Концы под сварку встык | АСМЭ Б16.25 |
| Максимальное давление | 285 фунтов на квадратный дюйм |
| Стандарты проектирования и производства | АСМЭ Б16.34 |
| Тестирование и проверка | API598 |
| Номинальные значения давления и температуры | АСМЭ Б16.34 |
| Температурный диапазон | -25℃~150℃ |
| Материал корпуса | ASTM A351 CF8M (316) |
| Материал мяча | АСТМ А182 Ф316 |
| Материал штока | АСТМ А182 Ф316 |
| Материал сиденья | РПТФЭ(ПТФЭ+15% fv) |
| Параметры | Другие материалы доступны по запросу. |

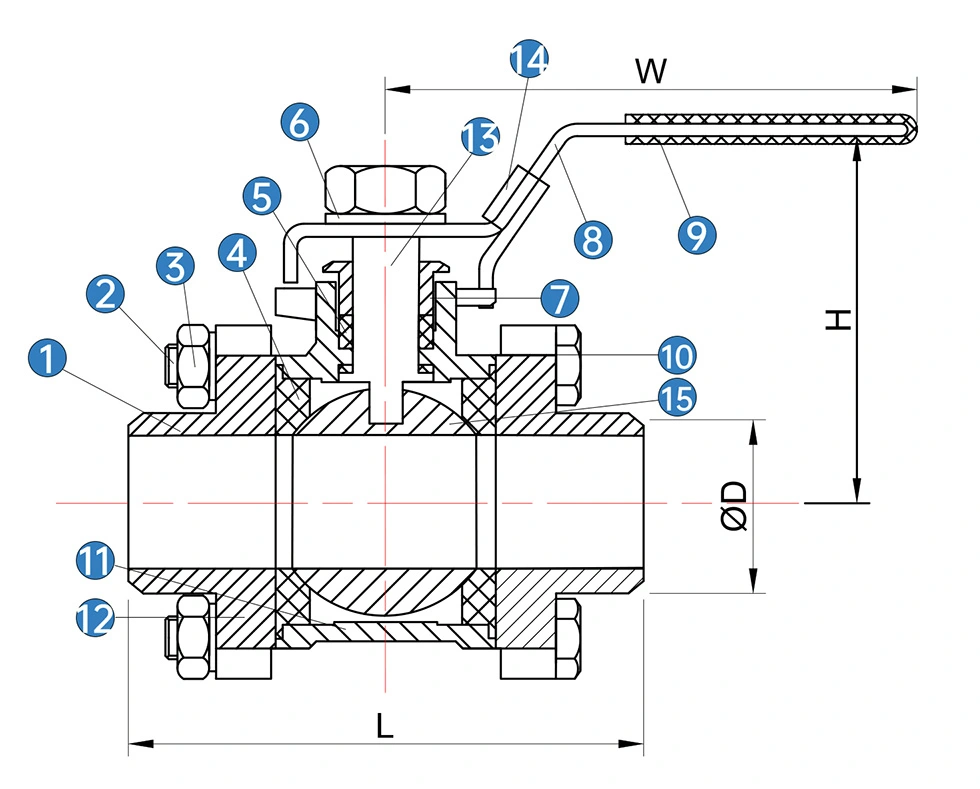

| Нет | Имя | Материал(*Н/Б) | Материал(*Н/Б) |
| 1 | Кепка | СС 316 | СС 304 |
| 2 | Болт | СС 304 | СС 304 |
| 3 | Орех | СС 304 | СС 304 |
| 4 | Шаровое сиденье | ПТФЭ | ПТФЭ |
| 5 | Упаковка штока | ПТФЭ | ПТФЭ |
| 6 | Пружинная шайба | СС 304 | СС 304 |
| 7 | железа | СС 316 | СС 304 |
| 8 | Ручка | SS | SS |
| 9 | Рукоятка Рукав | ПВХ | ПВХ |
| 10 | Болт | СС 304 | СС 304 |
| 11 | Тело | СС 316 | СС 304 |
| 12 | Пружинная шайба | СС 304 | СС 304 |
| 13 | Корень | СС316 | СС 304 |
| 14 | Защелка ручки | СС304 | СС 304 |
| 15 | Мяч | СС316 | СС 304 |
* N: Концы резьбы соответствуют ANSI B 2,1 NPT.
* B: Концы резьбы соответствуют BS21 BSP.
| РАЗМЕР | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
Проверка качества
1. Проверка сырья
Испытания химического состава и механических свойств проводятся на сырье из нержавеющей стали, чтобы гарантировать Соответствующая стандартам коррозионная стойкость и несущая способность.
2. Проверка размеров сварного конца.
Строгий контроль толщины торцевой стенки сварного шва, размеров фаски, соосности и общих допусков для гарантии точное и надежное согласование сварки с трубопроводами на объекте.
3. Гидростатические испытания и испытания на герметичность
Каждый клапан подвергается гидростатическим испытаниям корпуса и испытанию на герметичность седла при номинальном давлении для проверки устойчивости к давлению. и производительность с нулевой утечкой, исключающая потенциальные скрытые риски.
4. Окончательная проверка готовой продукции
Полная проверка внешнего вида, чистоты и целостности сборки перед упаковкой для обеспечения доставки без дефектов. каждый клапан.
Упаковка
Все шаровые краны из нержавеющей стали 3PC со сварными концами имеют стандартизированную экспортную двухслойную упаковку для безопасной международной перевозки на большие расстояния. транспорт. Каждый клапан индивидуально упакован в утолщенную коробку из гофрированного картона с противоударной прокладкой, чтобы избежать царапины и повреждения от столкновений. Во внешней упаковке используются прочные фанерные коробки с отличным сжатием, устойчивость к падению и влаге, полностью адаптируется к морским и наземным перевозкам для обеспечения бесперебойной доставки по всему миру.
