3PC Шаровой кран из нержавеющей стали со сварными концами с удлиненным штоком

Шаровой клапан из нержавеющей стали с приваренными встык концами 3PC с удлиненным штоком имеет концы, приваренные встык для постоянного соединения с трубопроводом, а также удлиненный шток для применений, где рабочая точка клапана должна быть расположена вдали от трубы. Корпус, состоящий из трех частей, обеспечивает доступ к внутренним компонентам для обслуживания, а монтажная площадка ISO 5211 позволяет осуществлять прямую установку пневматических или электрических приводов.

Основные размеры

Особенности продукта

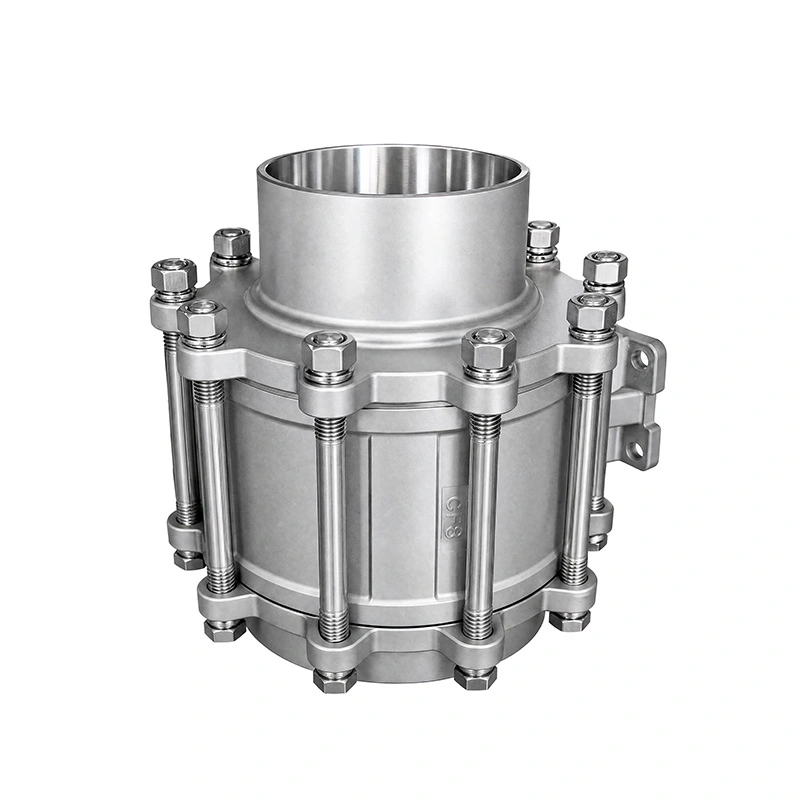

1. Соединение трубопровода с помощью стыковой сварки.

В клапане используются приваренные встык концы, изготовленные в соответствии с ASME B16.25. Приварка клапана непосредственно к трубопроводу обеспечивает жесткое соединение без резьбовых или фланцевых соединений, что делает эту конфигурацию подходящей для стационарной установки на промышленных трубопроводах.

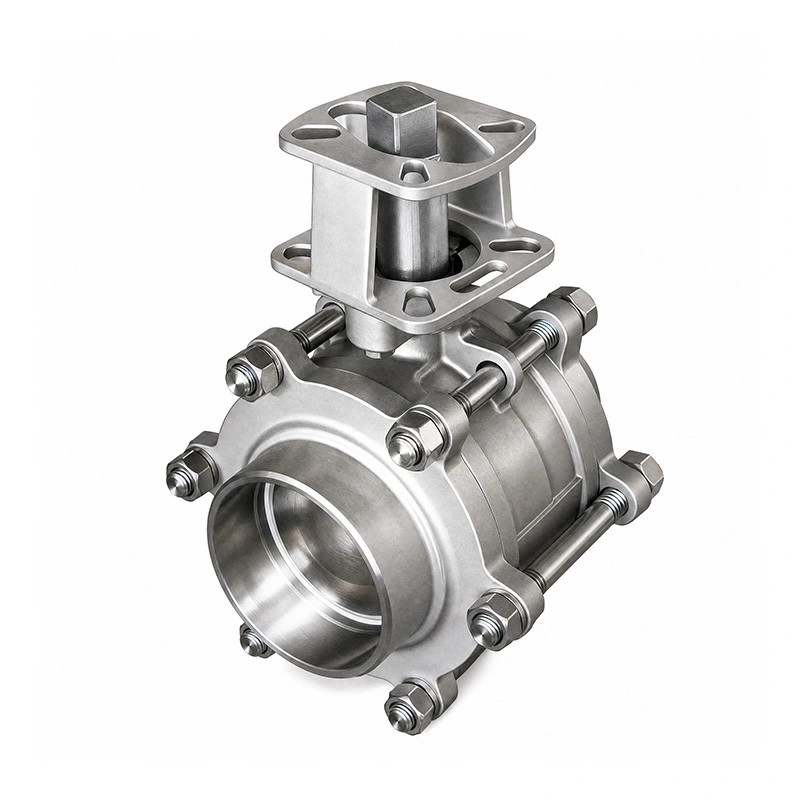

2. Конфигурация расширенного штока

Удлиненный шток обеспечивает дополнительный рабочий зазор между рукояткой или приводом и трубопроводом. Это полезно, когда изоляция, расположение труб или условия установки ограничивают доступ к стандартному штоку клапана.

3. Трехсекционный корпус для технического обслуживания.

Трехкомпонентная конструкция обеспечивает доступ к внутренним компонентам клапана при необходимости проверки или замены. Седло и уплотнительные компоненты можно обслуживать без замены всего клапана в сборе.

4. Конструкция клапана из нержавеющей стали.

Шаровой кран из нержавеющей стали с удлиненным штоком из нержавеющей стали с приваренными встык концами 3PC использует ASTM A351 CF8M (316) для корпуса и ASTM A182 F316 для шара и штока. Седло из RPTFE рассчитано на указанный диапазон температур от -25 ℃ до 150 ℃.

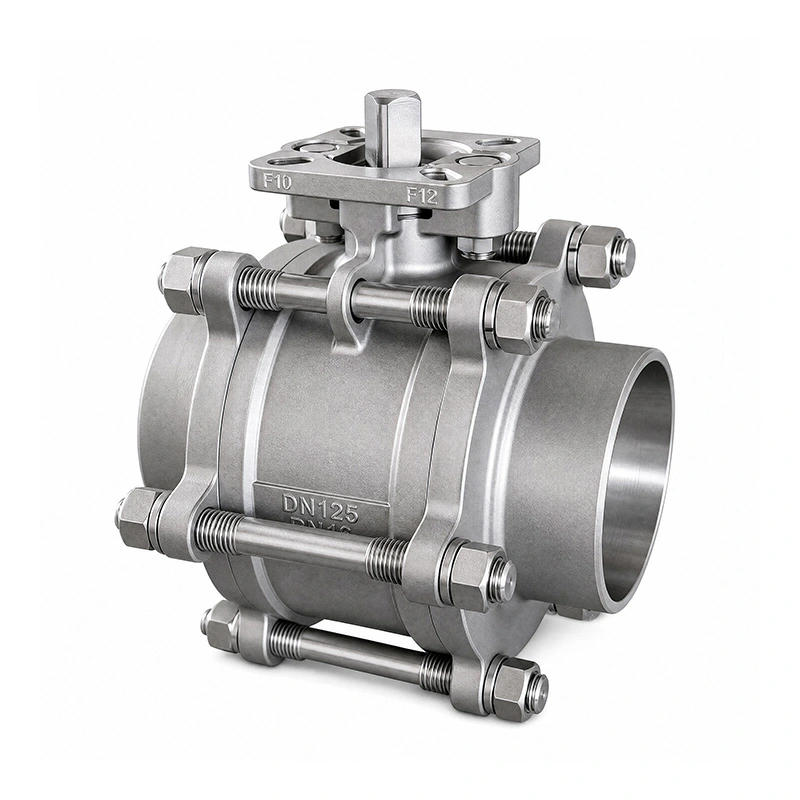

Монтаж привода

Клапан оснащен монтажной площадкой ISO 5211 для прямой установки привода. Пневматические или электрические приводы можно выбрать в зависимости от размера клапана, рабочего крутящего момента и требований к управлению. Перед заказом следует проверить интерфейс монтажа привода, чтобы убедиться в совместимости.

Стандарты и инспекции

Проектирование и производство соответствуют ASME B16.34, с концами, приваренными встык, согласно ASME B16.25. Испытания и проверки клапанов проводятся в соответствии со стандартом API 598. Номинальные значения давления и температуры также соответствуют стандарту ASME B16.34.

Инспекция производства включает проверку материалов, испытания под давлением, проверку уплотнений и проверку готовых клапанов. Отчеты об испытаниях материалов и соответствующая документация на продукцию могут быть предоставлены в соответствии с конфигурацией клапана и требованиями заказа.

Приложения

Шаровой кран из нержавеющей стали с приваренными встык концами 3PC с удлиненным штоком предназначен для промышленных трубопроводных систем, требующих постоянного сварного соединения и доступного управления клапаном. Типичные области применения включают химическую обработку, нефтехимические системы, фармацевтическое оборудование, производство продуктов питания и напитков, производство электроэнергии и очистку воды.

Перед выбором подтвердите среду трубопровода, давление, температуру, размер трубы, характеристики сварки и доступное место для установки. Материалы клапана и конфигурация седла также должны быть проверены на совместимость с рабочей средой.

Часто задаваемые вопросы

1. Каковы основные области применения шарового крана из нержавеющей стали с приваренными встык концами 3PC с удлиненным штоком?

Применяется в промышленных трубопроводных системах, где требуется сварное соединение и расширенный доступ к клапану. Область применения включает химическую, нефтехимическую, фармацевтическую, пищевую, энергетическую и водоочистную системы.

2. Какой стандарт применяется к концам, приваренным встык?

Концы, приваренные встык, соответствуют стандарту ASME B16.25. Перед установкой необходимо сверить характеристики сварки с конструкцией трубопровода.

3. Можно ли установить привод напрямую?

Да. Клапан имеет монтажную площадку ISO 5211 для установки пневматического или электрического привода. Выбор привода должен основываться на размере клапана, рабочем крутящем моменте и требованиях к управлению.

4. Какие материалы используются в стандартной комплектации?

Корпус изготовлен по стандарту ASTM A351 CF8M (316), а шар и шток — по стандарту ASTM A182 F316. Стандартное седло выполнено из RPTFE (PTFE+15% fv). Другие материалы доступны по запросу.

5. Каков максимальный диапазон давления и температуры?

Указанное максимальное давление составляет 285 фунтов на квадратный дюйм с диапазоном температур от -25 ℃ до 150 ℃. Фактические рабочие пределы должны быть подтверждены в соответствии с размером клапана, средой и применимыми номинальными значениями давления и температуры.

6. Можно ли настроить клапан?

Да. Другие материалы и конфигурации компонентов могут поставляться в соответствии с требуемой средой, давлением, температурой и условиями установки.
