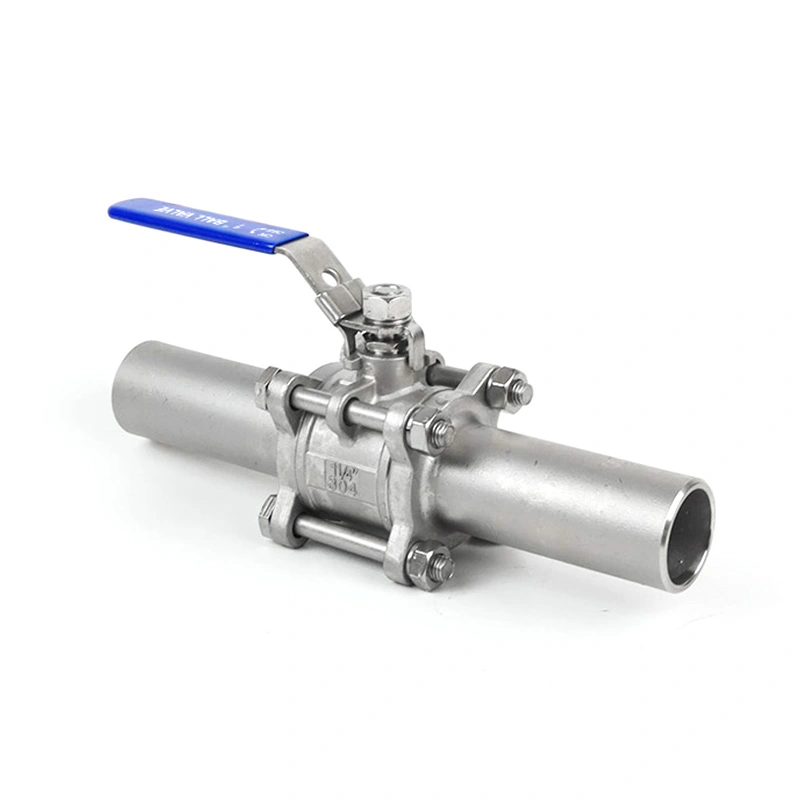

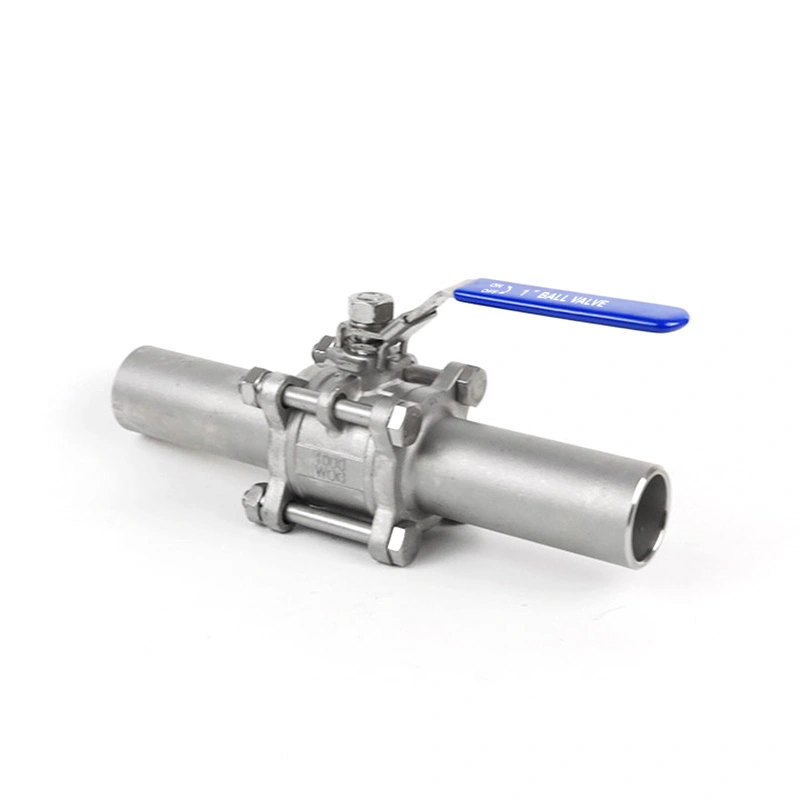

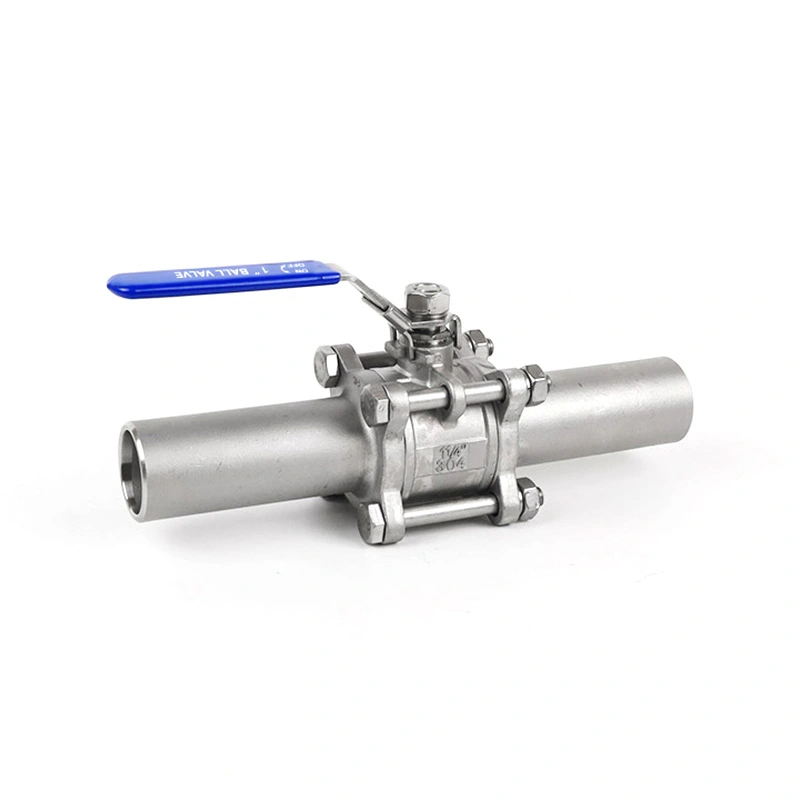

Шаровой клапан 3PC, удлиненный приварной шов

В шаровом клапане 3PC Weld Extended используются удлиненные концы под сварку встык, что обеспечивает дополнительную длину сварки между клапанами. корпус и трубопровод. Удлиненные концы полезны для изолированных трубопроводов, подземных установок и прокладок трубопроводов. там, где требуется дополнительное сварочное расстояние. Корпус, состоящий из трех частей, также обеспечивает доступ к внутренним компонентам для осмотр и замена после изоляции трубопровода.

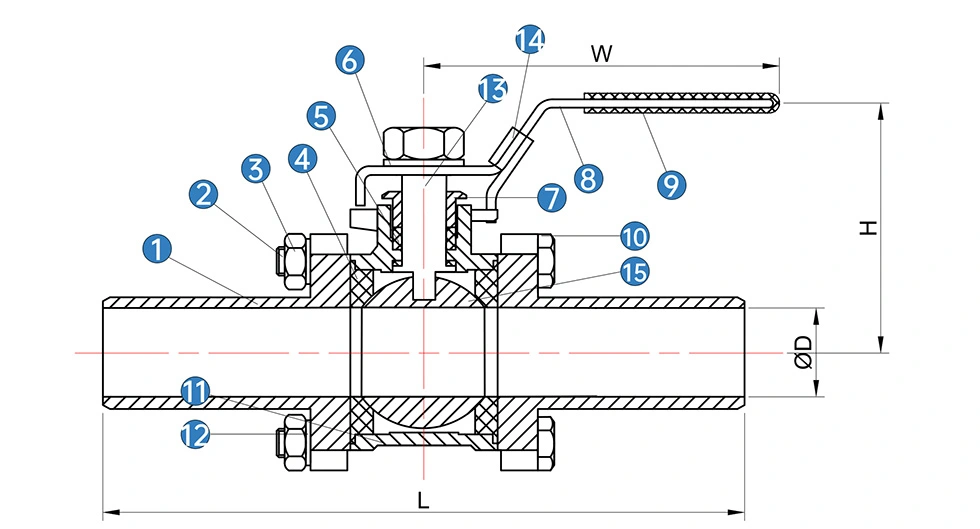

Основные размеры

* N: Концы резьбы соответствуют ANSI B 2,1 NPT.
* B: Концы резьбы соответствуют BS21 BSP.

Особенности продукта

1. Удлиненные сварные концы

Удлиненные приварные концы обеспечивают дополнительное пространство для сварки трубопровода и помогают держать сварочные работы вдали от основного оборудования. корпус клапана. Эта конфигурация полезна для изолированных или подземных трубопроводов, где необходимо разместить клапан. вне изоляции или в доступном месте.

2. Трехкомпонентная конструкция

Разъемный корпус позволяет открывать клапан для осмотра и технического обслуживания. Седла, уплотнения и другие внутренние Доступ к компонентам возможен в случае необходимости замены, что снижает необходимость замены всего клапана в сборе.

3. Материалы из нержавеющей стали 316.

В шаровом клапане 3PC Weld Extended используется ASTM A351 CF8M (316) для корпуса и ASTM A182 F316 для шара и штока. Стандартное седло выполнено из RPTFE (PTFE+15% fv). Другие комбинации материалов могут быть поставлены в соответствии с требованиями. условия обслуживания.

4. Стыковое сварное соединение

Сварные концы соответствуют требованиям ASME B16.25. Сварное соединение обеспечивает постоянное соединение клапана. и трубопровод, при этом процедура сварки и подготовка труб определяются применимыми техническими условиями на трубопроводы.

Сварка и монтаж

Перед сваркой проверьте размер трубы, размеры привариваемого конца, состояние фаски и соосность. Трубопровод должен быть должным образом поддерживается во избежание чрезмерной нагрузки на клапан во время установки. Процедуры сварки также должны соблюдаться. применимую спецификацию проекта.

Удлиненные концы обеспечивают дополнительное расстояние между зоной сварки и внутренними деталями клапана. Соответствующая сварка и Тем не менее, следует соблюдать процедуры контроля нагрева для защиты седла, уплотнений и других термочувствительных компонентов.

Материалы и условия эксплуатации

Клапан рассчитан на диапазон температур от -25 ℃ до 150 ℃ и максимальное давление 285 фунтов на квадратный дюйм в соответствии с указанными требованиями. условия. Фактические рабочие пределы должны быть подтверждены в зависимости от размера клапана, среды, температуры и применимое номинальное давление-температура.

Корпус из нержавеющей стали, шар F316 и шток F316 предназначены для совместимых промышленных сред. Седло и уплотнение Перед заказом необходимо сверить выбор материала с фактической жидкостью, температурой и давлением.

Проверка качества

Проверка материалов

Идентификация материала и соответствующие записи проверок могут быть предоставлены в соответствии с требованиями заказа. Материал Отчеты об испытаниях доступны для соответствующих конфигураций клапанов.

Проверка размеров

Размеры клапана и характеристики приварного конца проверяются на соответствие указанным чертежам и требованиям. Проверка может включать длину сварного конца, размеры и общее состояние сборки.

Испытания на давление и герметичность

Испытания и проверки клапанов соответствуют требованиям API 598. Для проверки герметичности проводятся испытания давлением и герметичностью. Корпус клапана и уплотнение седла перед отправкой.

Завершенная проверка клапана

Заключительная проверка охватывает внешний вид клапана, сборку, защиту приварных концов и рабочее состояние. Требуемый продукт Документы могут быть подготовлены под заказ.

Приложения

Шаровой кран 3PC Weld Extended подходит для промышленных трубопроводов, где требуется сварное соединение и дополнительная сварка. требуется расстояние. Типичные области применения включают нефтехимическую переработку, нефтегазовые системы, тепловую энергетику, очистка воды и общий контроль промышленных жидкостей.

Конфигурация с удлиненным концом особенно полезна при изоляции трубопровода, подземной прокладке или на объекте. Компоновка ограничивает доступное пространство вокруг корпуса клапана. Пригодность применения должна быть подтверждена на основании среда, давление, температура и характеристики трубопровода.

Упаковка

Для транспортировки на экспорт арматура упаковывается в гофрокартон и фанерный ящик. Сварные концы защищены во время упаковки, чтобы снизить риск повреждения фасок и соединительных поверхностей во время транспортировки и отгрузка.

Часто задаваемые вопросы

1. Каково назначение удлиненных приварных концов шарового крана 3PC Weld Extended?

Удлиненные приварные концы обеспечивают дополнительное сварочное расстояние между корпусом клапана и трубопроводом. Они полезны для изолированные трубопроводы, подземные сооружения и другие объекты, где зону сварки необходимо расположить дальше из корпуса клапана.

2. Какой материал используется для клапана?

Стандартный материал корпуса — ASTM A351 CF8M (316), а для шара и штока используется ASTM A182 F316. Сиденье RPTFE (PTFE+15% fv). Другие материалы доступны по запросу.

3. Какой стандарт применяется к концам, приваренным встык?

Концы, привариваемые встык, соответствуют стандарту ASME B16.25. Окончательная процедура сварки должна соответствовать применимым спецификация трубопровода или проекта.

4. Можно ли обслуживать клапан после установки?

Да. Корпус, состоящий из трех частей, обеспечивает доступ к внутренним компонентам для проверки и замены. Трубопровод должен перед обслуживанием клапана необходимо изолировать и сбросить давление.

5. Каковы пределы давления и температуры?

Указанное максимальное давление составляет 285 фунтов на квадратный дюйм, а диапазон температур составляет от -25 ℃ до 150 ℃. Фактически допустимая эксплуатационная условия зависят от размера клапана, среды и применимого номинального давления и температуры.

6. Какие документы можно предоставить?

Отчеты об испытаниях материалов и применимые проверки или документация на продукцию могут быть предоставлены в зависимости от клапана. Требования к конфигурации и заказу.
