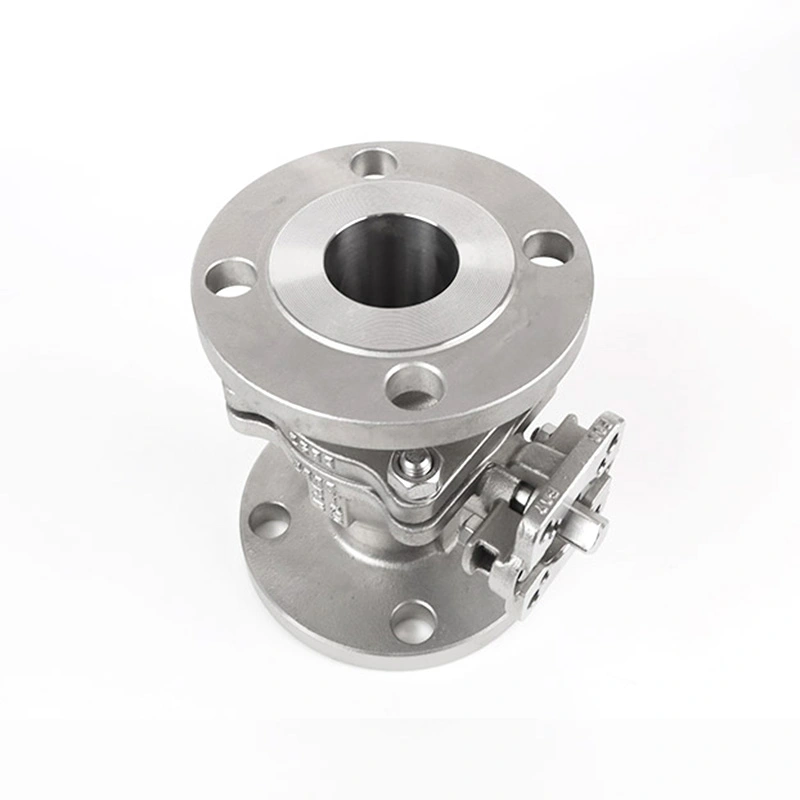

Фланцевый шаровой кран ANSI класса 150 с основанием ISO 5211 для привода

Для автоматической изоляции трубопровода конфигурация клапана должна соответствовать стандарту трубопровода, классу давления, присоединительным размерам и интерфейсу привода. Фланцевый шаровой кран ANSI класса 150 с основанием для привода ISO 5211 сочетает в себе фланцевое соединение класса 150 с монтажным интерфейсом ISO 5211, что позволяет настроить клапан для ручного управления или неполнооборотного пневматического и электрического привода. Фактическую комбинацию клапана и привода следует выбирать в соответствии с требуемым крутящим моментом, условиями эксплуатации и конфигурацией трубопровода.

Shangtai производит промышленные шаровые краны в Вэньчжоу, провинция Чжэцзян, Китай. Производство включает в себя механическую обработку, сборку и испытания под давлением, при этом требования к материалам и размерам проверяются в соответствии с применимой спецификацией продукта. Чертежи, требования к материалам и информацию о приводе можно просмотреть, если требуется определенная конфигурация клапана.

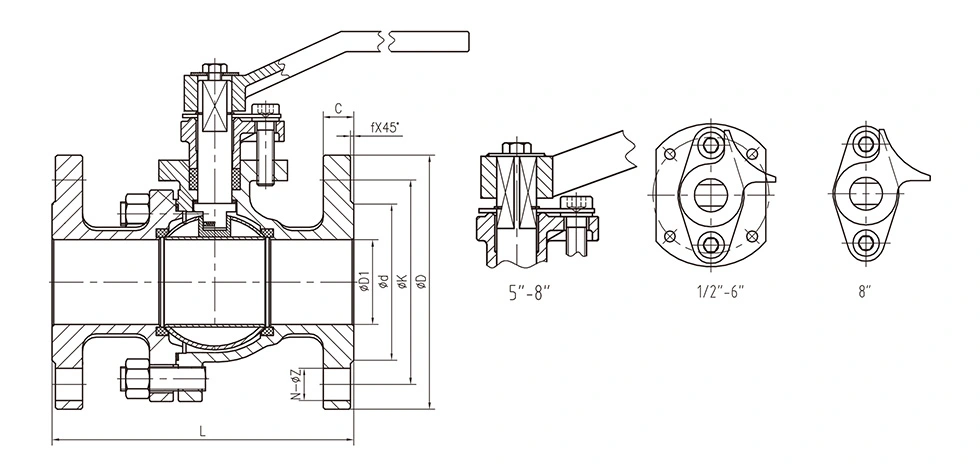

Основные размеры

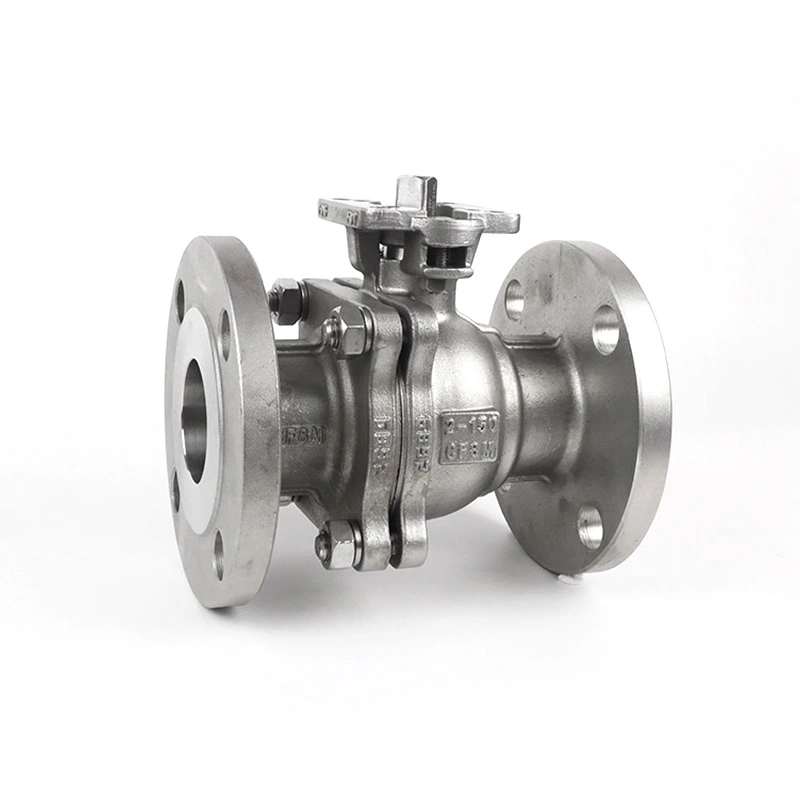

Конструкция клапана и интерфейс привода

В клапане используется фланцевый корпус для подключения к совместимым фланцам радиочастотного трубопровода. Корпус из нержавеющей стали 316, шар F316 и шток F316, указанные в основной спецификации, обеспечивают конфигурацию основного материала, а седло из RPTFE предназначено для применений, в которых материал седла совместим с рабочей средой и температурой.

Монтажное основание ISO 5211 обеспечивает стандартизированный интерфейс для крепления совместимых неполнооборотных приводов или промежуточного монтажного приспособления. В стандарте ISO 5211 указаны размеры присоединительного фланца привода и приводного компонента, поэтому интерфейс привода должен соответствовать монтажному размеру клапана и требуемому рабочему крутящему моменту, а не выбираться только по размеру клапана.

Для автоматизированного обслуживания перед сборкой следует подтвердить крутящий момент клапана, выходную мощность привода, монтажный интерфейс, направление вращения и доступную мощность или подачу воздуха. Концевые выключатели, электромагнитные клапаны, позиционеры и другие аксессуары управления можно выбрать в соответствии с системой автоматизации.

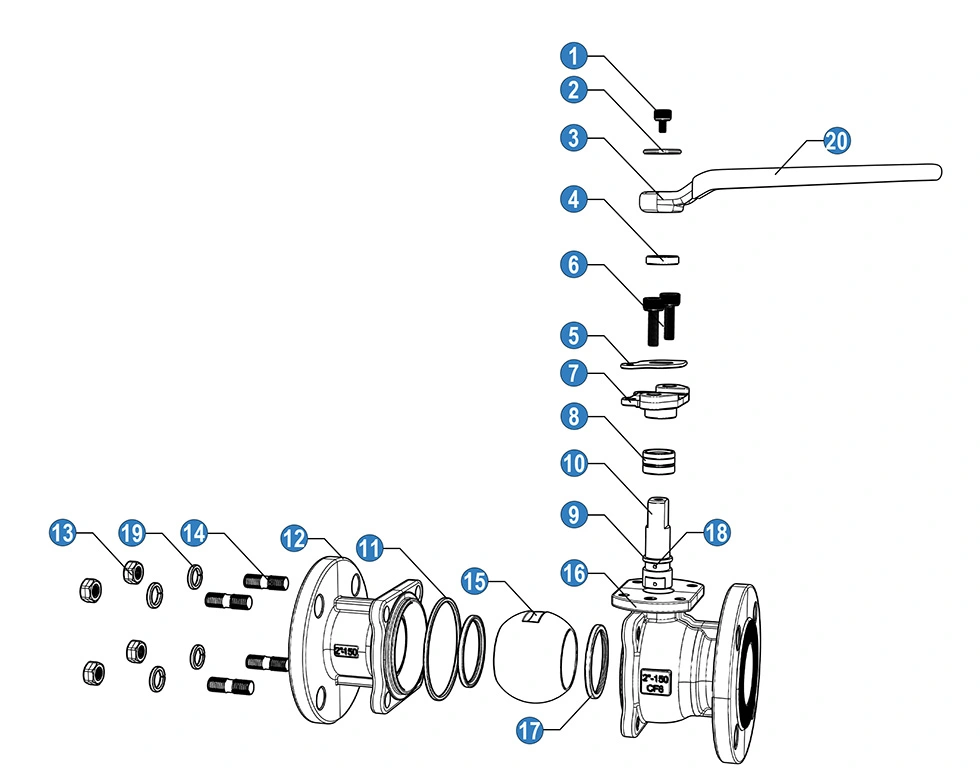

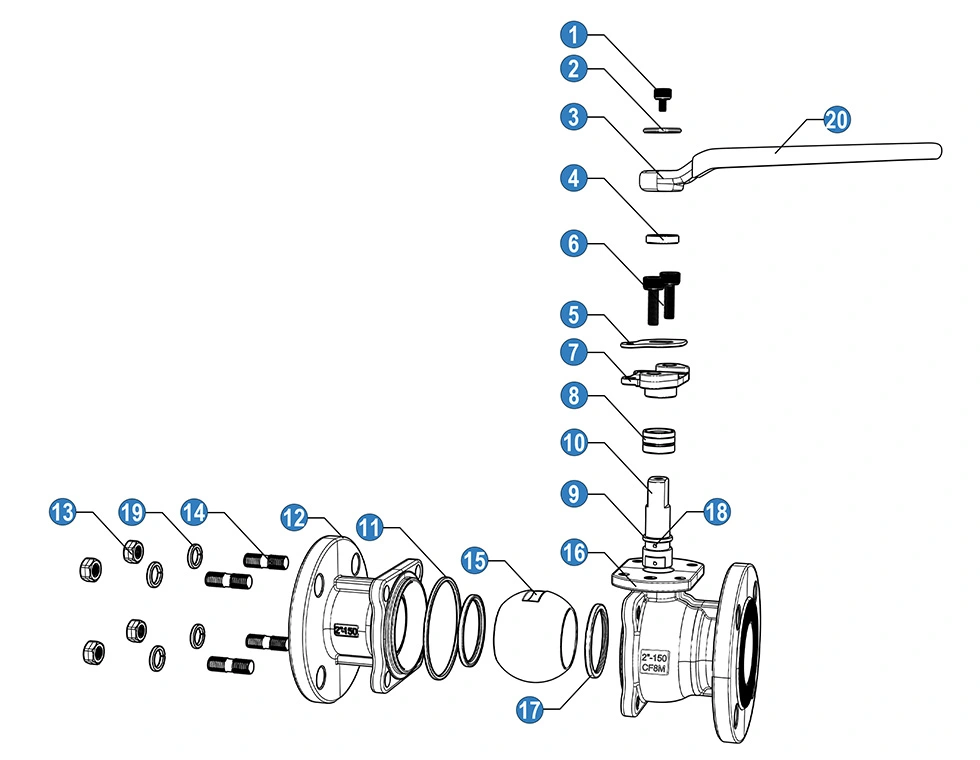

Материалы и конфигурация компонентов

Приведенный выше список компонентов представляет собой одну конфигурацию материала. В спецификации продукта также предусмотрена конфигурация из нержавеющей стали 316, что позволяет выбирать компоненты, контактирующие с рабочей средой, в соответствии с требуемой коррозионной стойкостью и условиями эксплуатации. Выбор материала должен быть подтвержден соответствием фактическим спецификациям покупки и требованиям совместимости жидкостей.

Общие размеры:

Ключевые особенности

Фланцевое соединение трубопровода класса 150

Конфигурация фланцевого конца RF обеспечивает болтовое соединение клапана с трубопроводом. Перед установкой размер фланца, расположение болтовых отверстий, тип облицовки и соответствующие размеры должны быть согласованы с ответным фланцем трубопровода. ASME B16.5 охватывает фланцы труб и фланцевые фитинги размером от NPS 1/2 до NPS 24 и включает размеры фланцев класса 150 и требования к давлению и температуре.

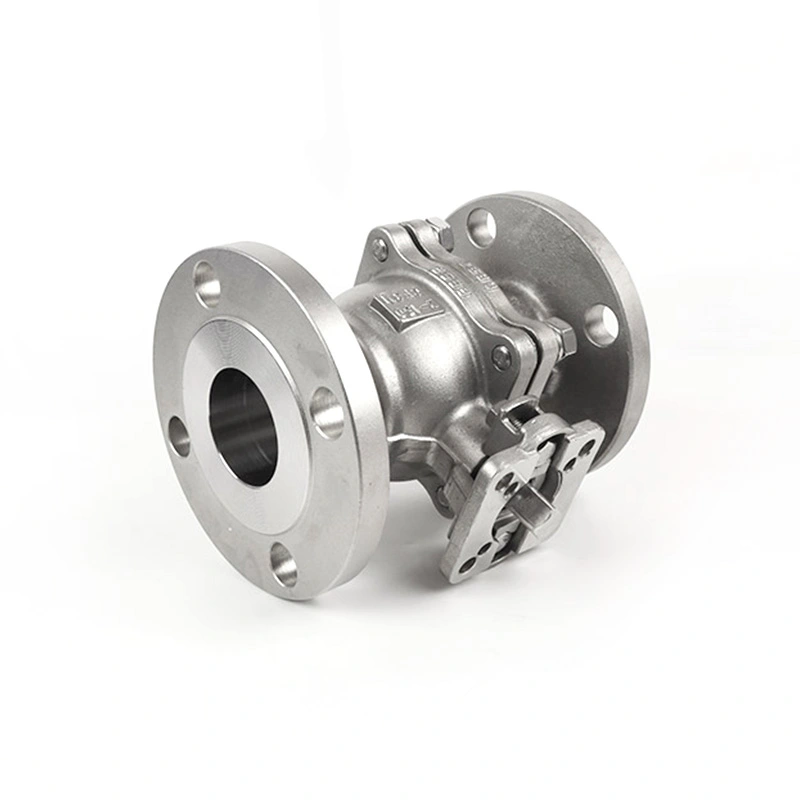

ISO 5211 Монтаж привода

Интерфейс крепления привода предназначен для неполнооборотной автоматики. ISO 5211 определяет размеры присоединительного интерфейса и размеры приводных компонентов, используемых для подключения совместимых приводов к промышленной арматуре. Поэтому монтажный размер и мощность привода следует проверять вместе с рабочим крутящим моментом клапана.

Компоненты граничного давления из нержавеющей стали

В основной спецификации используется ASTM A351 CF8M (316) для корпуса, ASTM A182 F316 для шара и штока и RPTFE для седла. Эту комбинацию материалов можно рассматривать для воды, нефти, газа и других совместимых сред, где выбранные материалы соответствуют требуемым химическим и температурным условиям.

Четвертьоборотное включение/выключение

Шаровой кран использует четвертьоборотный механизм для перемещения между открытым и закрытым положениями. Он в первую очередь предназначен для изоляции, а не для постоянного регулирования. Если требуется регулирование расхода, перед выбором следует оценить пригодность клапана, седла и условий эксплуатации.

Антистатическая конструкция

В списках материалов указано антистатическое устройство для конструкции клапана. Если применение требует антистатических характеристик, полные характеристики клапана и применимые требования к испытаниям должны быть подтверждены документацией заказа.

Типичные применения

Водоочистка:Подходит для изоляции совместимых водопроводов, технологического оборудования и установок очистки, где требуется фланцевое соединение.

Нефтегазовые системы:Применимо к совместимым нефтегазопроводам и оборудованию, когда материалы клапана, класс давления и конфигурация уплотнений соответствуют эксплуатационным требованиям.

Химическая обработка:Может использоваться для изоляции технологической жидкости, когда материалы корпуса, шара, штока, седла и прокладки химически совместимы со средой.

Промышленное технологическое оборудование:Интерфейс монтажа привода позволяет встраивать клапан в автоматизированные блоки, манифольды и оборудование, требующее дистанционного управления открытием/закрытием.

Общая изоляция трубопровода:Подходит для промышленных трубопроводных систем, где требуется фланцевый шаровой кран класса 150 и ручное или автоматическое закрытие.

Выбор привода

Выбор привода должен основываться на требуемом рабочем крутящем моменте клапана, а не только на номинальном размере трубы. Размер клапана, материал седла, перепад давления, среда, температура и рабочая частота могут влиять на требования к крутящему моменту.

Для пневматического привода подтвердите доступное давление воздуха, выходной крутящий момент привода, положение отказа и аксессуары управления. Для электрического привода проверьте требуемый крутящий момент, источник питания, рабочий цикл и требования к обратной связи. Монтажный интерфейс ISO 5211 также должен соответствовать выбранному приводу и устройству соединения.

Рекомендации по выбору и установке

Перед заказом подтвердите номинальный размер, класс давления класса 150, размеры фланцев, поверхность RF, рабочее давление, температуру, среду и необходимые материалы корпуса и отделки. Для автоматических клапанов укажите тип привода, требуемый крутящий момент, интерфейс монтажа и требования к управлению.

Перед установкой осмотрите поверхности фланцев и концы клапана на наличие повреждений или загрязнений. Правильно выровняйте ответные фланцы и равномерно затяните болты, используя подходящую прокладку и соответствующую процедуру установки. Избегайте принудительного выравнивания трубопровода через корпус клапана.

После установки привода проверьте направление вращения и пределы открытия/закрытия перед вводом клапана в эксплуатацию. Тяжелые приводы или редукторы должны иметь адекватную поддержку там, где это необходимо, чтобы чрезмерные внешние нагрузки не передавались на место крепления клапана.

Меры предосторожности при использовании

Эксплуатируйте клапан в указанных пределах давления и температуры. Значение 285 фунтов на квадратный дюйм в таблице продуктов не следует рассматривать как универсальное допустимое давление для любого размера и температуры; применимые номинальные значения давления и температуры должны быть подтверждены для фактической конфигурации.

Промойте трубопровод перед вводом в эксплуатацию, чтобы уменьшить вероятность попадания мусора в клапан и повреждения седла или уплотнительных поверхностей.

Не используйте шаровой кран для непрерывного дросселирования, если его применение не было технически оценено с учетом выбранного седла и условий эксплуатации.

Перед техническим обслуживанием изолируйте трубопровод, сбросьте давление и убедитесь, что клапан безопасен в обслуживании. Для автоматических клапанов отключите или изолируйте питание привода или источник управления, как того требует применимая процедура технического обслуживания.

Проверка качества и документация

Проверка производства может включать проверку материалов, проверку размеров, сборку корпуса и испытания под давлением в соответствии с применимыми требованиями к продукту и заказу. API 598 используется для требований к проверке и испытаниям клапанов, а ASME B16.34 касается соответствующих требований к конструкции клапанов, давлению, температуре и размерам.

Для проектов, требующих отслеживания, перед производством следует подтвердить марку материала, характеристики клапана, требования к испытаниям и конфигурацию привода. Shangtai может просмотреть технические чертежи и информацию о применении, если проект требует определенной конфигурации клапана и автоматизации.

Часто задаваемые вопросы

1. Для чего используется фланцевый шаровой кран ANSI класса 150 с основанием привода ISO 5211?

Фланцевый шаровой кран ANSI класса 150 с основанием для привода по стандарту ISO 5211 используется для изоляции включения/выключения в промышленных трубопроводных системах, где требуются фланцевое соединение класса 150 и интерфейс неполнооборотного привода. Его можно настроить для ручного или автоматического управления в зависимости от размера клапана, рабочего крутящего момента и требований к системе.

2. В чем разница между номиналом класса 150 и максимальным давлением, указанным в таблице?

Класс 150 — это обозначение класса давления, а указанное значение 285 фунтов на квадратный дюйм — это максимальное значение давления для конкретного продукта. Допустимое рабочее давление следует подтверждать в зависимости от размера клапана, материала, температуры и применимого номинального значения давления и температуры, а не предполагать, что одно значение давления применимо к каждому рабочему состоянию.

3. Какой привод можно установить на клапан?

Пневматические и электрические неполнооборотные приводы можно рассматривать, если их монтажный интерфейс и выходной крутящий момент соответствуют клапану. Для подходящей конфигурации также может быть рассмотрено гидравлическое приведение в действие. Выбор привода должен включать требования к крутящему моменту, вращению, питанию или воздуху, а также требования к управлению.

4. Почему для седла клапана используется RPTFE?

RPTFE указан в качестве материала седла в поставляемой конфигурации продукта. Его пригодность зависит от рабочей среды, давления и температуры. Если в процессе эксплуатации используются агрессивные химические вещества или температура выходит за пределы указанного диапазона, перед выбором следует проверить материалы седла и уплотнений.

5. Что необходимо подтвердить перед заказом фланцевого шарового крана?

Подтвердите размер клапана, класс класса 150, стандарт фланца и облицовку, среду, давление, температуру, сочетание материалов и метод работы. Для автоматического клапана также следует указать тип привода, крутящий момент, монтажный размер ISO 5211 и требования к управлению.

6. Можно ли заменить материал клапана на нержавеющую сталь 316?

В зависимости от применения могут быть рассмотрены другие конфигурации материалов. При выборе материала следует учитывать условия коррозии, давление, температуру и совместимость с рабочей средой. Окончательные материалы корпуса, шара, штока и седла должны быть подтверждены в спецификации продукта перед началом производства.
