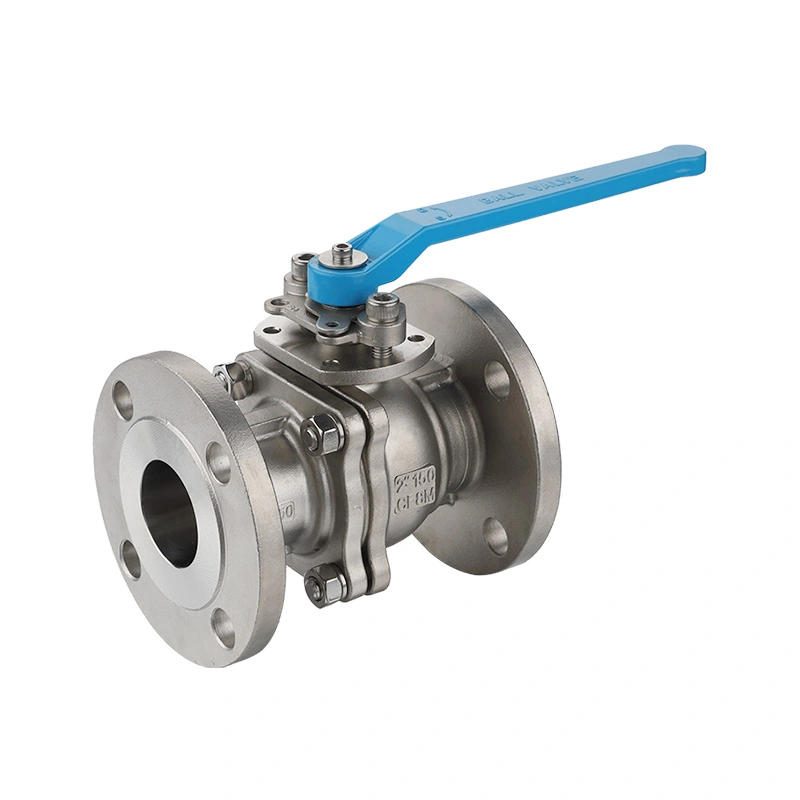

Фланцевый шаровой кран из нержавеющей стали ANSI 150LB

Фланцевый шаровой кран из нержавеющей стали ANSI 150LB представляет собой шаровой кран из нержавеющей стали с фланцевыми торцевыми соединениями, предназначенный для трубопроводных систем, использующих класс давления ASME класса 150. В нем используется вращающийся на четверть оборота шарик для запуска или остановки потока совместимых жидкостей, и он обычно используется для изоляции включения/выключения в промышленных трубопроводных системах.

ANSI 150LB относится к классу давления ASME Class 150. Фактическое допустимое рабочее давление зависит от размера клапана, материала, рабочей температуры и применимого соотношения давления и температуры. Конструкция из нержавеющей стали обеспечивает корпус клапана устойчивым к коррозии и может быть выполнена из таких материалов, как нержавеющая сталь 304 или 316, в зависимости от применения.

Фланцевое соединение позволяет привинчивать клапан непосредственно к соответствующим фланцам трубопровода, обеспечивая практичный метод соединения для промышленных трубопроводных систем и облегчая будущие проверки или техническое обслуживание. Механизм шарового крана обеспечивает быстрое четвертьоборотное открытие и закрытие трубопровода.

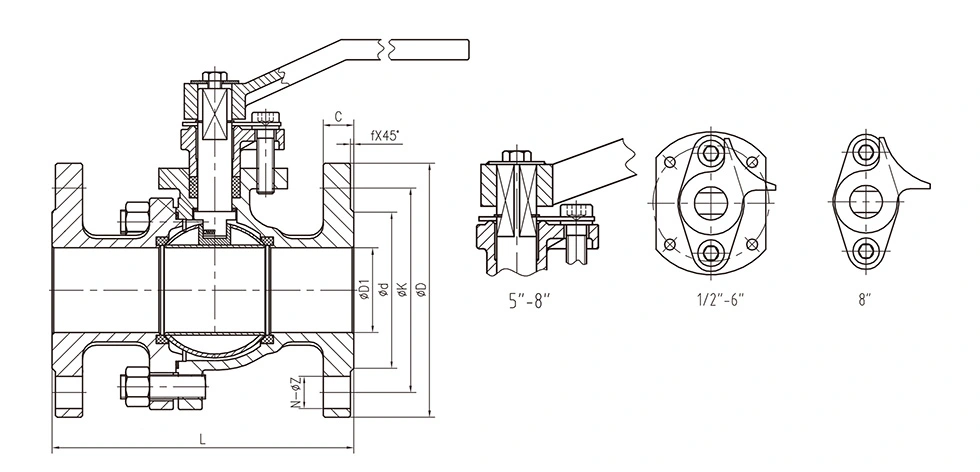

Основные размеры

Общие размеры:

Промышленные приложения

В нашем фланцевом шаровом кране из нержавеющей стали ANSI 150LB используется уникальная трехступенчатая система уплотнения штока, оптимизированная для Многоцикловая работа, колебания давления и условия работы газообразной среды. Обеспечивает стабильность с нулевой утечкой. и выдающиеся противоусталостные характеристики для различных промышленных жидкостных систем:

Нефтяная и химическая промышленность

Подходит для технологических трубопроводов, ответвлений и транспортировки легкого топливного газа. Многоступенчатое уплотнение штока надежно предотвращает утечку легковоспламеняющихся и взрывоопасных сред при нестабильном давлении.

Специализированные газовые системы

Идеально подходит для контуров высокого давления азота, кислорода, водорода и сжатого воздуха, широко используемых в газовой лазерной резке. снабжение, заправка и частые старт-стопные газопроводы.

Энергетика и теплотехника

Применимо к инженерным трубопроводам и вспомогательным жидкостным линиям. Он противостоит старению уплотнения, вызванному переменным температура и давление, обеспечивающие долгосрочную стабильную работу.

Фармацевтическая и тонкая химическая промышленность

Обеспечивает плотную изоляцию агрессивных и чистых технологических жидкостей. Двунаправленная конструкция уплотнения позволяет избежать воздействия среды. протечек и внешних загрязнений, отвечающих высоким требованиям безопасности и санитарным нормам.

Общие промышленные и гидравлические системы

Идеально подходит для стендов для испытаний под давлением и автоматизированного жидкостного оборудования. Отличные характеристики против усталости адаптируются к рабочие сценарии частого переключения и пульсового давления.

Почему стоит выбрать Шантай?

Эксклюзивная трехступенчатая система уплотнения штока

Оснащен пирамидальным самозатягивающимся первичным уплотнением, вторичным уплотнительным кольцом из витона и подпружиненным V-образным кольцом Belleville. третичное уплотнение. Его самоусиливающиеся характеристики уплотнения компенсируют износ и тепловую деформацию, устраняя необходимость в штоке. утечка при длительной многоцикловой работе.

Двунаправленная защитная структура

Модернизированная система уплотнений предотвращает внутреннюю утечку среды и блокирует попадание внешней пыли, влаги и загрязнений. входя в клапан, эффективно продлевая срок службы и снижая затраты на техническое обслуживание.

Стандартизированное американское стандартное производство

Изготовлено и испытано в соответствии с API 608/ISO 17292, ASME B16.34 и API 598. Соответствует ASME B16.5 (фланец) и ASME. Стандарты B16.10 (личное общение), обеспечивающие полную совместимость с глобальными промышленными проектами.

Защита от усталости и безопасная структура

Усиленный корпус клапана выдерживает импульсное давление и сильные удары давления без деформации. Встроенный антивыброс Конструкция штока исключает угрозу безопасности, связанную с избыточным давлением.

Статически-проводящий антистатический дизайн

Имеет профессиональную антистатическую структуру, которая постоянно проводит статическое электричество, возникающее в результате трения. между средней и внутренней частями. Это позволяет избежать накопления статического заряда и риска возникновения искр, обеспечивая безопасную работу трубопроводы горючих, взрывоопасных и газообразных сред, соответствующие требованиям промышленной безопасности.

Низкие эксплуатационные расходы и экономичность

Оптимизирован для сценариев частого переключения и обладает превосходными характеристиками против усталости. Это сокращает время простоя оборудования и частота замены, что снижает долгосрочные эксплуатационные расходы по сравнению с обычными клапанами с одинарным уплотнением.

Эксклюзивная сервисная поддержка

Поддержка лазерного индивидуального логотипа и дизайна упаковки

Предоставляем услуги OEM/ODM

Полностью проверен перед отправкой с завода, с приложенным отчетом о проверке качества.

Дополнительные дополнительные услуги, такие как защита от столкновений и усиленная упаковка для морских перевозок.

Часто задаваемые вопросы

1. Что означает ANSI 150LB для фланцевого шарового крана из нержавеющей стали?

ANSI 150LB относится к классу давления ASME Class 150, используемому для клапана и его фланцевого соединения. Фактическое допустимое рабочее давление зависит от размера клапана, материала, рабочей температуры и применимого соотношения давления и температуры.

2. Какие стандарты фланцев доступны для этого шарового крана?

Стандарты фланцев могут быть выбраны в соответствии с требованиями трубопроводной системы и проекта. Общие конфигурации могут включать фланцы ASME B16.5, в то время как для конкретных применений могут рассматриваться другие стандарты фланцев.

3. Какие материалы из нержавеющей стали можно использовать для клапана?

Обычные материалы корпуса включают нержавеющую сталь марок 304 и 316, марка которой выбирается в зависимости от рабочей среды, температуры, давления и условий коррозии. Другие комбинации материалов могут быть доступны по запросу.

4. С какой средой может работать фланцевый шаровой кран из нержавеющей стали ANSI 150LB?

Клапан можно использовать для воды, масла, газа и других совместимых промышленных жидкостей. Материал корпуса клапана, шара, седла и уплотнений следует выбирать в соответствии с химической совместимостью, давлением и температурой фактической среды.

5. Подходит ли этот фланцевый шаровой кран для работы при высоких температурах?

Применимый диапазон температур зависит от материалов клапана, материала седла и номинального давления и температуры. Фактическая рабочая температура должна быть подтверждена при выборе клапана, чтобы убедиться, что конфигурация соответствует предполагаемым условиям эксплуатации.

6. Может ли клапан быть оснащен пневматическим или электрическим приводом?

Да. Фланцевый шаровой кран может быть сконфигурирован для ручного, пневматического или электрического управления в зависимости от размера клапана, требуемого рабочего крутящего момента и системы управления. Привод должен быть правильно подобран к клапану и фактическим условиям эксплуатации.

7. Какая информация необходима для выбора правильного фланцевого шарового крана?

Ключевая информация для выбора включает номинальный размер клапана, класс давления, стандарт фланца, рабочую среду, рабочее давление, температуру, требуемый материал и метод работы. Чертежи трубопроводов или сведения о применении также могут помочь определить подходящую конфигурацию.

8. Можно ли изготовить фланцевый шаровой кран из нержавеющей стали по индивидуальному заказу?

Да. Марки материалов, характеристики фланцев, материалы седел и уплотнений, работа клапана и другие детали конфигурации могут быть выбраны в соответствии с требованиями проекта. Чертежи или технические характеристики можно просмотреть перед производством.
