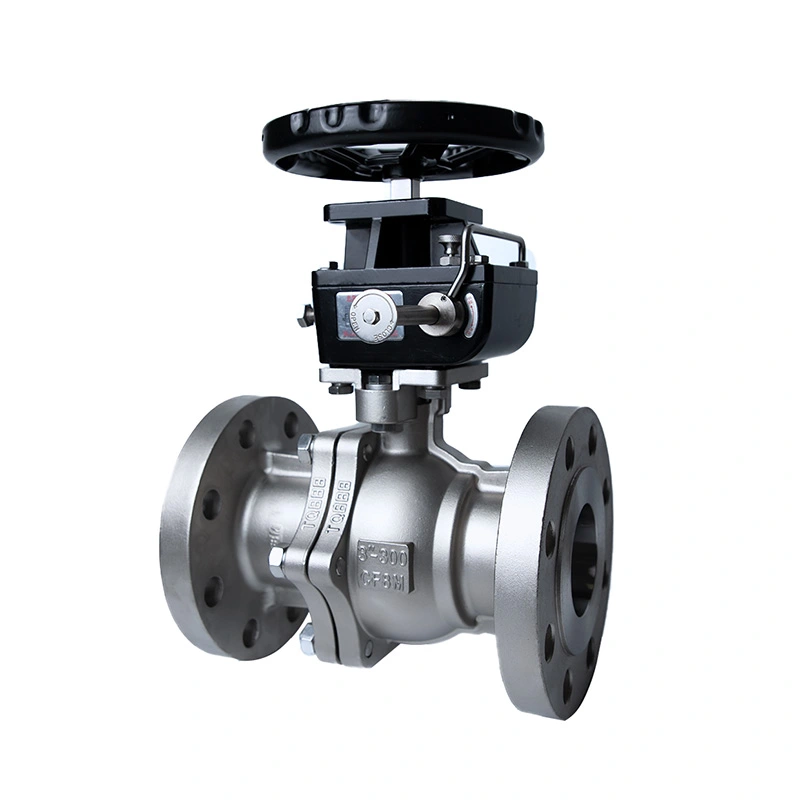

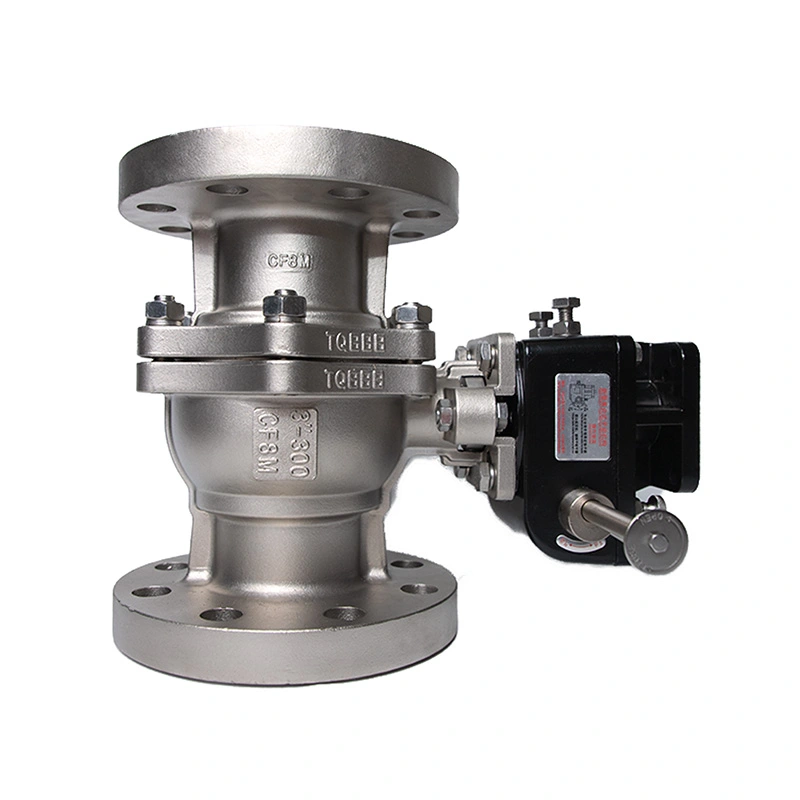

Фланцевый шаровой кран ANSI 300LB с основанием ISO 5211 для привода

Фланцевый шаровой клапан ANSI 300LB с основанием для привода согласно ISO 5211 предназначен для изоляции промышленных трубопроводов, где требуется фланцевый клапан класса 300 и готовность к работе привода. Его ограничитель давления и внутренние компоненты из нержавеющей стали рассчитаны на указанный диапазон давления и температуры, а конфигурация клапана может быть адаптирована для ручного, пневматического или электрического управления в зависимости от применения.

Shangtai производит промышленные шаровые краны в Вэньчжоу, провинция Чжэцзян, Китай. При этом механическая обработка, сборка, испытания под давлением, проверка и окончательная подготовка выполняются в соответствии с применимыми требованиями к продукции. Для заказов на проект размеры клапана, конфигурации материалов, требования к приводу, чертежи и техническая документация могут быть подтверждены до начала производства.

Основные размеры

Конструкция клапана и выбор материала

В клапане используется корпус из нержавеющей стали конструкции ASTM A351 CF8M (316), а шар и шток соответствуют стандарту ASTM A182 F316. Эти материалы обеспечивают единообразную конфигурацию из нержавеющей стали для границы давления и основных компонентов, контактирующих с рабочей средой. Седло из RPTFE, состоящее из PTFE с 15 % наполнителя, выбирается для указанного рабочего диапазона и перед заказом должно быть проверено на соответствие фактической технологической среде и температуре.

Корпус из нержавеющей стали

Корпус ASTM A351 CF8M (316) образует основную конструкцию клапана, выдерживающую давление. Конструкция из нержавеющей стали может рассматриваться для промышленных сред, где совместимость материалов и коррозионная стойкость являются важными факторами выбора.

316 Шар и стержень

Шарик и шток изготовлены из материала ASTM A182 F316 в соответствии с указанной конфигурацией. Шар обеспечивает четвертьоборотный элемент регулирования потока, а шток передает рабочий крутящий момент от ручки или привода к шару.

Сиденье из РПТФЭ

Седло из RPTFE обеспечивает уплотняющую поверхность вокруг шара. Выбор седла следует проверять с учетом среды, рабочей температуры, давления и требуемых условий эксплуатации, поскольку совместимость седел клапана может различаться в зависимости от различных технологических жидкостей.

Конфигурация фланцевого шарового крана класса 300

Конфигурация класса 300 предназначена для трубопроводных систем, требующих более высокого класса давления, чем класс 150. Указанное максимальное давление составляет 740 фунтов на квадратный дюйм, но допустимое рабочее давление не следует определять только на основе номинального класса. Фактическая допустимое давление зависит от размера клапана, материала, температуры и применимого номинального давления и температуры.

Фланцевые концы RF обеспечивают болтовое соединение с соответствующими фланцами трубопровода. Во время выбора номинальный размер трубы, размеры фланцев, класс давления, тип облицовки, расположение прокладок, характеристики болтов и доступное пространство для установки должны быть сопоставлены с системой трубопроводов.

ISO 5211 Монтаж привода

Фланцевый шаровой клапан ANSI 300LB с основанием для привода согласно ISO 5211 можно настроить для автоматической работы через монтажный интерфейс ISO 5211. Привод следует выбирать в соответствии с рабочим моментом клапана и фактическими условиями эксплуатации, а не только по размеру клапана.

Для автоматического управления включением/выключением можно рассмотреть возможность использования пневматических и электрических приводов. В зависимости от системы управления могут потребоваться дополнительные компоненты, такие как электромагнитные клапаны, концевые выключатели, устройства обратной связи по положению или позиционеры. Перед сборкой необходимо подтвердить доступный монтажный интерфейс, крутящий момент привода, угол поворота, подачу питания или воздуха и управляющий сигнал.

Ручное управление

Ручное управление может использоваться там, где клапан управляется локально и автоматическое управление не требуется. Метод работы следует выбирать в зависимости от размера клапана, положения установки, рабочей частоты и требуемого рабочего крутящего момента.

Пневматический привод

Пневматический привод подходит для систем, где имеется сжатый воздух и требуется быстрый поворот на четверть оборота. Крутящий момент привода должен учитывать соответствующие условия эксплуатации клапана и трение седла.

Электрический привод

Электрический привод можно использовать, когда клапан необходимо интегрировать в электрическую систему управления. Во время выбора привода следует подтвердить напряжение, рабочий цикл, крутящий момент, пределы хода, требования к обратной связи и условия окружающей среды.

Производственный процесс

1. Техническое подтверждение

Перед производством проверяются необходимый размер клапана, номинал класса 300, материалы корпуса и трима, рабочая среда, температура, конфигурация седла, присоединительные размеры, метод работы и требования к приводу. Чертежи и технические характеристики можно проверить, если клапан является частью более крупного проекта трубопроводов или автоматизации.

2. Подготовка и проверка материала.

Входящие материалы и приобретенные компоненты проверяются на соответствие применимым требованиям производства и контроля. Идентификация материала, размеры, состояние поверхности и сопутствующая документация по материалам могут быть проверены для заказов, требующих отслеживания.

3. Обработка с ЧПУ

Обработка на станках с ЧПУ используется для соединений корпуса клапана, поверхностей фланцев, компонентов шара и штока, областей уплотнения, отверстий для болтов и других точных деталей. Контроль размеров важен для поддержания правильного соосности корпуса клапана, соединения трубопровода и рабочих компонентов.

4. Подготовка компонентов

Перед сборкой подготавливаются шары клапанов, уплотнительные поверхности, штоки, седла, набивки, прокладки, крепежные детали и другие детали. Требования к обработке и очистке поверхности зависят от материала и предполагаемого применения.

5. Сборка и производственный контроль

Внутренние компоненты собираются по заданной конфигурации. Проверки могут включать выравнивание штока, перемещение шара, установку уплотнительных компонентов, размеры фланцев, сборку корпуса и размеры монтажного интерфейса привода.

6. Давление и функциональные испытания

Готовые клапаны подвергаются соответствующим испытаниям на давление корпуса и герметичность седла. Перед выпуском также проверяются рабочие функции, условия, связанные с крутящим моментом, внешний вид, маркировка и другие указанные параметры проверки.

7. Окончательная проверка и упаковка.

Заключительная проверка включает идентификацию продукта, необходимые документы, состояние клапана, защитные чехлы, аксессуары и упаковку. Поверхности фланцев и другие открытые поверхности соединений должны быть защищены во время транспортировки, чтобы снизить риск повреждения при транспортировке.

Типичные применения

Водоподготовка и инженерные трубопроводы

Используется для изоляции в водоочистном оборудовании, инженерных трубопроводах, насосных системах и связанных с ними промышленных системах водоснабжения, когда выбранные материалы совместимы с рабочей средой.

Нефтегазовые системы

Применяется для изоляции трубопроводов и соединений оборудования в нефтегазовых системах, где класс давления, спецификация материала, конфигурация седла и применимые стандарты соответствуют требованиям проекта.

Химическая обработка

Может быть указан для совместимых химических технологических сред. При выборе материала следует учитывать химический состав, концентрацию, температуру, давление и потенциальное воздействие на корпус, шар, шток и седло.

Энергетические и промышленные технологические системы

Фланцевое соединение и конфигурация класса 300 делают этот клапан подходящим для избранных трубопроводов промышленных процессов, коммунальных сетей и энергосистем, где требуются болтовые соединения трубопроводов и четвертьоборотная изоляция.

Рекомендации по выбору и установке

Выбор клапана следует начинать с фактических условий эксплуатации, а не только с номинального размера трубы. Перед заказом необходимо подтвердить следующую информацию:

Середина:Определите жидкость и проверьте ее совместимость с материалами корпуса, шара, штока, седла, уплотнения и прокладки.

Давление и температура:Подтвердите нормальное и максимальное рабочее давление, температурный диапазон, колебания давления и применимые номинальные значения давления и температуры.

Фланцевое соединение:Сопоставьте размер фланца клапана, рейтинг класса 300, поверхность RF, расположение отверстий для болтов, тип прокладки и размеры фланца трубопровода.

Конфигурация потока и порта:Подтвердите, требуется ли конструкция с полным или уменьшенным отверстием, исходя из пропускной способности, перепада давления и требований к трубопроводу.

Привод:Для автоматических клапанов обеспечьте необходимый рабочий крутящий момент, тип привода, источник питания или воздуха, управляющий сигнал и требования к обратной связи.

Установка:Перед завинчиванием фланцы трубопровода должны быть правильно выровнены. Клапан не следует устанавливать принудительно в положение, компенсирующее несоосность трубопровода, и во время работы клапан должен оставаться в пределах заданных пределов давления и температуры.

Тестирование и документация

Проверка клапана может включать испытание корпуса под давлением, испытание на герметичность седла, проверку размеров, эксплуатационные проверки, визуальный осмотр и проверку маркировки в соответствии с применимыми требованиями заказа. API 598 предназначен для тестирования и проверки этого клапана.

Техническая документация может быть предоставлена ​​в соответствии с конфигурацией продукта и требованиями проекта. Доступные документы могут включать листы данных продукта, габаритные чертежи, информацию о материалах, записи проверок и применимую документацию по испытаниям.

Часто задаваемые вопросы

Вопрос 1: Для чего используется фланцевый шаровой кран ANSI 300LB с основанием привода ISO 5211?

Фланцевый шаровой кран ANSI 300LB с основанием для привода по ISO 5211 используется для изоляции промышленных трубопроводов и автоматического управления подачей/выключением жидкости. Он подходит для совместимых применений с водой, нефтью, газом, химическими, коммунальными и промышленными процессами в пределах указанных ограничений по давлению, температуре и материалам.

Вопрос 2: Означает ли класс 300, что клапан всегда может работать при давлении 300 фунтов на квадратный дюйм?

Нет. Класс 300 — это обозначение класса давления, а не фиксированное значение давления в фунтах на квадратный дюйм. Допустимое рабочее давление зависит от материала клапана, размера, рабочей температуры и применимого номинального давления и температуры.

В3: Как следует выбирать привод?

Привод следует выбирать в соответствии с требуемым рабочим крутящим моментом клапана, условиями эксплуатации, рабочей частотой и требованиями к управлению. Для пневматического или электрического привода перед сборкой также следует проверить монтажный интерфейс и характеристики привода.

В4: Какой материал седла поставляется с этим клапаном?

В указанной конфигурации в качестве материала седла используется RPTFE (PTFE+15% fv). Другие конфигурации седла или уплотнения могут быть рассмотрены, когда для других сред или температурных условий требуется другой материал.

В5: Может ли клапан поставляться с пневматическим или электрическим приводом?

Да. Клапан может быть сконфигурирован для ручного управления или снабжен совместимым пневматическим или электрическим приводом. Выбор привода должен быть подтвержден в соответствии с размером клапана, рабочим крутящим моментом, методом управления и требованиями к установке.

В6: Какую информацию следует предоставить при запросе предложения?

Полезная информация включает размер клапана, класс давления, среду, рабочее давление, температуру, материал корпуса, материал седла, требования к фланцам, метод работы, характеристики привода, количество, а также любые необходимые чертежи или технические стандарты.

В7: Могут ли быть предоставлены технические чертежи и документы на материалы?

Да. Чертежи изделия, информация о размерах, сведения о материалах, протоколы проверок и другая применимая техническая документация могут быть предоставлены в соответствии с конфигурацией клапана и требованиями проекта.
