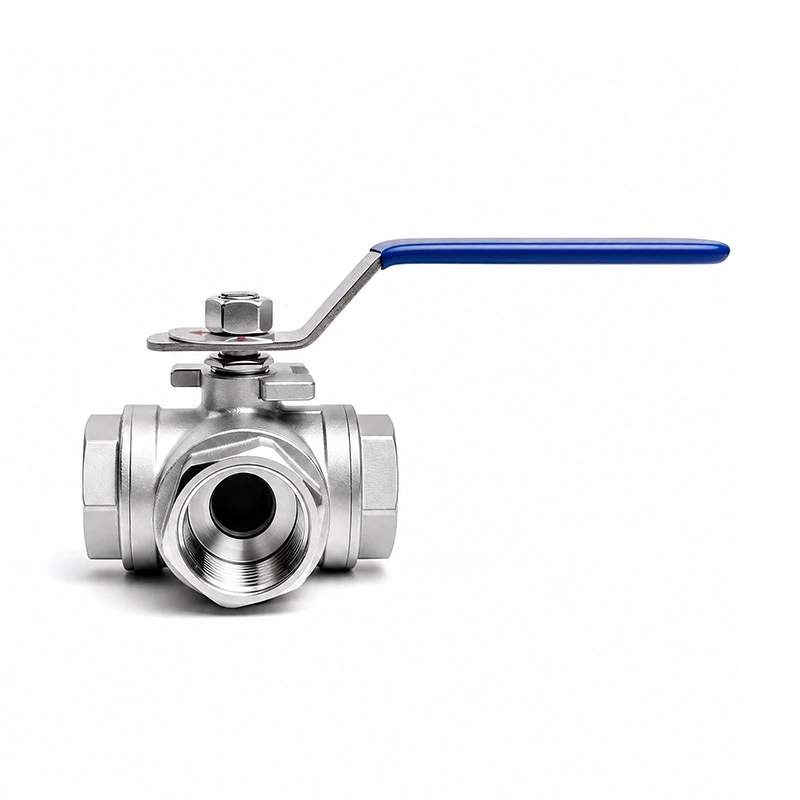

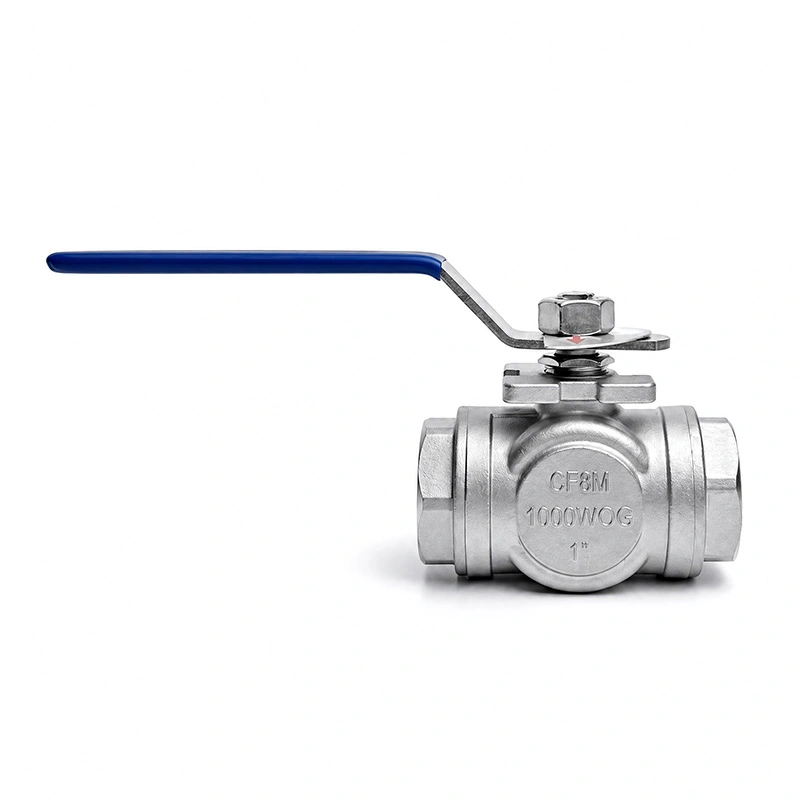

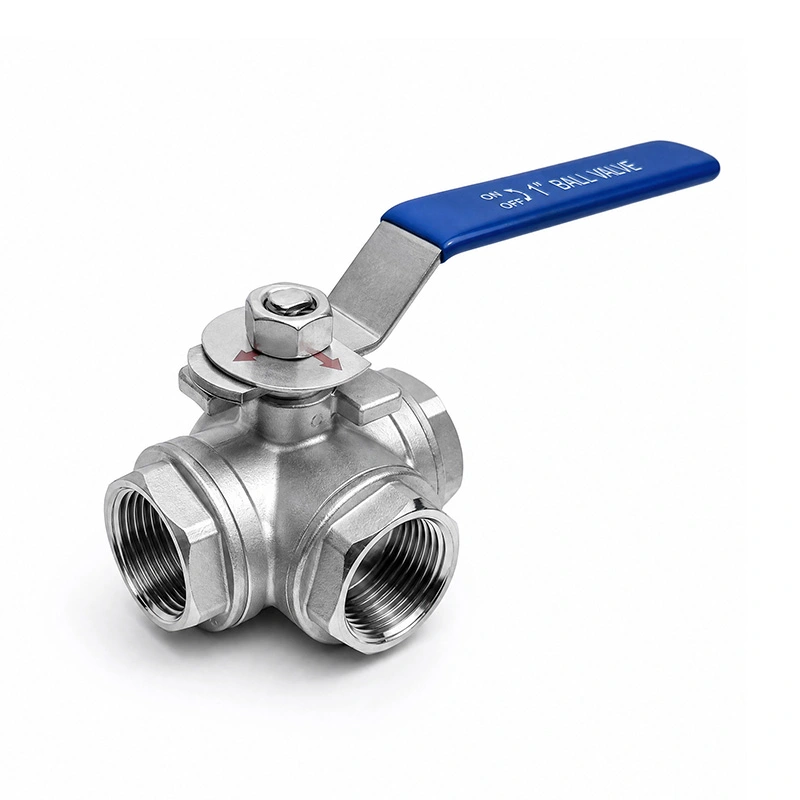

Трехходовой шаровой клапан T-порт

Т-образный трехходовой шаровой кран предназначен для трубопроводных систем, требующих гибкого управления потоком с помощью одного компактного клапан. Его Т-образный канал потока может соединять несколько направлений трубопровода, что делает его пригодным для смешивания, отклонения, обход или распространение средств массовой информации.

По сравнению с использованием нескольких двухходовых клапанов, трехходовой шаровой кран с Т-образным отверстием помогает упростить компоновку трубопровода, снизить точки подключения и повысить эффективность работы систем управления жидкостью.

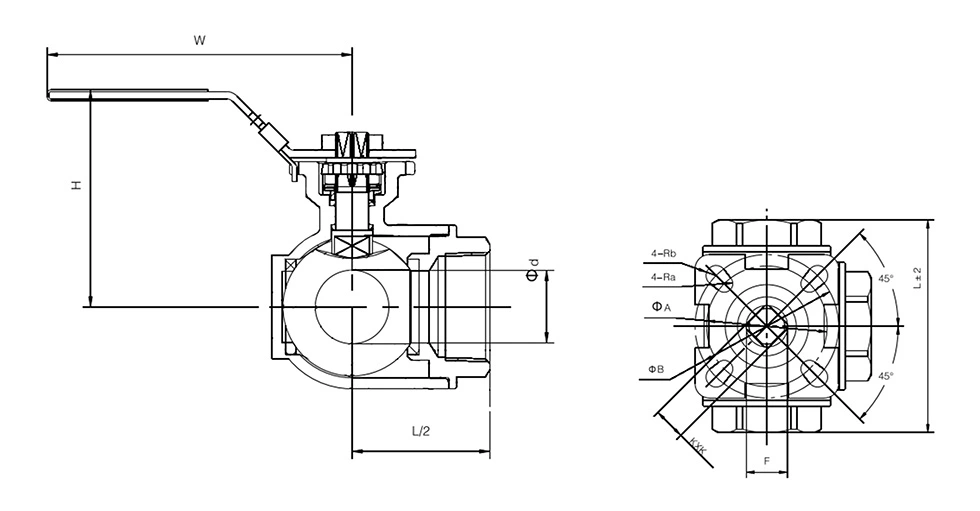

Основные размеры

* N: Концы резьбы соответствуют ANSI B 2,1 NPT.
* B: Концы резьбы соответствуют BS21 BSP.

Почему выбирают нас

Производитель исходного клапана

Shangtai — профессиональный завод по производству клапанов, расположенный в Вэньчжоу, провинция Чжэцзян, Китай, всего в 10 минутах от аэропорта.

Сертифицированная производственная система

Наше производство соответствует стандартам управления качеством ISO 9001 и требованиям сертификации CE.

Тонкая обработка резьбы

Прецизионно обработанная резьба обеспечивает плавную установку, стабильное соединение и надежную герметизацию.

Полный контроль качества

Стандартизированный контроль применяется при проверке материалов, механической обработке, сборке, испытаниях под давлением и упаковке.

Проверка материалов на месте

Оснащенные устройствами для тестирования материалов, мы поддерживаем проверку материалов на месте для большей уверенности при покупке.

Возможность разработки пресс-форм

Мы можем поддержать разработку пресс-форм и индивидуальное производство в соответствии с чертежами, образцами или требованиями OEM.

Быстрый ответ после продажи

Наша сервисная команда обеспечивает своевременную поддержку при выборе продукции, сопровождении заказа и решении послепродажных вопросов.

Применимые отрасли

Водоочистка:Используется в водораспределительных, фильтрационных и технологических трубопроводах, где поток необходимо перенаправлять между соединенными линиями.

Химическая обработка:Подходит для транспортировки химикатов, дозирования и технологических трубопроводов, когда материалы клапанов и уплотнений совместимы с рабочей средой.

Системы отопления, вентиляции и кондиционирования: Applied in heating and cooling circulation systems for switching or diverting flow between different branches.

Фармацевтическая обработка:Подходит для технологического оборудования и чистых инженерных систем, где тип соединения, материалы клапана и внутренняя конфигурация соответствуют действующим санитарным требованиям.

Промышленная автоматизация:Используется на автоматизированных узлах, манифольдах и технологическом оборудовании, где необходимо контролировать несколько направлений трубопровода с помощью одного трехходового клапана.

Общее распределение жидкости:Применимо к устройствам смешивания, отвода и перепуска жидкостей в зависимости от давления, температуры и характеристик материала клапана.

Часто задаваемые вопросы

В1: Какова основная функция трехходового шарового крана с Т-образным отверстием?

Конфигурация Т-образных портов может соединять различные комбинации трех портов клапана при вращении шара. Его можно использовать для отклонения потока, смешивания потоков, организации байпаса или переключения между ветвями трубопровода, в зависимости от ориентации порта и требуемого рабочего положения.

В2: В чем разница между T-портом и L-портом?

Конфигурации T-порта и L-порта обеспечивают разные пути потока. Т-образный порт может соединять три порта в определенных положениях шара, что делает его пригодным для применений, требующих более одного расположения потока. L-порт обычно соединяет два порта одновременно и обычно используется для переключения потока между двумя направлениями.

В3: Может ли Т-образный клапан распределять поток на два выхода?

Да, Т-образный клапан может пропускать поток от одного входа к двум выходам в подходящих конфигурациях. Однако на фактическое распределение потока влияют перепад давления, сопротивление на выходе, размер трубы и расположение системы. Не следует предполагать, что два выхода будут получать одинаковый поток.

В4: Какая информация необходима при выборе трехходового шарового крана?

Укажите размер клапана, рабочую среду, давление, температуру, стандарт соединения, материалы корпуса и уплотнения, требуемую схему потока и метод работы. Для автоматизированных систем также следует подтвердить тип привода и требуемый рабочий крутящий момент.

Q5: Для чего используется Т-образное отверстие трехходового шарового клапана?

A Трехходовой шаровой клапан T-портиспользуется, когда система трубопроводов требует нескольких путей потока через три соединенных порта. Фактическая функция потока зависит от внутренней геометрии порта, положения шара и расположения трубопровода, поэтому перед заказом необходимо подтвердить требуемую схему потока.

В6: Можно ли проверить материалы клапана перед отправкой?

Да. Проверка и проверка материалов могут быть организованы в соответствии с конфигурацией продукта и требованиями заказа. Если указано, также может быть предоставлена ​​документация по материалам или протоколы проверок.
