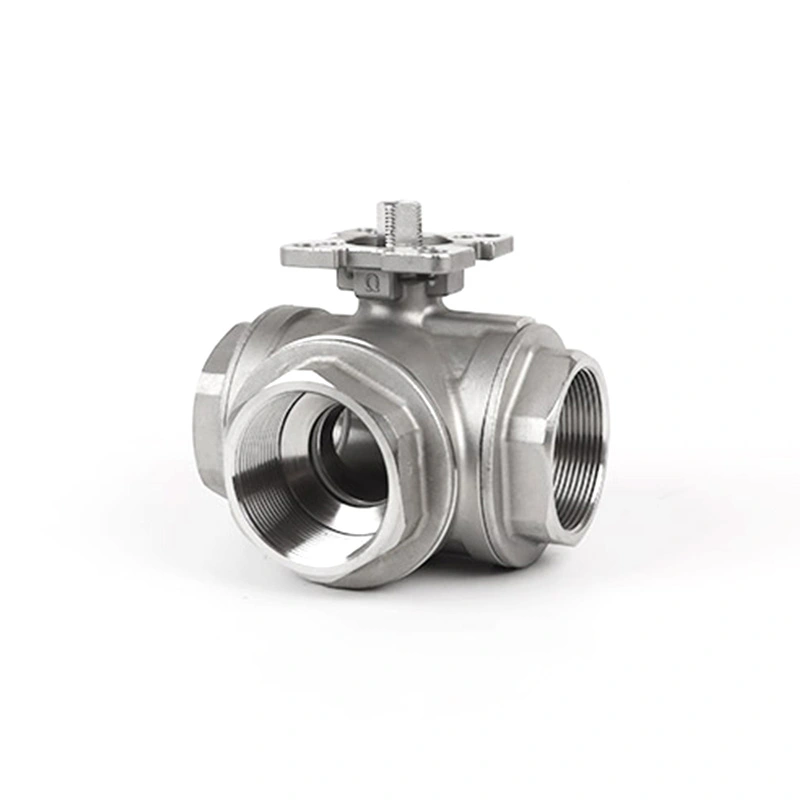

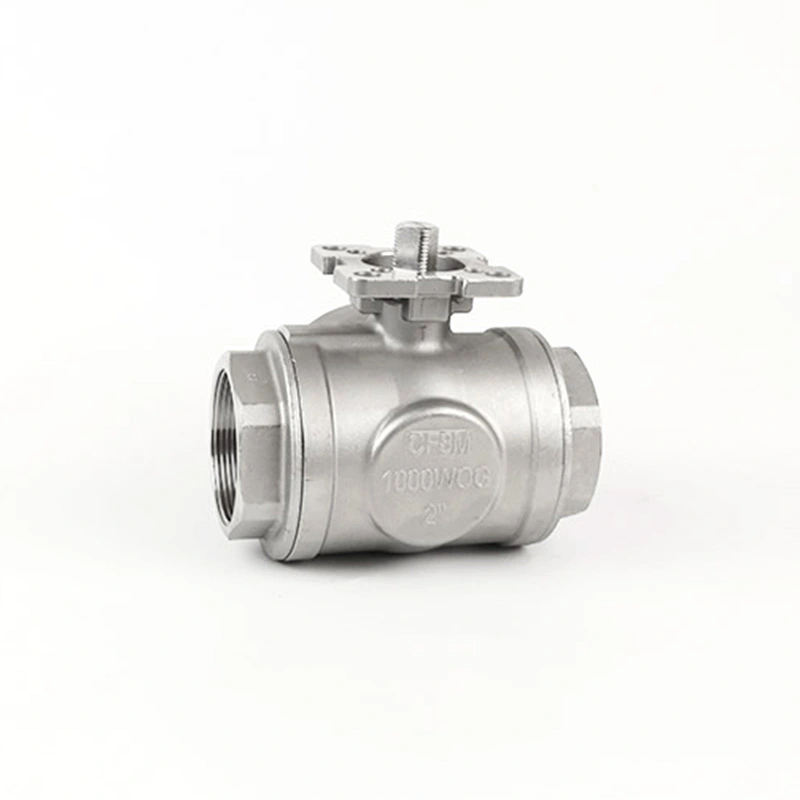

Трехходовой шаровой кран с Т-образным отверстием на площадке для прямого монтажа ISO 5211

Трехходовой шаровой клапан Shangtai с Т-образным отверстием для прямого монтажа по стандарту ISO 5211 создан для гибкого управления потоком в промышленных трубопроводных системах. Конструкция Т-образного порта поддерживает смешивание, отклонение и распределение потока в разных направлениях, а монтажная площадка ISO 5211 делает установку привода быстрой и стабильной.

Являясь производителем клапанов в Вэньчжоу, Китай, Shangtai предлагает конкурентоспособные цены напрямую с завода, надежные производственные мощности и широкое признание на китайском рынке клапанов. Наш завод находится всего в 10 минутах от аэропорта, что делает посещение и осмотры удобными.

Введение продукта

Этот трехходовой шаровой клапан с Т-образным отверстием подходит для применений, где один клапан должен контролировать несколько направлений потока. По сравнению со стандартными двухходовыми клапанами он помогает упростить компоновку трубопроводов, уменьшить пространство для установки и повысить эффективность управления системой.

Основные размеры

Ключевые преимущества включают в себя:

Конструкция с Т-образным отверстием для смешивания, отклонения или распределения среды.

Монтажная площадка ISO 5211 для прямого подключения пневматического или электрического привода.

Дополнительный кронштейн не требуется, что помогает уменьшить высоту установки и улучшить выравнивание привода.

Прецизионные резьбовые концы для плавной сборки и надежного соединения труб.

Стабильные характеристики уплотнения для надежной ежедневной эксплуатации.

Поддержка OEM/ODM, подкрепленная возможностями Shangtai по разработке пресс-форм.

Чертежи параметров продукта доступны для подтверждения размеров, согласования проекта и технической оценки.

Процесс контроля качества

Shangtai придерживается стандартизированной системы контроля, охватывающей IQC, IPQC, FQC и OQC, чтобы держать качество под контролем от материала до отгрузки.

IQC - Входной контроль качества

Сырье проверяется перед производством. Оборудование для испытаний материалов обеспечивает проверку материалов на месте.

IPQC — внутрипроизводственный контроль качества

Во время обработки и сборки проверяются основные размеры, точность резьбы, качество поверхности и размеры колодок согласно ISO 5211.

FQC – окончательный контроль качества

Готовые клапаны проверяются на внешний вид, работу, герметичность и надежность давления в соответствии с требованиями заказа.

OQC — исходящий контроль качества

Перед доставкой проверяются упаковка, маркировка, количество и документы на предмет готовности товара к безопасной отправке.

Часто задаваемые вопросы

Вопрос 1: Как шарик с Т-образным отверстием определяет направление потока?

Путь потока определяется расположением внутренних портов и положением вращения шара. Перед установкой необходимо подтвердить необходимое соединение между тремя портами трубопровода, чтобы положение ручки клапана или привода соответствовало предполагаемому пути потока.

В2: Можно ли использовать Т-образный клапан как для смешивания, так и для отвода?

Да, конфигурация Т-образного порта может использоваться для различных схем трехходового потока. Подходит ли он для смешивания, отклонения или распределения, зависит от геометрии порта, условий давления и расположения трубопроводов. Требуемая схема потока должна быть указана при заказе.

В3: Должен ли привод соответствовать крутящему моменту клапана?

Да. Привод должен обеспечивать достаточный крутящий момент для клапана в реальных условиях эксплуатации. При выборе пневматического или электрического привода следует учитывать размер клапана, материал седла, рабочее давление, среду и рабочую частоту.

В4: Что следует учитывать при выборе седла клапана?

Материал седла следует выбирать в зависимости от рабочей среды, температуры, давления и требуемых характеристик уплотнения. Химическая совместимость особенно важна, когда клапан используется для агрессивных или технологических жидкостей.

В5: Можно ли использовать клапан этого типа на раме или коллекторе?

Да. Трехходовую конфигурацию можно использовать на технологических узлах, манифольдах и компактных узлах трубопроводов, где один клапан должен контролировать поток между несколькими ответвлениями. При проектировании системы следует учитывать доступное пространство, ориентацию портов и положение привода.

Вопрос 6: Что произойдет, если давление в трубопроводе в трех портах будет разным?

Различные условия давления могут влиять на направление потока, скорость потока и усилие, необходимое для управления клапаном. Поэтому конфигурацию клапана следует выбирать в соответствии с фактическими условиями давления в каждом подключенном порту, а не только на основе номинального размера трубы.

Вопрос 7: Что такое трехходовой шаровой кран с Т-образным отверстием на площадке для прямого монтажа по стандарту ISO 5211?

A Трехходовой шаровой кран с Т-образным отверстием на площадке для прямого монтажа ISO 5211представляет собой трехходовой клапан, сочетающий в себе шаровую конфигурацию с Т-образным отверстием и монтажный интерфейс привода согласно ISO 5211. Он предназначен для систем, требующих контролируемого потока между тремя трубопроводными соединениями, и может быть сконфигурирован для ручного или автоматического управления.
