Как трехходовой шаровой кран с L-образным отверстием может улучшить контроль потока в промышленных трубопроводных системах

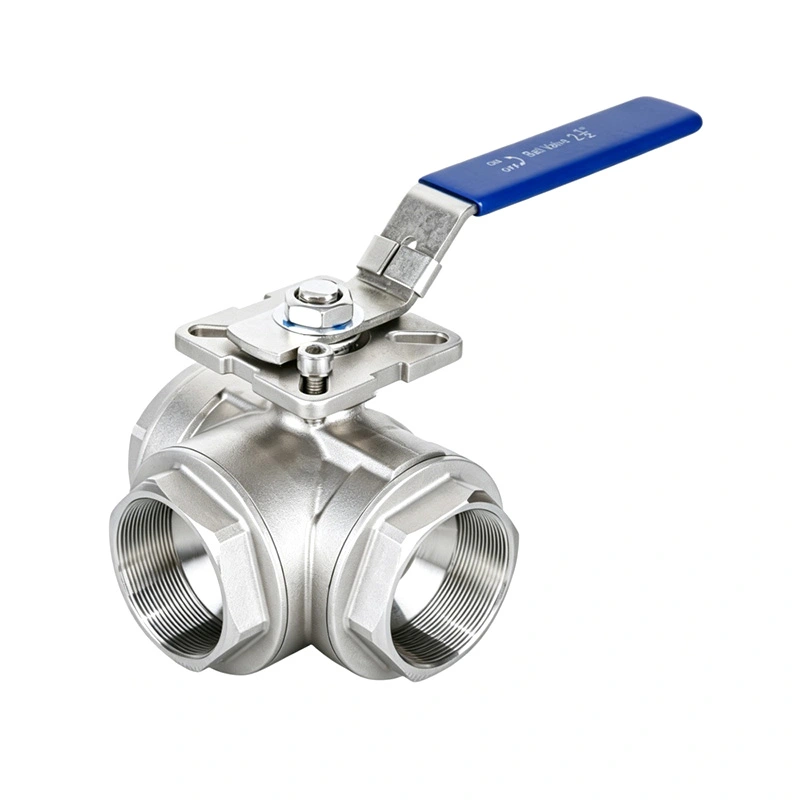

ШантайобеспечиваетТрехходовой шаровой клапан L-портпредназначен для надежного переключения потока в промышленных трубопроводных системах. Этот клапан, состоящий из трех частей, удлиненных концов, приваренных встык, и вариантов конструкции из нержавеющей стали помогает инженерам управлять маршрутизацией жидкости, упрощать компоновку трубопроводов и планировать техническое обслуживание с учетом сложных условий эксплуатации.

Трехходовой шаровой кран с L-образным соединением предназначен для перенаправления жидкости между двумя соединенными ветвями трубопровода. Его специально обработанный шарик образует L-образный проход, который совмещается с выбранными отверстиями при вращении ручки. В отличие от конструкции с Т-образным отверстием, которая позволяет одновременно подключать несколько портов в зависимости от его конфигурации, клапан с L-образным отверстием в основном используется для отклонения потока и выбора источника. Выбор правильного клапана требует внимания к ориентации порта, материалам корпуса, совместимости седла, номинальным значениям давления и температуры и стандартам соединения. В этом руководстве объясняются принцип работы, ключевые преимущества, промышленное применение и рекомендации по покупке трехходовых шаровых кранов с L-образным отверстием, помогая инженерам, группам технического обслуживания и промышленным покупателям принимать обоснованные решения.

Оглавление

• Что такое L-образный трехходовой шаровой клапан?
• Как работает трехходовой шаровой клапан с L-образным отверстием?
• L-порт против T-порта: в чем разница?
• Каковы основные преимущества?
• Где используются шаровые краны с L-образным отверстием?
• Как выбрать правильный клапан
• Технические характеристики для рассмотрения
• Рекомендации по установке и обслуживанию
• Часто задаваемые вопросы
• Вывод: принятие правильного решения по управлению потоком

Что такое L-образный трехходовой шаровой клапан?

Трехходовой шаровой кран представляет собой механическое устройство регулирования расхода с тремя отверстиями и вращающимся шаром внутри корпуса. Внутренний проход определяет, какие порты сообщаются при работе клапана. В конфигурации L-образного порта проход напоминает букву L, что позволяет клапану направлять жидкость между выбранными соединениями.

Например, трубопровод может иметь одно общее соединение и два альтернативных выхода. Клапан может направлять поступающую жидкость к первому выходу или перенаправлять ее на второй выход, в зависимости от внутреннего канала и положения ручки. Неиспользуемая ветвь изолируется в предполагаемом рабочем положении, если конструкция клапана поддерживает такое расположение.

Продукт Shangtai сочетает в себе принцип направления потока с трехкомпонентным корпусом и удлиненными концами, приваренными встык. Дополнительная длина приварного конца обеспечивает рабочее пространство для установки трубопровода и может быть полезна при изолированной или подземной прокладке трубопроводов, где указанная конструкция требует дополнительного зазора.

Общие соображения при строительстве включают в себя:

• Корпус клапана:Нержавеющая сталь или другие указанные материалы, выбранные в соответствии с применением.
• Шар и шток:Компоненты, отвечающие за направление потока и передачу рабочего крутящего момента.
• Седла и уплотнения:Детали, обеспечивающие герметичность в указанных условиях эксплуатации.
• Соединения:Сварные, резьбовые или другие конфигурации в зависимости от выбранной модели.
• Рабочий механизм:Ручная ручка или совместимый привод, если таковой имеется.

Окончательную конфигурацию всегда следует сверять с утвержденными чертежами и технической документацией производителя.

Как работает трехходовой шаровой клапан с L-образным отверстием?

Клапан работает за счет вращения специально просверленного шарика внутри корпуса клапана. Когда проход шара совпадает с двумя выбранными портами, жидкость может перемещаться между этими соединениями. Изменение ориентации шара меняет доступный путь потока.

В типичном устройстве отклонения последовательность действий включает следующие условия:

1. Первое положение потока:Общий порт подключается к одному выбранному ответвлению, позволяя жидкости следовать по первому маршруту.
2. Операция переключения:Оператор вращает рукоятку в соответствии с инструкцией по эксплуатации производителя.
3. Второе положение потока:Внутренний проход совпадает с альтернативной ветвью, перенаправляя жидкость.
4. Положение изоляции, если оно предусмотрено:Некоторые конфигурации L-портов предусматривают блокировку всех трех портов. Эта возможность должна быть проверена для конкретного клапана.

Нумерация портов, ориентация рукоятки, угол поворота и доступные положения остановки различаются в зависимости от конструкции. Поэтому операторам никогда не следует предполагать, что определенное направление ручки всегда соответствует одному и тому же пути потока.

Перед вводом в эксплуатацию просмотрите блок-схему клапана и подтвердите предполагаемые соединения в каждом разрешенном рабочем положении. Это особенно важно в автоматизированных системах, где неправильная последовательность действий привода может прервать производство или отправить жидкость в непредвиденное место назначения.

L-порт против T-порта: в чем разница?

Хотя в обеих конструкциях используются три порта, их внутренние шариковые каналы служат разным целям. Выбор между ними зависит, прежде всего, от того, необходимо ли системе переключать поток между ветвями или соединить несколько путей для смешивания и распределения.

В таблице описаны общие принципы проектирования, а не гарантия последовательности работы каждого клапана. Производители могут предлагать различные варианты расположения шариков, конфигурации седла и положения упора.

Для применений, где два источника жидкости должны оставаться отдельными, может подойти конструкция с L-образным отверстием, если утвержденная блок-схема подтверждает требуемую изоляцию. Если необходима одновременная связь между несколькими портами, более подходящей может оказаться конструкция Т-образного порта.

Для получения дополнительной информации ознакомьтесь с информацией о трехходовом шаровом кране с L-образным отверстием, предоставленной производителем, прежде чем сделать окончательный выбор.

Каковы основные преимущества?

1. Гибкая маршрутизация потоков

Клапан с L-образным отверстием позволяет операторам переключаться между назначенными ветвями трубопровода без установки отдельных клапанов в каждой точке переключения. Это может упростить расположение оборудования, используемого для транспортировки жидкости, выбора источника и маршрутизации процесса.

2. Компактная конструкция трубопровода

Объединение нескольких соединений потока в одном корпусе клапана может уменьшить количество отдельных компонентов, необходимых для подходящих установок. Меньшее количество компонентов может также означать меньшее количество точек подключения, требующих проверки, хотя фактическая экономия определяется общей конструкцией системы.

3. Варианты материалов из нержавеющей стали

Конструкция из нержавеющей стали может обеспечить полезную коррозионную стойкость в совместимых промышленных средах. Соответствующая марка зависит от технологической среды, концентрации хлоридов, чистящих химикатов, температуры и других условий эксплуатации. Выбор материала должен основываться на проверенной совместимости, а не на предположении, что все нержавеющие стали работают одинаково.

4. Доступ для технического обслуживания благодаря трехкомпонентной конструкции.

Корпус, состоящий из трех частей, может сделать внутренний осмотр и обслуживание более удобным, поскольку клапан можно разобрать в соответствии с процедурами производителя. После того как трубопровод изолирован, разгерметизирован, осушён и обеспечен безопасность, квалифицированный персонал по техническому обслуживанию может осмотреть исправные компоненты и при необходимости заменить совместимые седла или уплотнения.

5. Удлиненные приварные концы для особых случаев установки.

Удлиненные сварные концы могут обеспечить дополнительный зазор во время сварки трубопровода, особенно в схемах с изоляцией или подземными трубопроводами. Правильная установка по-прежнему имеет важное значение: процедуры сварки должны контролировать подвод тепла, чтобы избежать повреждения седел, уплотнений или других чувствительных к температуре внутренних компонентов.

Где используются шаровые краны с L-образным отверстием?

Возможность перенаправлять поток делает эту конфигурацию клапана полезной в нескольких отраслях промышленности. Его пригодность зависит от технологической среды, давления, температуры, расположения соединений и требуемых характеристик запирания.

• Нефтехимическая переработка:Переключение совместимых потоков процессов между назначенными ветвями конвейера.
• Нефтегазовые системы:Выбор альтернативных маршрутов потока в тех случаях, когда номинальное давление клапана и совместимость материалов являются подходящими.
• Теплоэнергетические системы:Перенаправление совместимых жидкостей между технологическими контурами или соединениями оборудования.
• Водоподготовка:Переключение потоков воды между выбранными линиями очистки или ветвями системы.
• Промышленное оборудование:Изменение маршрута подачи жидкости для поддержки различных режимов работы или мероприятий по техническому обслуживанию.

Например, установка водоочистки может использовать L-образный клапан для выбора между двумя назначенными маршрутами потока. Во время проектирования системы инженеры должны проверить схему портов, предполагаемое состояние изоляции и последствия изменения пути потока, прежде чем вводить клапан в эксплуатацию.

Не каждый трехходовой шаровой кран подходит для любой жидкости или условий эксплуатации. Абразивные частицы, вязкие среды, агрессивные химические вещества, высокий перепад давления и повышенные температуры могут повлиять на срок службы седла и характеристики уплотнения. Клапан должен выбираться в соответствии с конкретными условиями эксплуатации, а не только по названию отрасли.

Как выбрать правильный клапан

Покупка трехходового шарового крана предполагает не только соответствие номинальному диаметру трубы. Надежный процесс выбора должен начинаться с требуемой функции потока и продолжаться через совместимость материалов, механические характеристики, установочные размеры и требования к техническому обслуживанию.

1. Определите необходимую схему потока

Определите общий порт, альтернативные ответвления и все необходимые рабочие позиции. Получите блок-схему производителя, чтобы проверить, какие порты подключены, а какие изолированы в каждом положении.

2. Подтвердите требования к давлению и температуре.

Проверьте номинальное рабочее давление при фактической рабочей температуре. Номинальные значения давления могут меняться в зависимости от температуры и выбора материала, поэтому максимальное значение давления никогда не следует рассматривать независимо от указанных условий.

3. Выберите совместимый корпус и уплотнительные материалы.

Сравните технологическую среду с предлагаемыми материалами корпуса, шара, штока, седла и уплотнения. Седла на основе ПТФЭ и варианты из усиленного ПТФЭ имеют разные механические и термические характеристики. Химическая совместимость и допустимый диапазон эксплуатации, указанный производителем, должны быть подтверждены для каждого применения.

4. Проверьте стандарт подключения.

Проверьте указанный тип соединения, размеры и применимый стандарт. При установке со стыковой сваркой просмотрите подготовку концов и габаритные чертежи. Резьбовые и сварные соединения не являются взаимозаменяемыми без соответствующей конструкции трубопровода.

5. Выберите ручной или автоматический режим работы.

Ручной ручки может быть достаточно для случайного изменения маршрута. Если требуется частое переключение или дистанционное управление, узнайте, доступен ли совместимый пневматический или электрический привод. Подтвердите рабочий крутящий момент, требуемый ход, обратную связь по положению и желаемую реакцию при сбое питания или подачи воздуха.

6. Оценка потребностей в проверке и документации

Для критически важных услуг уточните идентификацию материалов, документацию по испытаниям под давлением, проверку размеров, отслеживаемость и любые требования приемки для конкретного проекта. Эти записи помогают группам закупок и инженерам убедиться в том, что поставляемый клапан соответствует утвержденной спецификации.

Технические характеристики для рассмотрения

Опубликованная информация о продукции Shangtai представляет собой полезную отправную точку для оценки трехходового шарового крана с L-образным отверстием, состоящим из трех частей и удлиненными концами под приварку встык. Приведенные ниже значения описывают конфигурацию продукта, на который ссылаются, и перед покупкой их следует сверить с ценовым предложением и действующим утвержденным техническим паспортом.

Эти цифры не являются универсальными значениями для всех клапанов с L-образным отверстием. На странице продукта также обсуждаются альтернативные материалы и конфигурации уплотнений. Покупатели должны запросить последний технический чертеж и письменное подтверждение диапазона давления и температуры, деталей подключения и состава материала для своего заказа.

Рекомендации по установке и обслуживанию

Правильная установка и плановое техническое обслуживание помогают сохранить производительность клапана и сократить время простоя, которого можно избежать. Следующие практические приемы будут полезны группам проектирования, ввода в эксплуатацию и технического обслуживания.

• Проверьте перед установкой:Проверьте корпус клапана, сварные соединения, рабочий механизм и защитную упаковку на наличие повреждений или загрязнений.
• Проверьте направление потока:Перед подключением клапана сравните фактическое расположение портов с утвержденной схемой трубопроводов.
• Используйте подходящие методы сварки:Для конструкций со стыковым сварным швом следуйте квалифицированным процедурам и контролируйте подвод тепла в соответствии с инструкциями производителя.
• Проверьте последовательность действий:Там, где это безопасно и целесообразно, проверьте положение рукояток и индикацию пути потока перед введением технологической среды.
• Предотвратите небезопасное обслуживание:Перед разборкой изолируйте клапан, сбросьте давление, слейте опасное содержимое и соблюдайте действующие на объекте процедуры блокировки и безопасности.
• Осмотрите седла и уплотнения:Проверяйте износ, химические повреждения, утечки и проблемы в работе с периодичностью, соответствующей сервисному обслуживанию.
• Ведите технические записи:Документируйте проверки, замены, результаты испытаний и любые изменения условий эксплуатации.

Шаровые краны обычно предназначены для работы в режиме «открыто-закрыто» и направления потока, а не для постоянного дросселирования, если производитель специально не одобряет эту функцию. Эксплуатация клапана в неподходящем частично открытом положении может при определенных условиях увеличить турбулентность, эрозию или повреждение седла.

Часто задаваемые вопросы

1. Какова основная функция трехходового шарового клапана L-образного порта?

Его основной функцией является перенаправление жидкости между выбранными ветвями трубопровода. L-образный проход внутри шара соединяет назначенные порты в соответствии с ориентацией клапана. Необходимо свериться с утвержденной блок-схемой для подтверждения точной последовательности операций и возможности изоляции.

2. В чем разница между шаровым краном с L-образным и Т-образным отверстием?

Конструкция L-порта в основном используется для переключения или перенаправления потока между выбранными портами. Конструкция T-порта предлагает дополнительные схемы подключения и может позволить всем трем портам обмениваться данными одновременно. Правильный вариант зависит от требуемой функции процесса и конфигурации порта производителя.

3. Может ли трехходовой шаровой клапан с L-образным отверстием полностью перекрыть поток?

Некоторые конструкции L-портов предусматривают положение «все порты закрыты», в то время как другие имеют другие схемы работы. Полная изоляция должна быть подтверждена на основе диаграммы потока конкретного клапана и характеристик уплотнений. Если изоляция имеет решающее значение для безопасности, проверьте требуемые характеристики утечки и необходимость дополнительного изолирующего оборудования.

4. Какие материалы подходят для шарового крана с L-образным отверстием?

Выбор материала зависит от жидкости, воздействия коррозии, давления, температуры и требований к очистке. Марки нержавеющей стали, такие как 304 или 316, могут подойти для многих применений, в то время как седла на основе ПТФЭ или усиленные седла могут подойти для определенных применений. Полная комбинация материалов, контактирующих с рабочей средой, должна быть проверена на совместимость.

5. Какая информация необходима для запроса предложения?

Укажите номинальный размер клапана, необходимое расположение портов, тип соединения, условия давления и температуры, технологическую среду, предпочтительные материалы, количество и метод работы. Чертежи трубопроводов, требуемая последовательность потоков и требования к проверке для конкретного проекта могут помочь поставщику подтвердить подходящую конфигурацию.

6. Зачем выбирать трехсекционный клапан с удлиненными концами под приварку?

Трехкомпонентная конструкция позволяет упростить доступ к обслуживаемым внутренним компонентам при соблюдении процедуры технического обслуживания, установленной производителем. Удлиненные концы под стыковую сварку могут обеспечить дополнительный зазор для сварки и подходят для некоторых изолированных или подземных трубопроводов. Перед заказом необходимо проверить размеры и способ установки.

Вывод: принятие правильного решения по управлению потоком

Трехходовой шаровой кран с L-образным проходом может стать практичным решением для переключения жидкости между назначенными ветвями трубопровода. Его эффективность зависит от выбора правильного расположения портов, проверки предельных значений давления и температуры, выбора совместимых материалов и обеспечения соответствия рабочих положений клапана технологическим требованиям. Детали конструкции, такие как корпус из трех частей и удлиненные сварные концы, также могут влиять на планирование установки и долгосрочное обслуживание.

Шантай предлагает информацию о продукции и варианты конфигурации для поддержки выбора промышленной арматуры. Если вы сравниваете конструкции с L-образным отверстием, планируете новую систему трубопроводов или заменяете существующий клапан, просмотрите характеристики трехходового шарового крана с L-образным отверстием и подготовьте свои эксплуатационные требования перед размещением заказа. Свяжитесь с нашей командой, чтобы обсудить вашу заявку, подтвердить технические детали и запросить подходящее предложение. Пожалуйстасвязаться с намисегодня, чтобы изучить решения в области клапанов, адаптированные к вашим потребностям в промышленном регулировании расхода.
