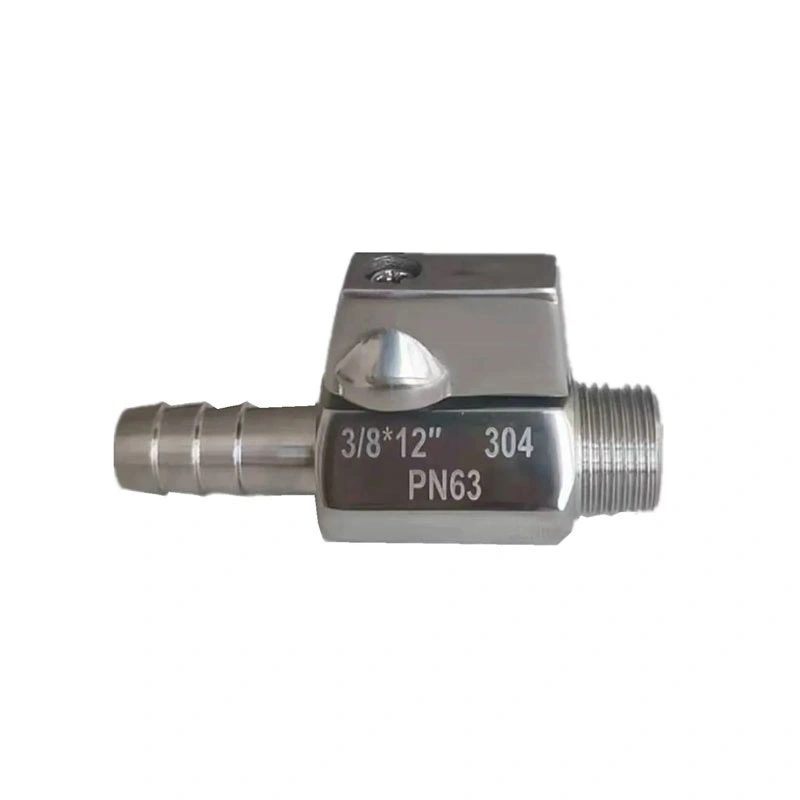

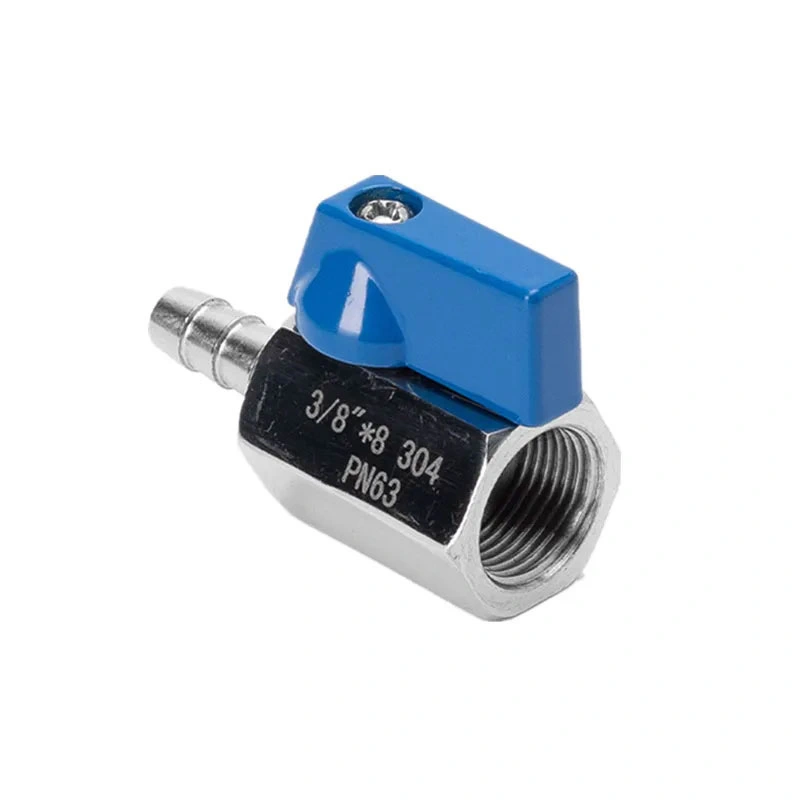

Мини-шаровой клапан из нержавеющей стали с ниппельным шлангом с резьбой

Компактным жидкостным линиям часто требуется клапан, который может соединять резьбовые трубы и гибкие шланги в ограниченном пространстве для установки. Мини-шаровой клапан с ниппельным шлангом с резьбой из нержавеющей стали сочетает в себе ниппель с резьбой и шланговое соединение в одном узле, обеспечивая удобное управление включением/выключением с помощью четвертьоборотного приводного механизма. Его компактная конфигурация подходит для размещения оборудования и трубопроводов в условиях ограниченного пространства.

Основные размеры

Структура и особенности продукта

Резьбовое и шланговое соединение

Клапан сочетает в себе резьбовое соединение со шланговым ниппелем в одном компактном узле. Сторона с резьбой может быть присоединена к совместимым компонентам трубопровода NPT или BSP, а сторона ниппеля предназначена для подходящего гибкого шланга и зажима. Перед установкой необходимо подтвердить внутренний диаметр шланга и присоединительные размеры.

Конструкция из нержавеющей стали 316

Корпус клапана соответствует стандарту ASTM A351 CF8M (316), а для шара и штока используется ASTM A182 F316. Эта конструкция из нержавеющей стали подходит для применений, где требуется совместимость материалов и устойчивость к коррозии. Фактическая пригодность зависит от рабочей среды, концентрации, температуры и других условий эксплуатации.

Четвертьоборотное отключение

Шаровой механизм обеспечивает открытие и закрытие на четверть оборота. Положение рукоятки указывает на рабочее состояние клапана, что позволяет использовать клапан для простой изоляции включения/выключения в компактных жидкостных системах. Этот клапан предназначен для перекрытия, а не для точного регулирования расхода.

Сиденье из РПТФЭ

Стандартное седло выполнено из RPTFE (PTFE+15% fv). Перед выбором материал седла следует проверить на соответствие технологической среде и рабочей температуре. Для применений, требующих особой химической или температурной совместимости, можно рассмотреть возможность использования различных комбинаций материалов.

Выбор резьбы и шлангового соединения

NPT и BSP — это разные стандарты резьбы, и их не следует рассматривать как взаимозаменяемые. Резьба клапана должна соответствовать ответному фитингу или соединению трубопровода. При подсоединении ниппеля для шланга выберите шланг с совместимым внутренним диаметром и используйте соответствующий хомут или метод соединения, соответствующий условиям эксплуатации.

Для оборудования с ограниченным пространством перед установкой проверьте габаритные размеры клапана и зазор ручки. Шланг также следует прокладывать без чрезмерного изгиба, перекручивания или внешней нагрузки на соединение клапана.

Сценарии применения

Мини-шаровой кран с ниппельным шлангом из нержавеющей стали с резьбой подходит для компактных жидкостных линий, где требуется соединение шланга и ручное закрытие. Типичные области применения включают в себя:

Шланговые линии подачи и дренажа воды

Сжатый воздух и пневматическое оборудование

Оборудование для фильтрации, охлаждения и очистки

Соединения насоса и сливные отверстия

Оборудование для отбора проб и лабораторное оборудование

Системы орошения и опрыскивания

Легкое промышленное оборудование для обработки жидкостей

Установка и обслуживание

Перед установкой подтвердите размер клапана, тип резьбы NPT или BSP, размер шлангового соединения, рабочее давление и температуру. Очистите ответные соединения и убедитесь, что на уплотнительных поверхностях нет грязи и посторонних частиц. Резьбовые соединения следует затягивать соответствующим способом, не прилагая чрезмерных усилий к корпусу клапана.

После установки проверьте шланговое соединение и резьбовое соединение при вводе системы в эксплуатацию. Проверните ручку на весь диапазон четверти оборота, чтобы убедиться в плавности хода. Перед техническим обслуживанием изолируйте клапан от источника давления и сбросьте остаточное давление из подключенной линии.

Соображения по давлению и температуре

Указанное максимальное давление составляет 285 фунтов на квадратный дюйм, а указанный диапазон температур составляет -25 ℃ ~ 150 ℃. Эти значения следует учитывать вместе с размером клапана, рабочей средой и применимым номинальным давлением и температурой. Фактические условия эксплуатации должны быть подтверждены до установки клапана в систему.

Техническая документация

Чертежи продукта и технические характеристики могут быть предоставлены для подтверждения размеров и выбора проекта. Информация о материалах, протоколы проверок и другая применимая документация на продукцию также могут быть упорядочены в соответствии с конфигурацией клапана и требованиями заказа.

Часто задаваемые вопросы

Q1: Для чего используется мини-шаровой клапан с ниппельным шлангом из нержавеющей стали?

A Мини-шаровой клапан из нержавеющей стали с ниппельным шлангом с резьбойиспользуется для ручного включения/выключения в компактных жидкостных системах, сочетающих резьбовое соединение трубопровода с гибким шланговым соединением. Его можно использовать с совместимой водой, воздухом, маслом и другими средами в указанных рабочих пределах.

В2: Можно ли подключить клапан напрямую к гибкому шлангу?

Сторона ниппеля предназначена для подсоединения к совместимому шлангу с использованием соответствующего шлангового соединения и зажима. Размер шланга, внутренний диаметр и способ подключения должны соответствовать размерам клапана и условиям эксплуатации.

В3: Доступны ли версии NPT и BSP?

Да. Перечисленные стандарты резьбы — NPT и BSP. Требуемый тип резьбы следует указать при заказе, чтобы он соответствовал ответной трубе, фитингу или соединению оборудования.

В4: Подходит ли этот клапан для систем сжатого воздуха?

Да, его можно рассмотреть для совместимых приложений со сжатым воздухом в указанных пределах давления и температуры. Размер клапана, способ подключения и материалы уплотнений должны быть проверены на соответствие фактическим требованиям пневматической системы.

В5: Какой материал используется для корпуса клапана?

Стандартный материал корпуса — ASTM A351 CF8M (316). Шарик и шток изготовлены из ASTM A182 F316, а седло — из RPTFE (PTFE+15% fv). Другие материалы доступны по запросу.

В6: Могу ли я запросить чертеж перед размещением заказа?

Да. Перед производством могут быть предоставлены габаритные чертежи и технические характеристики для подтверждения размера клапана, типа резьбы, шлангового соединения и установочных размеров.

В7: Какая информация необходима для выбора клапана?

Укажите требуемый размер, стандарт резьбы NPT или BSP, размер шланга, рабочую среду, давление, температуру и требования к установке. Эта информация помогает подтвердить соответствующую конфигурацию клапана.
