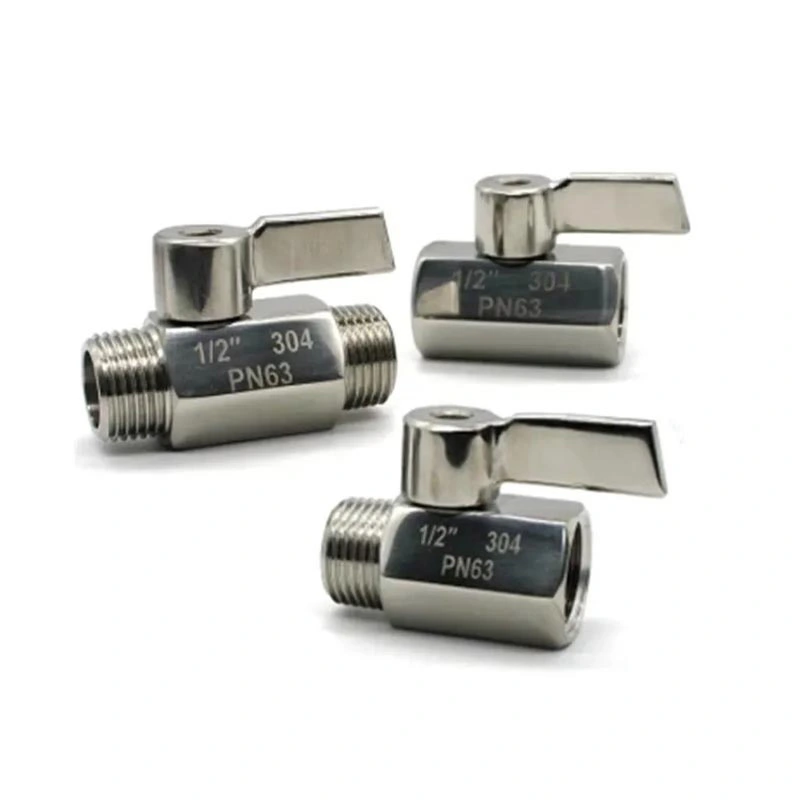

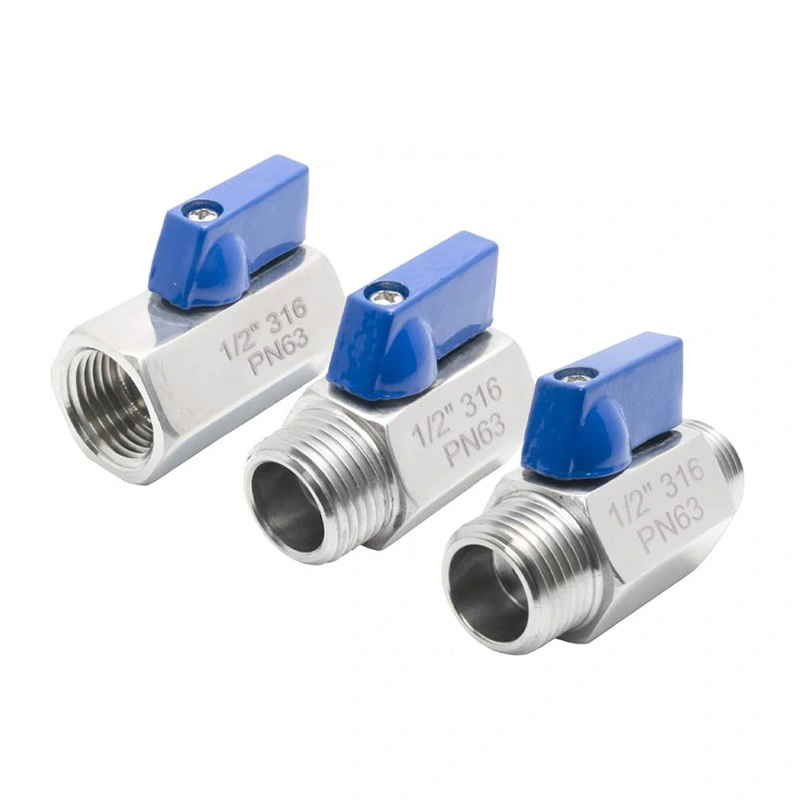

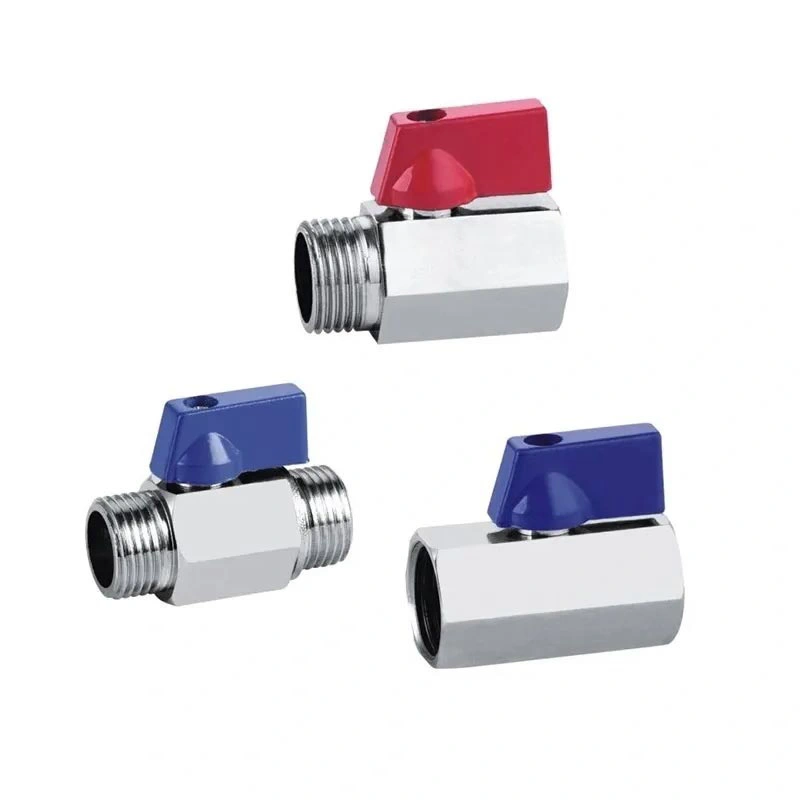

Мини-шаровой клапан из нержавеющей стали

Мини-шаровой кран из нержавеющей стали предназначен для компактных трубопроводов и оборудования, где пространство ограничено, но требуется запорный клапан на четверть оборота. Его корпус из нержавеющей стали, резьбовые соединения NPT или BSP и компактная рукоятка управления делают его пригодным для небольших трубопроводных узлов, приборов и оборудования для работы с жидкостями. Клапан можно выбрать в соответствии с требуемым давлением, температурой, средой и характеристиками соединения.

Основные размеры

Структура и особенности продукта

Компактный четвертьоборотный привод

В клапане используется четвертьоборотный шаровой механизм для включения/выключения. Вращение ручки меняет положение шара и открывает или закрывает проход для потока. Этот метод работы подходит для случаев, когда клапан необходимо часто использовать или где требуется простая функция отключения.

Конструкция из нержавеющей стали 316

Корпус клапана соответствует стандарту ASTM A351 CF8M (316), а для шара и штока используется ASTM A182 F316. Такое сочетание материалов обеспечивает конструкцию из нержавеющей стали для применений, где важны коррозионная стойкость и совместимость материалов. Фактическую пригодность следует проверять на соответствие технологической среде и условиям эксплуатации.

Резьбовые соединения NPT и BSP

Клапан доступен с резьбовыми соединениями NPT и BSP для интеграции с совместимыми трубопроводами и оборудованием. Тип резьбы следует подтвердить перед заказом, поскольку для резьб NPT и BSP используются разные стандарты резьбы, и их не следует рассматривать как взаимозаменяемые соединения.

Конфигурация сиденья RPTFE

Стандартный материал седла — RPTFE (PTFE+15% fv). При выборе седла следует учитывать рабочую среду, рабочую температуру и давление. Если в процессе эксплуатации используются агрессивные химические вещества или специальные технологические жидкости, перед выбором клапана следует подтвердить совместимость материалов.

Рекомендации по выбору

Выбор небольшого шарового крана требует большего, чем просто соответствие размеру трубы. Необходимо учитывать рабочую среду, давление, температуру, тип соединения и доступное пространство для установки. Перед установкой пределы давления и температуры клапана следует проверить на соответствие фактическим условиям эксплуатации.

При установке с резьбой убедитесь, что в трубопроводе используется резьба NPT или BSP. Для оборудования с ограниченным доступом проверьте положение рукоятки и доступный зазор вокруг клапана. Материалы седла и уплотнений также должны быть совместимы с технологической жидкостью, чтобы избежать преждевременного износа компонентов.

Сценарии применения

Мини-шаровой кран из нержавеющей стали можно использовать для запорной работы в компактных жидкостных системах и оборудовании, где требуется клапан меньшего размера. Типичные области применения включают в себя:

Системы водоснабжения и водоотведения

Пневматическое оборудование и линии сжатого воздуха

Контрольно-измерительное и испытательное оборудование

Малая техника и средства автоматизации

Системы охлаждения и фильтрационные установки

Лабораторные и сантехнические установки

Системы обработки жидкостей для легкой промышленности

Установка и обслуживание

Перед установкой проверьте размер клапана, тип резьбы, номинальное давление, диапазон температур и совместимость материалов. Очистите трубную резьбу и удалите посторонние частицы, которые могут повредить соединение или уплотнительную поверхность. Используйте подходящий метод уплотнения резьбы для выбранного соединения и избегайте чрезмерного усилия затяжки.

После установки поверните ручку на полный оборот на четверть оборота и проверьте соединение на предмет утечек во время ввода системы в эксплуатацию. Во время технического обслуживания изолируйте клапан от источника давления перед проверкой или заменой внутренних компонентов.

Качество и документация

Проверка производства может включать проверку размеров, проверку материалов, проверку сборки и испытания давлением или герметичностью в соответствии с применимыми требованиями к продукту и заказу. Чертежи продукта и технические характеристики могут быть предоставлены для подтверждения размеров и выбора проекта. При необходимости также может быть организована документация по материалам и протоколы проверок.

Часто задаваемые вопросы

Q1: Для чего используется мини-шаровой клапан из нержавеющей стали?

A Мини-шаровой клапан из нержавеющей сталив основном используется для двухпозиционного регулирования жидкости в компактных трубопроводах, оборудовании и контрольно-измерительных системах. Он подходит для совместимых воды, воздуха, масла и других промышленных сред в указанном диапазоне давлений и температур.

Вопрос 2: В чем разница между резьбами NPT и BSP?

NPT и BSP — это разные стандарты резьбы с разными профилями и характеристиками резьбы. Резьба клапана должна соответствовать сопрягаемой трубе или фитингу, поэтому перед заказом необходимо подтвердить требуемый стандарт резьбы.

В3: Какие материалы используются для клапана?

В стандартной конфигурации для корпуса используется ASTM A351 CF8M (316), для шара и штока — ASTM A182 F316, а для седла — RPTFE (PTFE+15% fv). Другие материалы доступны по запросу.

В4: Какое давление и температуру выдерживает клапан?

Указанное максимальное давление составляет 285 фунтов на квадратный дюйм, а диапазон температур составляет -25 ℃ ~ 150 ℃. Фактические допустимые условия эксплуатации должны быть подтверждены в зависимости от размера клапана, среды, температуры и применимого номинального давления и температуры.

В5: Могу ли я запросить чертеж продукта перед заказом?

Да. Габаритные чертежи и технические характеристики могут быть предоставлены для подтверждения размера клапана, типа соединения, установочных размеров и других необходимых параметров перед производством.

В6: Можно ли проверить материал клапана?

Да. Проверка материалов и соответствующая инспекционная документация могут быть организованы в соответствии с конфигурацией клапана и требованиями заказа. Соответствующий объем проверки должен быть подтвержден при размещении заказа.

В7: Доступны ли различные материалы?

Да. Другие комбинации материалов корпуса, шара, штока, седла и уплотнения могут быть рассмотрены для конкретных условий эксплуатации с учетом требуемого давления, температуры и совместимости сред.
