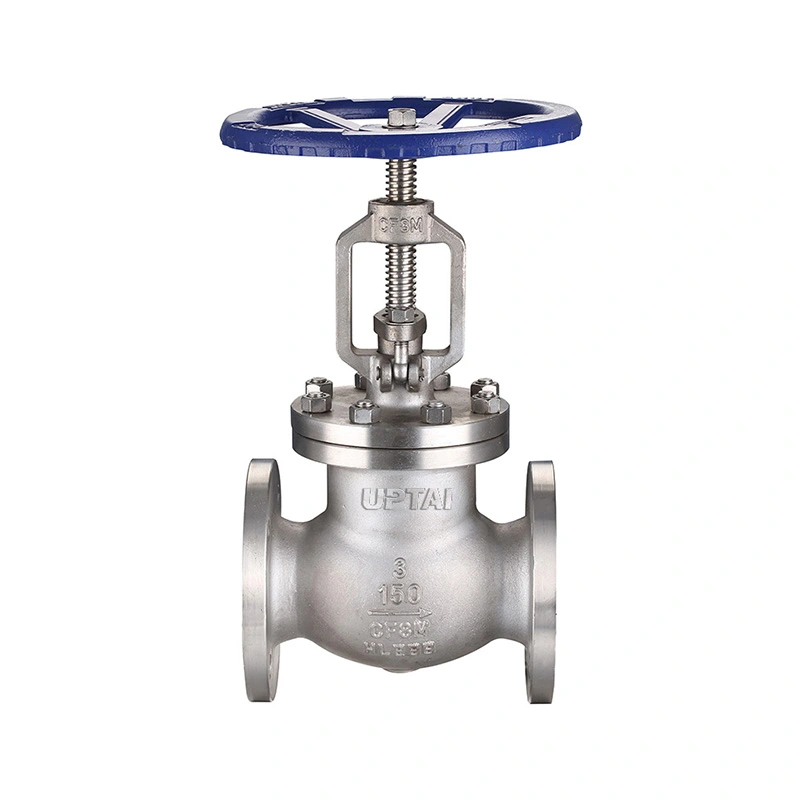

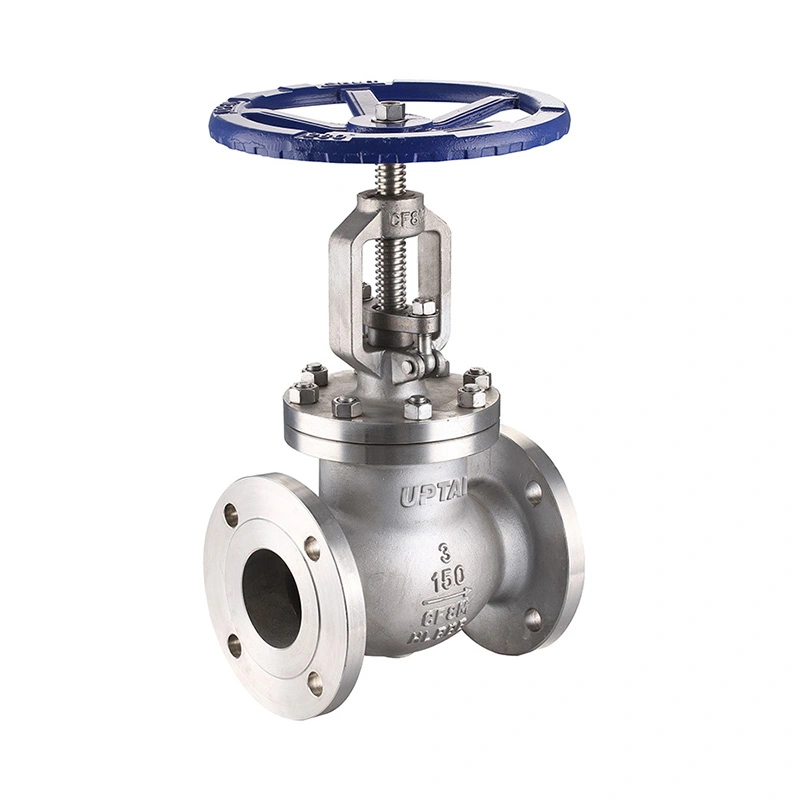

Фланцевый проходной клапан из кованой нержавеющей стали класса 150

Фланцевый проходной клапан из кованой нержавеющей стали класса 150 представляет собой проходной клапан из кованой нержавеющей стали для промышленных трубопроводов и технологического оборудования. В нем используется диск с линейным перемещением для отключения и регулирования расхода, с радиочастотными фланцевыми концами и управлением с помощью маховика. Клапан доступен в размерах от 1/2 до 2 дюймов с материалами F304 и F316.

Материалы кованого корпуса, диска, штока и седла можно выбрать в зависимости от рабочей среды, давления и температуры. Спецификация клапана также включает требования NACE MR0175/ISO 15156 для применимых условий эксплуатации.

Основные размеры

Условия строительства и эксплуатации

Корпус клапана изготовлен из кованой нержавеющей стали ASTM A182 F304 или F316. Диск перемещается вдоль оси клапана и прижимается к седлу. Поворот маховика меняет положение диска, позволяя использовать клапан для перекрытия или контролируемой регулировки расхода.

Диск доступен в стандарте ASTM A182 F304 или ASTM A182 F316 с опцией STL#6, как указано в спецификации. Шток и седло доступны в исполнении F304 или F316. При выборе материала следует учитывать технологическую жидкость, концентрацию, рабочую температуру и условия коррозии.

Клапан имеет класс CL150 с указанным максимальным рабочим давлением 285 фунтов на квадратный дюйм. Указанный диапазон температур составляет -29℃ + 425℃. Фактическое допустимое давление следует сверить с применимыми номинальными значениями давления и температуры при рабочей температуре.

Фланцевое соединение и применение

В фланцевом проходном клапане из кованой нержавеющей стали класса 150 используются RF-совместимые фланцевые концы с ASME B16.5, указанными в качестве стандарта соединения. Фланцевое соединение позволяет прикрепить клапан к соответствующему фланцу трубопровода и снять его при необходимости проверки или технического обслуживания.

Перед установкой проверьте размер фланца, класс давления, прокладку, болтовые соединения и строительную длину. Трубопровод должен быть правильно выровнен во избежание чрезмерной механической нагрузки на соединение клапана.

Клапан может использоваться в нефтегазовой, нефтехимической, химической промышленности, промышленных предприятиях и других системах трубопроводов, где требуются конструкции из нержавеющей стали и ручное регулирование расхода. Подходящие среды могут включать воду, пар, воздух, масло и совместимые технологические жидкости в указанных пределах давления, температуры и материала.

Проходные клапаны обычно имеют более высокий перепад давления, чем прямоточные запорные клапаны, из-за внутреннего пути потока. Если клапан будет использоваться для непрерывного регулирования расхода, при выборе размера следует учитывать требуемый расход, перепад давления и рабочую частоту.

Выбор, тестирование и часто задаваемые вопросы

При заказе укажите размер клапана, класс давления, стандарт фланца, среду, рабочее давление, температуру, материалы корпуса и трима, количество, а также любые специальные требования к проверке или документации. При замене для подтверждения конфигурации можно использовать существующие чертежи клапанов, информацию на паспортной табличке или габаритные размеры.

В спецификации указаны API 602 для проектирования и производства, ASME B16.10 для габаритных размеров, ASME B16.34 для номинальных значений давления и температуры и API 598 для испытаний и проверок. Проверка может включать проверку материалов, проверку размеров, испытание корпуса, испытание на герметичность седла и окончательную рабочую проверку в соответствии с применимыми требованиями.

Shangtai производит промышленную арматуру в Вэньчжоу, провинция Чжэцзян, Китай. Производство включает в себя механическую обработку, сборку, испытания и проверку, при этом документация на продукцию предоставляется в соответствии с требованиями заказа.

1. Для чего используется шаровой клапан из кованой нержавеющей стали?

Для ручного отключения и регулирования расхода используется шаровой клапан из кованой нержавеющей стали. Линейное перемещение диска позволяет регулировать отверстие в соответствии с требуемыми условиями потока.

2. В чем разница между шаровым клапаном и задвижкой?

В шаровом клапане используется диск, который перемещается к седлу и подходит как для перекрытия, так и для регулирования расхода. В задвижке используется задвижка, которая движется вертикально и обычно используется для изоляции, когда она полностью открыта или полностью закрыта.

3. Можно ли выбрать материалы F304 и F316?

Да. В спецификации перечислены варианты ASTM A182 F304 и F316 для корпуса, штока и седла. Соответствующий материал следует выбирать в зависимости от среды, температуры и условий коррозии.

4. Какая информация необходима для выбора клапана?

Ключевая информация включает размер клапана, класс давления, стандарт фланца, среду, рабочее давление, температуру, требования к материалам, а также любые требования NACE или инспекционные требования. Для подтверждения замены клапана также могут быть предоставлены существующие чертежи.

5. Могут ли быть поставлены другие материалы?

Да. Другие материалы доступны по запросу. Требуемая комбинация материалов должна быть подтверждена в соответствии с рабочей средой, условиями эксплуатации и применимыми спецификациями проекта.

6. Какова функция фланцевого соединения?

Фланцевое соединение позволяет прикрепить клапан к соответствующим фланцам трубопровода. Это также позволяет снимать клапан с трубопровода для проверки или технического обслуживания без разрезания трубы.

7. Что такое фланцевый проходной клапан из кованой нержавеющей стали класса 150?

Он сочетает в себе корпус клапана из кованой нержавеющей стали с фланцевыми концами класса 150 и дисковый механизм с проходным клапаном. Он предназначен для совместимых промышленных жидкостей в указанных пределах давления, температуры и материала.
