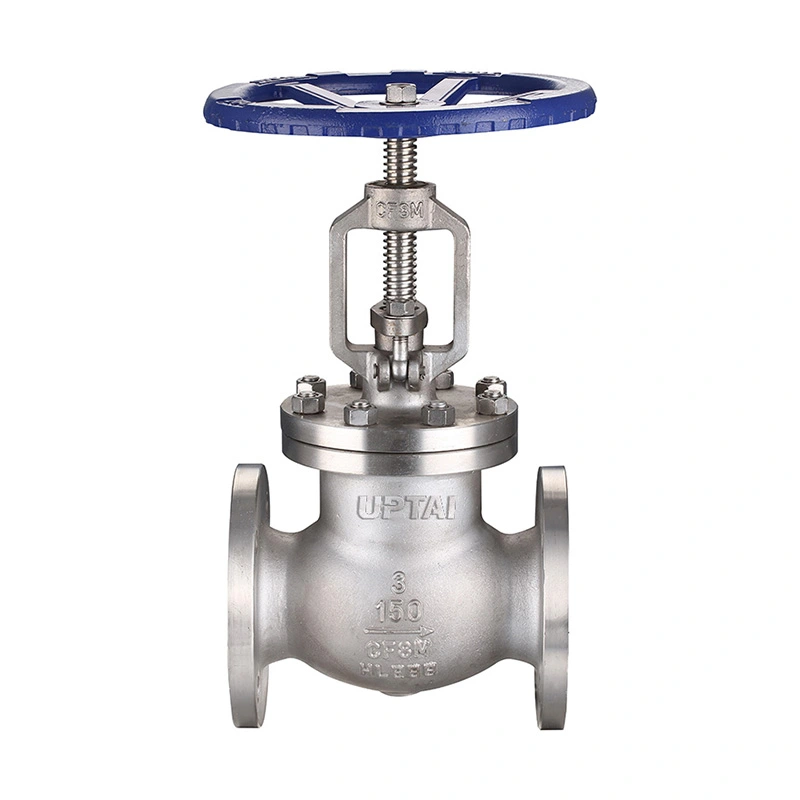

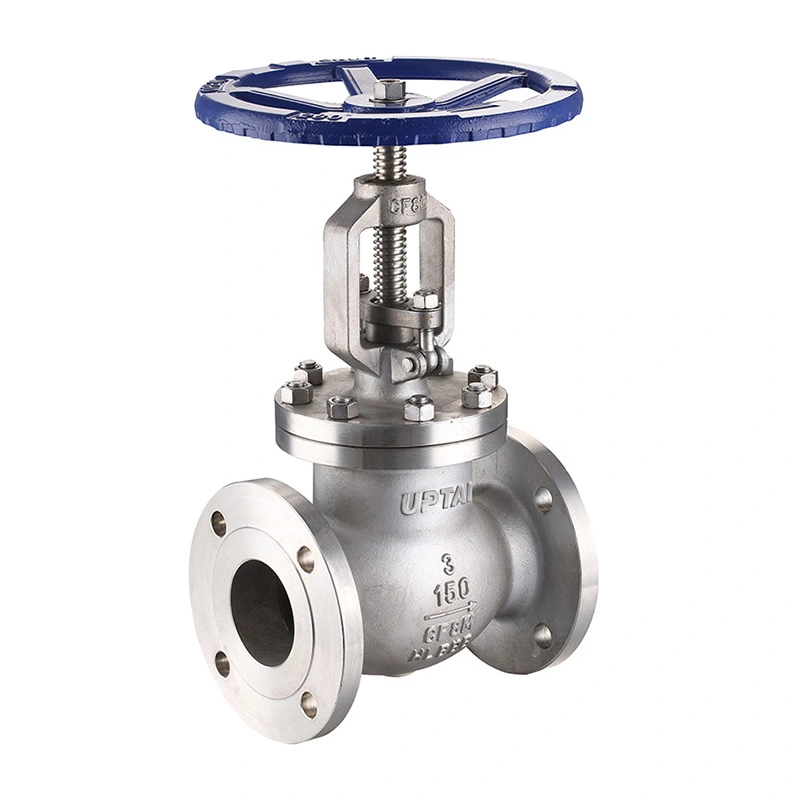

Стандартный фланцевый проходной клапан ANSI

Фланцевый проходной клапан стандарта ANSI представляет собой проходной клапан из нержавеющей стали класса 150 для промышленных трубопроводов, где требуется регулирование расхода и закрытие. Его диск перемещается к седлу и от него, изменяя проходное сечение, что делает клапан подходящим для применений, требующих более контролируемой регулировки потока, чем простой запорный клапан.

Shangtai поставляет этот клапан с RF-совместимыми фланцевыми концами и управлением с помощью маховика. Доступная конфигурация включает материалы корпуса и дисков CF8/CF8M, выносы F304/F316 и перечисленные варианты седел. Клапан доступен в размерах от 2 до 18 дюймов для промышленных трубопроводов и технологического оборудования.

Основные размеры

Конструкция клапана

Диск и сиденье

Диск перемещается вдоль оси клапана и прижимается к седлу, останавливая поток. Поднятие диска увеличивает проход для потока, а опускание уменьшает или закрывает проход. Такое линейное перемещение позволяет использовать клапан как для дросселирования, так и для отключения.

Материалы из нержавеющей стали

Корпус и диск доступны из ASTM A351 CF8 или CF8M. Варианты штока включают ASTM A182 F304 и F316. Указанные материалы седла: ASTM A182 F304 и ASTM A351 CF8M со стеллитом 6. Выбранная комбинация материалов должна соответствовать технологической среде и рабочей температуре.

Управление маховиком

Маховик обеспечивает ручное управление положением диска. Клапан можно открывать, закрывать или устанавливать в промежуточное положение в зависимости от требований процесса. Если маховиком становится трудно управлять, не следует прилагать усилия к клапану.

Фланцевое соединение

В клапане используются RF-совместимые фланцы для соединения с соответствующими фланцами трубопровода. Указанный стандарт соединения — ASME B16.5, а монтажная длина соответствует указанным требованиям ASME B16.10.

Фланцевая установка позволяет снять задвижку с трубопровода, не разрезая трубу. Перед установкой проверьте размер фланца, класс давления, прокладку, болтовые соединения и строительную длину. Трубопровод должен быть правильно выровнен, чтобы избежать чрезмерной механической нагрузки на клапан.

Давление и температура

Клапан имеет обозначение CL150 с максимальным рабочим давлением 285 фунтов на квадратный дюйм. Номинальные значения давления и температуры варьируются в зависимости от материала и рабочей температуры, поэтому при выборе клапана необходимо учитывать фактические условия эксплуатации.

Указанный диапазон температур составляет от -29°C до +120°C. Седло и другие уплотнительные компоненты особенно важны, когда клапан используется вблизи предельных температур.

При работе с паром, горячей водой, маслом, газом и химикатами температуру, давление и совместимость материалов следует проверять в соответствии с выбранной конфигурацией клапана.

Служба КДЕС

Спецификация включает NACE MR0175/ISO 15156. Если клапан предназначен для эксплуатации в кислых средах, марки материалов и применимые требования NACE должны соответствовать фактическим условиям эксплуатации.

Для таких применений в спецификации проекта могут также определяться требования к состоянию материала, твердости, проверке и сопроводительной документации.

Приложения

Паропроводы и инженерные коммуникации:Используется для регулировки и перекрытия расхода в совместимых паровых, конденсатных и инженерных трубопроводах.

Нефть и газ:Используется в технологических и инженерных линиях, где требуется ручное управление потоком или изоляция.

Нефтехимические системы:Подходит для совместимых нефти, газа и технологических жидкостей, где требуется дросселирование или отключение.

Водоочистка:Используется в технологических и инженерных трубопроводах для контроля совместимости воды и жидких сред.

Производство электроэнергии:Применимо к выбранным вспомогательным и вспомогательным трубопроводам в указанном диапазоне давления и температуры.

Общие промышленные трубопроводы:Используется на технологическом оборудовании, насосных системах и других трубопроводах, требующих ручной регулировки расхода.

Выбор и установка

Выбор клапана начинается с размера трубы, класса давления, среды, рабочего давления и температуры. Материалы корпуса, диска, штока и седла затем выбираются в соответствии с условиями эксплуатации.

При замене перед заказом необходимо сравнить существующий размер клапана, размеры фланца, строительную длину и рабочее расположение с новым клапаном.

Во время установки следите за чистотой поверхностей фланцев и используйте указанную прокладку и болты. После установки клапана проверьте работу маховика и убедитесь, что диск может проходить полный диапазон без аномального сопротивления.

Тестирование и проверка

Проверка материалов

Материалы корпуса и отделки проверяются на соответствие указанным классам и данным заказа. При необходимости могут быть предоставлены записи о материалах.

Проверка размеров

Монтажные размеры, размеры фланцев и другие ключевые размеры обработки проверяются на соответствие применимым спецификациям продукта.

Испытание давления и седла

Испытания корпуса и седла проводятся в соответствии с установленными требованиями. Результаты испытаний и критерии приемки могут быть документированы в соответствии с требованиями заказа.

Заключительная проверка

Перед отправкой затвор проверяется на состояние корпуса, поверхностей фланцев, работу маховика, идентификационную маркировку и общую сборку.

Упаковка

Перед упаковкой поверхности фланцев и другие соединительные поверхности защищаются. Клапан упаковывается в соответствии с его размером и способом транспортировки, чтобы снизить риск ударов и загрязнения во время транспортировки.

Экспортная упаковка может включать картонные коробки, защитные материалы и фанерные ящики в соответствии с размерами клапана и требованиями к транспортировке. Маркировка продукции и товаросопроводительная документация могут быть изготовлены под заказ.

Часто задаваемые вопросы

Q1: Для чего используется фланцевый проходной клапан стандарта ANSI?

Фланцевый проходной клапан стандарта ANSI используется для регулирования и перекрытия совместимых жидкостей в промышленных трубопроводах. Конструкция диска и седла позволяет регулировать канал потока во время работы, что делает его пригодным для применений, где требуется регулирование потока.

Q2: В чем разница между шаровым клапаном и задвижкой?

В шаровом клапане используется диск, который перемещается к седлу и обычно используется для дросселирования и регулировки расхода. Задвижка перемещает затвор в сторону от пути потока и обычно используется для изоляции, а не для постоянного дросселирования.

Вопрос 3: Почему в этом клапане используются фланцевые соединения?

Фланцевые концы обеспечивают болтовое соединение с трубопроводом и позволяют снимать задвижку для технического обслуживания без разрезания трубы. Они обычно используются в промышленных трубопроводных системах, где требуются стандартизированные размеры фланцев.

В4: Какие материалы доступны?

Перечисленная конфигурация включает CF8/CF8M для корпуса и диска, F304/F316 для штока, а также указанные варианты материала седла. Другие материалы можно рассматривать в зависимости от рабочей среды и температуры.

В5: Можно ли использовать клапан для пара?

Да, при условии, что давление, температура и конфигурация материала находятся в указанных рабочих пределах. Материалы седла и уплотнений следует проверить на соответствие фактическим условиям пара.

В6: Какая информация необходима для выбора правильного клапана?

Важная информация включает размер трубы, класс давления, стандарт фланца, среду, рабочее давление, температуру, требования к материалам и любые требования NACE или конкретных требований проекта.

В7: Как следует обслуживать клапан?

Во время планового технического обслуживания проверяйте маховик, шток, зону уплотнения, фланцевое соединение и состояние уплотнения. В случае утечки или ненормального рабочего сопротивления изолируйте трубопровод и сбросьте давление перед проверкой.
