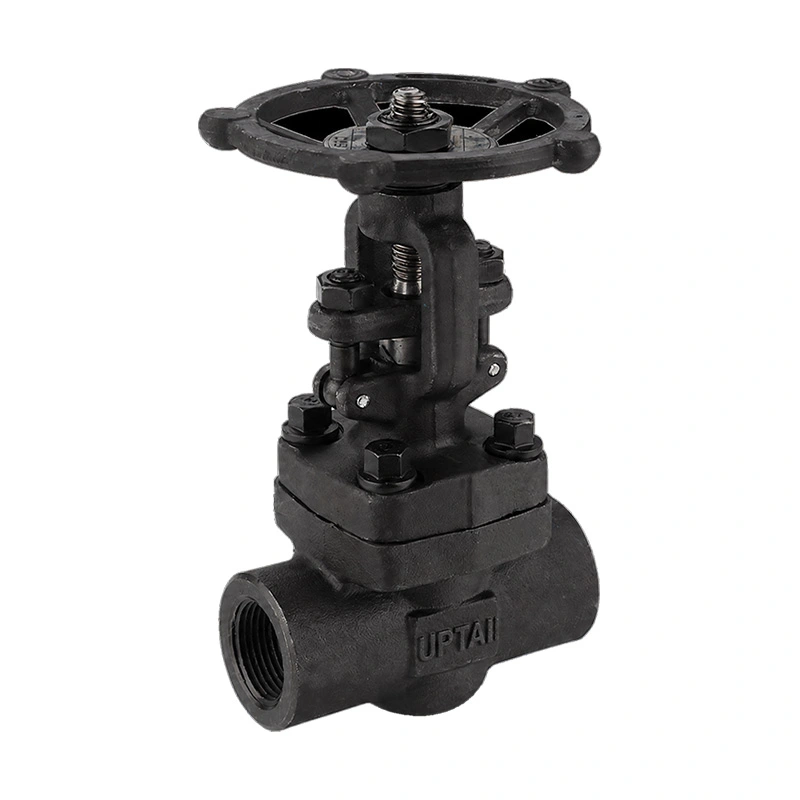

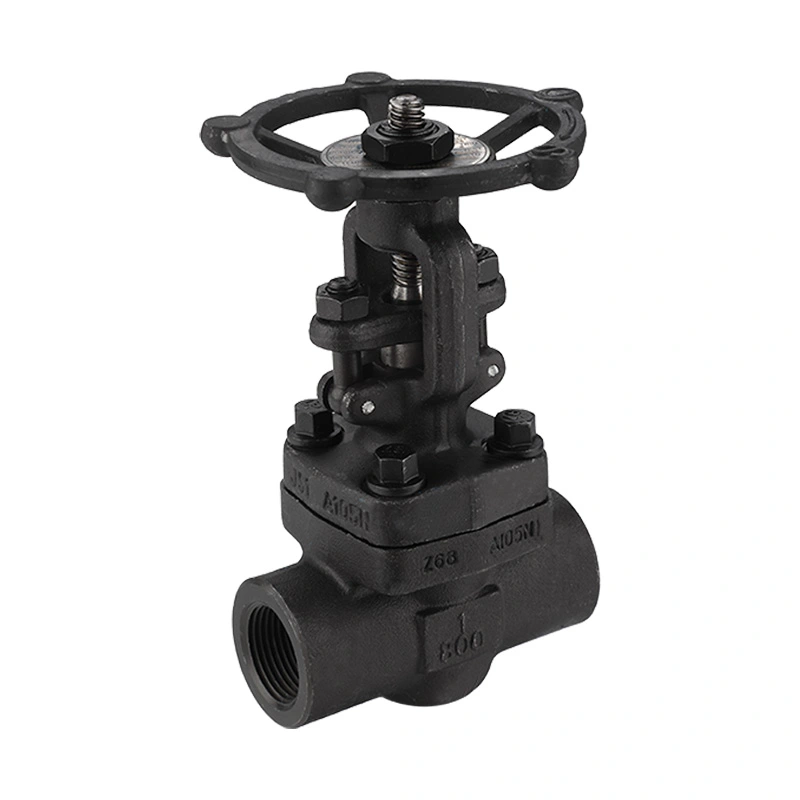

Задвижка из кованой углеродистой стали 800LB

Задвижка 800LB из кованой углеродистой стали — это кованая задвижка для промышленных трубопроводов малого диаметра. В нем используется корпус ASTM A105N, конструкция штока OS&Y, крышка с болтовым соединением и маховик. Для различных конфигураций трубопроводов доступны соединения NPT, BSP и раструбные сварные соединения.

Shangtai производит промышленную арматуру в Вэньчжоу, провинция Чжэцзян, Китай. Производственный процесс включает в себя механическую обработку, сборку, испытания под давлением, проверку, маркировку и упаковку. Технические характеристики клапана могут быть подтверждены на основе требуемого размера, соединения, среды, давления, температуры и требований к материалам.

Основные размеры

Конструкция клапана

Корпус клапана изготовлен из кованой углеродистой стали ASTM A105N. Крышка прикручена к корпусу болтами, обеспечивая доступ к внутренним частям после изоляции линии и сброса давления.

OS&Y Ствол

Конструкция с внешним винтом и хомутом размещает шток снаружи корпуса клапана. Движение штока можно увидеть во время работы, что также обеспечивает простую визуальную индикацию положения клапана.

Твердый клин

Клин перемещается вертикально, закрывая проход для потока. Задвижка предназначена для изоляции и обычно работает в полностью открытом или полностью закрытом положении.

Материалы штока и седла

Указанный материал штока — ASTM A182 F6a. Диск доступен в ASTM A-276 Gr. 420 с дополнительной конфигурацией наплавки Stellite 6, а указанным материалом седла является ASTM A-276 Gr. 410.

Давление и температура

Клапан имеет класс CL800 с указанным максимальным рабочим давлением 1975 фунтов на квадратный дюйм. Применимое рабочее давление зависит от температуры, материала, размера и соответствующего номинального значения давления и температуры. Клапан следует выбирать с учетом фактических условий эксплуатации, а не только класса давления.

Указанный диапазон температур составляет -29°C + 425°C. Седло, шток, уплотнение и другие внутренние материалы следует проверять на совместимость, когда клапан используется при повышенных температурах.

Варианты конечного соединения

Клапан может поставляться с концами NPT, BSP или под приварку. Соединение должно соответствовать характеристикам трубопровода и способу установки.

ДНЯО

Концы с резьбой NPT соответствуют указанному стандарту соединений ASME B1.20.1. Перед установкой необходимо проверить размер резьбы и сопрягаемые компоненты.

БСП

Концы BSP доступны для трубопроводных систем, использующих совместимую резьбу BSP. Требуемую конфигурацию резьбы следует подтвердить при заказе.

Муфтовая сварка

Концы под приварку враструб подходят для труб малого диаметра, где требуется сварное соединение. Процедуры сварки должны соответствовать применимым спецификациям трубопроводов.

Требования КДЕС

В спецификации указан NACE MR0175/ISO 15156. Для эксплуатации в кислых средах материалы клапана и производственные требования должны быть проверены на соответствие фактическим условиям эксплуатации и спецификациям проекта.

Если требуется соответствие NACE, перед производством следует подтвердить требуемые марки материалов, пределы твердости, требования к проверке и документацию.

Типичные применения

Нефть и газ:Точки изоляции малого диаметра на входе, выходе и технологическом трубопроводе.

Нефтепереработка и нефтехимия:Технологические линии, инженерные трубопроводы и соединения оборудования, требующие изоляции вручную.

Производство электроэнергии:Выбранные паропроводы, котлы и инженерные сети находятся в пределах указанных пределов давления и температуры.

Промышленное оборудование:Компактные трубопроводные узлы и технологическое оборудование с использованием резьбовых или приварных соединений.

Точки выбора

Перед заказом подтвердите размер клапана, тип соединения, рабочее давление, температуру, среду и требования к материалам. Для приложений с кислым обслуживанием предоставьте применимую спецификацию NACE. Для резьбовых соединений подтвердите тип и размер резьбы. Для соединений под сварку в раструбе подтвердите размеры трубы и требования к сварке.

Клапан предназначен для изоляции. Если приложение требует непрерывного регулирования расхода, перед выбором следует проанализировать метод работы и тип клапана.

Установка и обслуживание

Перед установкой осмотрите клапан и соединительные концы. Содержите внутренние поверхности в чистоте и снимайте защитные крышки только тогда, когда клапан готов к установке.

Резьбовые соединения следует собирать указанным способом герметизации без чрезмерной затяжки. Для версий с раструбной сваркой процедура сварки должна контролировать подвод тепла и соответствовать применимым требованиям к трубопроводам.

После установки поработайте маховиком и проверьте полный ход открытия и закрытия. Перед техническим обслуживанием изолируйте трубопровод и сбросьте давление. Осмотр должен охватывать шток, зону уплотнения, соединение крышки, маховик и уплотнительные поверхности.

Тестирование и документация

Клапан спроектирован и изготовлен в соответствии со стандартом API 602, при этом API 598 предназначен для испытаний и проверок. Проверка может включать проверку материалов, проверку размеров, испытание корпуса, испытание на герметичность седла, эксплуатационные проверки и окончательную проверку.

Информация о материалах, данные о размерах, чертежи, протоколы проверок и документация по испытаниям могут быть предоставлены в соответствии с требованиями заказа.

Часто задаваемые вопросы

Q1: Что такое задвижка 800LB из кованой углеродистой стали?

Задвижка 800LB из кованой углеродистой стали — это кованая задвижка для трубопроводов малого диаметра высокого давления. В нем используется кованый корпус из углеродистой стали и запорный элемент шиберного типа для изоляции трубопровода. Перечисленная конфигурация включает работу OS&Y, крышку с болтовым соединением, работу с маховиком, а также соединения NPT, BSP или соединения под сварку в раструб.

Вопрос 2: В чем разница между OS&Y и конструкцией со скрытым штоком?

В конструкции OS&Y шток расположен снаружи корпуса клапана и заметно перемещается во время работы. Конструкция со скрытым штоком удерживает движение штока внутри корпуса клапана. Расположение OS&Y облегчает визуальное определение приблизительного положения клапана.

Вопрос 3: Когда следует выбирать раструбное сварное соединение?

Концы под приварку в раструб можно рассмотреть для систем трубопроводов малого диаметра, где требуется сварное соединение. Перед выбором необходимо подтвердить размер трубы, толщину стенки, процедуру сварки и проектные стандарты трубопроводов.

В4: Требует ли клапан регулярной смазки?

Требования к смазке зависят от конструкции клапана и условий эксплуатации. Обслуживание штока и рабочих компонентов следует проводить в соответствии с инструкциями производителя по техническому обслуживанию, а на уплотнительные компоненты нельзя наносить неподходящие смазочные материалы.

В5: Что может вызвать внешнюю утечку вокруг штока?

Утечка в области штока может быть связана с состоянием набивки, состоянием поверхности штока, неправильной регулировкой или износом компонентов. Перед проверкой или обслуживанием зоны уплотнения клапан следует изолировать и сбросить давление.

В6: Можно ли изготовить этот клапан из других материалов?

Другие конфигурации материалов доступны по запросу. Требуемый корпус, диск, шток, седло и другие материалы должны быть указаны в соответствии со средой, давлением, температурой, условиями коррозии и применимыми стандартами.

В7: Какую информацию следует предоставить для предложения?

Укажите размер клапана, тип соединения, среду, рабочее давление, температуру, количество, требования к материалам, требования NACE, если применимо, а также любые применимые чертежи или спецификации проекта.
