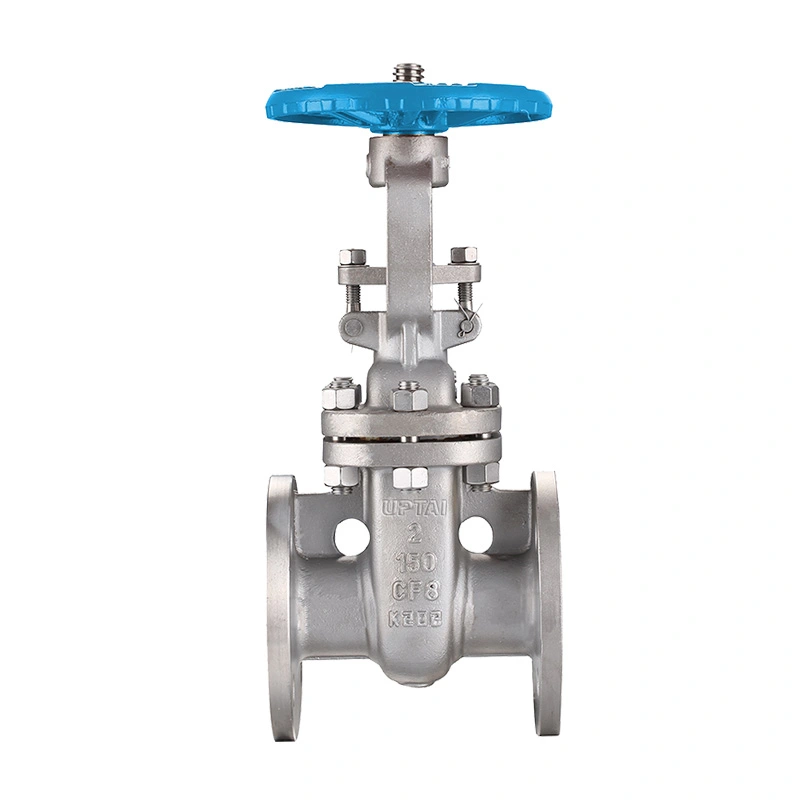

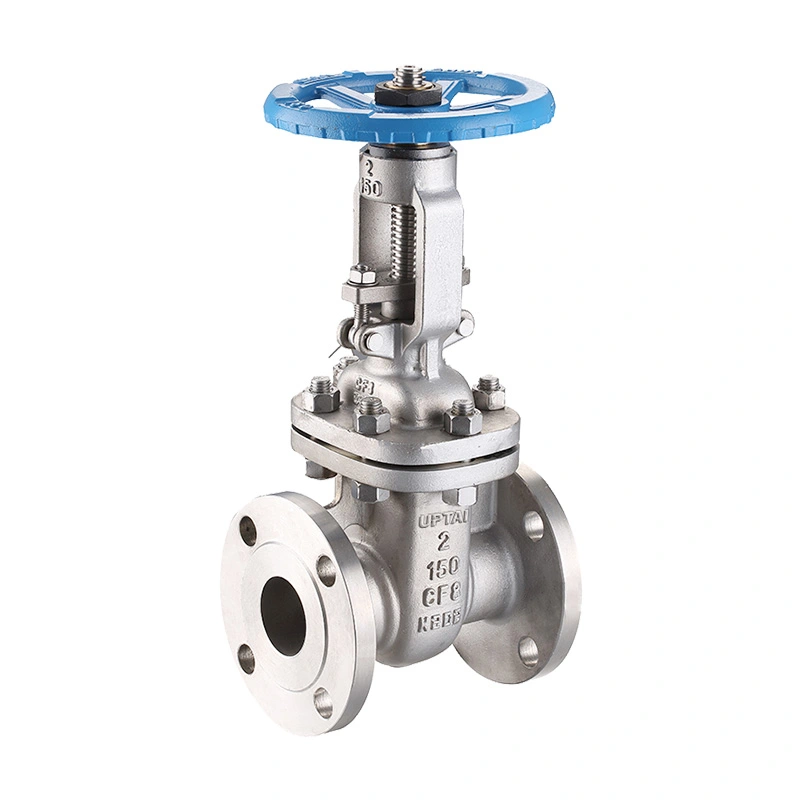

Задвижка из нержавеющей стали ANSI 150LB

Задвижка из нержавеющей стали ANSI 150LB предназначена для изоляции трубопровода, где требуется полнопроходной путь потока и корпус клапана из нержавеющей стали. Затвор перемещается вертикально, открывая или закрывая проход, что делает этот клапан подходящим для применений, которые обычно требуют полностью открытого или полностью закрытого обслуживания, а не постоянного дросселирования. Перечисленная конфигурация охватывает размеры от NPS от 2 до 48 дюймов и использует маховик или шестерню в зависимости от размера клапана.

Shangtai производит промышленную арматуру в Вэньчжоу, провинция Чжэцзян, Китай. Производство клапанов включает подготовку материала, механическую обработку, сборку компонентов, испытания под давлением, проверку, маркировку и окончательную упаковку. Конфигурацию продукта можно подтвердить в соответствии с размером трубопровода, классом давления, рабочей средой, температурой, требованиями к материалам, стандартом соединения и применимыми спецификациями проекта.

Основные размеры

Конструкция и принцип работы задвижки

В клапане используется запорный элемент шиберного типа, который перемещается перпендикулярно направлению потока в трубопроводе. Когда заслонка полностью поднята, проход для потока открывается; когда ворота опущены, проход закрывается. Такое прямоходное расположение обычно выбирается для изоляции трубопровода, где важна низкая потеря давления в полностью открытом положении.

Задвижки обычно предназначены для изоляции, а не для обычного дросселирования. Хранение клапана полностью открытым или полностью закрытым помогает снизить ненужный износ затвора и посадочных поверхностей. Если требуется регулирование расхода, тип клапана и условия эксплуатации следует оценивать отдельно.

Корпус и диск из нержавеющей стали

Перечисленные материалы корпуса и диска соответствуют стандарту ASTM A351 CF8/CF8M. Эти марки нержавеющей стали можно выбрать для промышленных применений, где важными факторами являются коррозионная стойкость и совместимость материалов. Фактический материал должен соответствовать технологической среде, температуре, давлению и спецификациям проекта.

Шток F304 / F316

Шток соответствует стандарту ASTM A182 F304/F316. Шток передает рабочую силу от маховика или привода редуктора на ворота. Выбор материала штока следует рассматривать вместе с корпусом клапана, диском, седлом, уплотнением и технологической средой.

Конфигурация стеллита с 6 сиденьями

Перечисленная конфигурация седла включает ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Наплавка из стеллита 6 используется на соответствующих посадочных поверхностях, где требуется устойчивость к износу и повторяющийся контакт седла. Точное расположение седла должно быть подтверждено в соответствии с размером клапана и заказанной конфигурацией.

Класс давления 150 и фланцевое соединение

Обозначение класса 150 определяет класс давления клапана в соответствии с применимой системой номинальных значений давления и температуры ASME. Его не следует интерпретировать как фиксированное рабочее давление 150 фунтов на квадратный дюйм. Указанное максимальное рабочее давление составляет 285 фунтов на квадратный дюйм, тогда как допустимое давление для конкретного клапана зависит от материала, размера, температуры и применимого номинального давления и температуры.

В клапане используются фланцевые соединения, совместимые с RF. Для размеров NPS от 2 до 24 дюймов указан стандарт соединения ASME B16.5, а для NPS 26 дюймов и выше указан ASME B16.47 Series A. Перед установкой следует проверить размеры фланцев трубопровода, класс давления, выбор прокладки, расположение болтов и состояние поверхности.

Работа клапана и выбор размера

Метод работы меняется в зависимости от размера клапана. В указанной конфигурации используется маховик для клапанов размером от 2 до 16 дюймов и привод для клапанов размером 18 дюймов и более. Клапаны большего размера обычно требуют большего рабочего крутящего момента, что делает зубчатый механизм подходящим для ручного управления трубопроводными клапанами большего диаметра.

Управление маховиком

Управление с помощью маховика обеспечивает прямое местное управление клапанами указанных размеров от 2 до 16 дюймов. Оператор должен поворачивать маховик в соответствии с направлением открытия и закрытия клапана и не должен использовать чрезмерную внешнюю силу для преодоления ненормального сопротивления.

Оператор механизма

Клапаны размером от 18 дюймов и выше поставляются с редуктором. Редуктор обеспечивает механическое преимущество при открытии и закрытии клапанов большего размера и может быть полезен там, где прямое управление с помощью маховика потребует чрезмерного рабочего усилия.

Рекомендации по обслуживанию NACE

Перечисленная конфигурация ссылается на NACE MR0175/ISO 15156. Эти стандарты связаны с требованиями к материалам для оборудования, подвергающегося воздействию определенных сред, содержащих сероводород, при добыче нефти и газа. Применимость NACE должна быть подтверждена на основе фактической рабочей среды, требований к материалам, давлению, температуре и спецификациям проекта, а не предполагаться исключительно на основе модели клапана.

Для применений в кислой среде выбор материала и требования к твердости могут иметь важное значение. Поэтому перед заказом следует проверить полную конфигурацию клапана, включая материалы, работающие под давлением, трим, седла, шток и другие компоненты, контактирующие с рабочей средой, на соответствие применимым требованиям проекта.

Применимые отрасли

Нефтегазовые системы

Используется для изоляции трубопроводов при добыче, переработке, нефтепереработке и нефтехимии, где выбранные материалы из нержавеющей стали и класс давления совместимы с условиями эксплуатации.

Химическая обработка

Подходит для изоляции совместимых химических и технологических жидкостей. Корпус, диск, шток, седло и другие выбранные материалы следует проверить на соответствие химическому составу, концентрации, рабочей температуре и давлению.

Вода и сточные воды

Применимо к некоторым трубопроводам водораспределения, очистки, коммунальных и технологических вод, где требуется фланцевый запорный клапан.

Энергетические и коммунальные системы

Может использоваться для изоляции в промышленных трубопроводах, энергетических системах, системах отопления, вентиляции и кондиционирования воздуха и других совместимых жидкостных системах в указанных пределах давления и температуры.

Рекомендации по выбору

Размер трубопровода:Перед заказом подтвердите номинальный размер трубы и требуемый размер клапана. Клапаны большого диаметра также следует проверить на наличие свободного места для установки и рабочего пространства.

Класс давления:Убедитесь, что класс 150 и указанное максимальное рабочее давление соответствуют фактическому давлению в трубопроводе при рабочей температуре.

Средняя совместимость:Проверьте совместимость корпуса, диска, штока, седла, уплотнения и других смачиваемых материалов из нержавеющей стали с технологической средой.

Стандарт подключения:Проверьте соответствие стандарта фланца, поверхности RF, расположения болтовых отверстий, типа прокладки и требований к монтажной длине на чертежах трубопровода.

Метод работы:Подтвердите, требуется ли управление маховиком или шестерней, в зависимости от размера клапана, положения установки, доступного рабочего пространства и требуемого рабочего крутящего момента.

Требования к кислому сервису:Если клапан предназначен для высокосернистого газа или других H₂Услуга, содержащая S, предоставьте применимую NACE или спецификацию проекта для подтверждения материала и производства.

Установка и обслуживание

Перед установкой осмотрите клапан, поверхности фланцев, уплотнительные поверхности и защитные крышки на предмет повреждений при транспортировке. Трубопровод должен быть правильно выровнен, чтобы внешние нагрузки на трубы не передавались без необходимости.

Часто задаваемые вопросы

В1: Чем задвижка отличается от шарового крана изоляцией трубопровода?

В задвижке используется линейно движущаяся задвижка для открытия или закрытия трубопровода, а в шаровом кране используется вращающийся шар. Задвижки обычно выбираются для более крупной изоляции трубопровода, где требуется прямой путь потока и относительно низкое сопротивление потоку в полностью открытом положении.

В2: Что следует проверить, если задвижка работает с трудом?

Проверьте, правильно ли выровнен трубопровод, чисты ли шток и приводной механизм и смазаны ли они, как указано, а также не влияют ли избыточное давление или отложения на движение ворот. Если аномальное сопротивление сохраняется, клапан следует изолировать и осмотреть, а не принудительно использовать дополнительные внешние рычаги.

В3: Как следует хранить задвижку из нержавеющей стали перед установкой?

Клапан следует хранить в чистом и сухом месте, при этом защитные фланцы должны оставаться на месте. Избегайте воздействия агрессивных веществ, чрезмерной влаги, ударов и загрязнения внутренних уплотняющих поверхностей. Большие клапаны также должны иметь соответствующую поддержку во время хранения и транспортировки.

В4: Что может вызвать утечку после установки задвижки?

Возможные причины включают повреждение уплотнительных поверхностей, неподходящую установку прокладки, посторонний материал внутри клапана, неправильное закрытие или проблемы с выравниванием трубопровода. Фактическую причину следует определить путем осмотра и испытания под давлением после того, как система будет надежно изолирована.

В5: Может ли задвижка из нержавеющей стали ANSI 150LB поставляться в соответствии с чертежом трубопровода?

Да. Размер клапана, габаритные размеры, расположение фланцев, рабочее положение, конфигурация материала и другие требования к соединениям можно проверить на чертеже трубопровода перед производством. Это особенно полезно для запасных клапанов и проектов с фиксированными установочными размерами.

В6: Можно ли использовать клапан в качестве замены существующего задвижки?

Да, при условии, что заменяемый клапан соответствует требуемому размеру, классу давления, монтажной длине, фланцевому соединению, характеристикам материала, методу эксплуатации и пространству для установки. Для подтверждения конфигурации можно использовать существующие чертежи клапана, информацию на паспортной табличке или данные о размерах.

В7: Как можно сохранить срок службы клапана?

Эксплуатируйте клапан в указанных пределах давления и температуры, избегайте ненужных повторных циклов, поддерживайте шток и рабочий механизм в подходящем состоянии и периодически проверяйте клапан в соответствии с графиком технического обслуживания трубопровода. Любая ненормальная утечка или рабочее сопротивление должны быть немедленно исследованы.

В8: Какую техническую информацию следует подтвердить перед заказом?

Ключевая информация включает номинальный размер, класс давления, торцевое соединение, строительную длину, материалы корпуса и отделки, конфигурацию седла, метод работы, рабочую среду, давление, температуру, применимые стандарты, а также любые специальные требования к проверке или документации.
