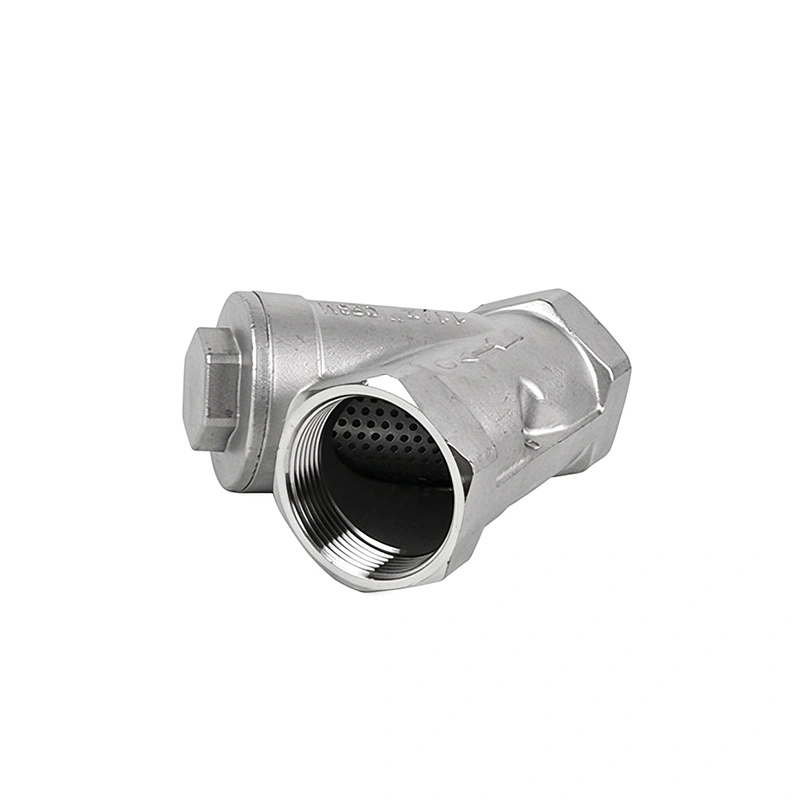

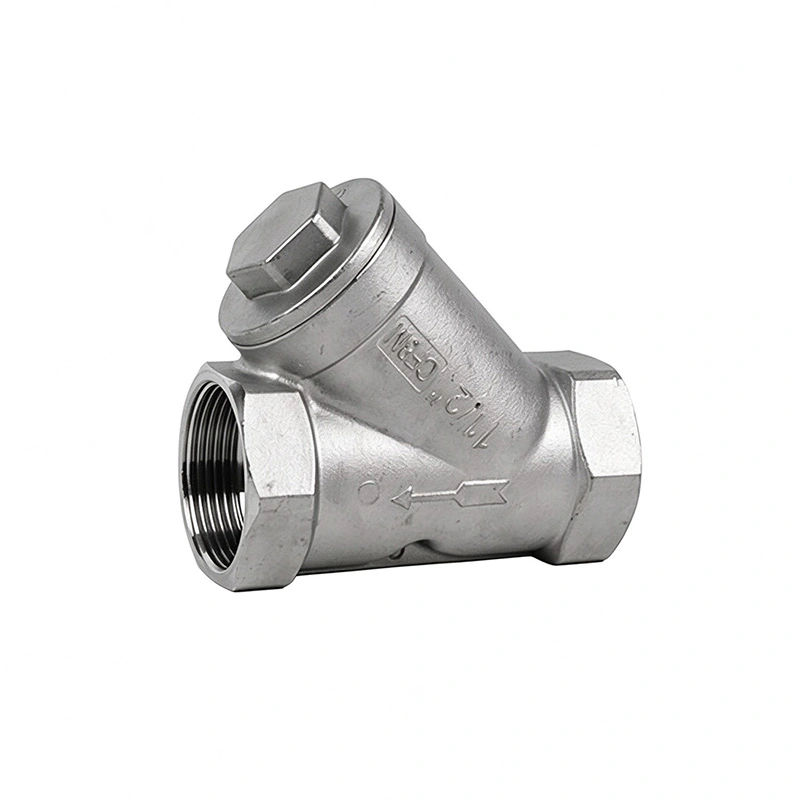

Y-образный фильтр из нержавеющей стали

Y-образный фильтр из нержавеющей стали используется для удаления взвешенных твердых частиц, ржавчины, окалины и других нежелательных частиц из трубопровода жидкости до того, как они достигнут последующего оборудования. Обычно он устанавливается перед насосами, регулирующими клапанами, счетчиками, теплообменниками и другими компонентами, которые могут подвергаться воздействию твердых загрязнений.

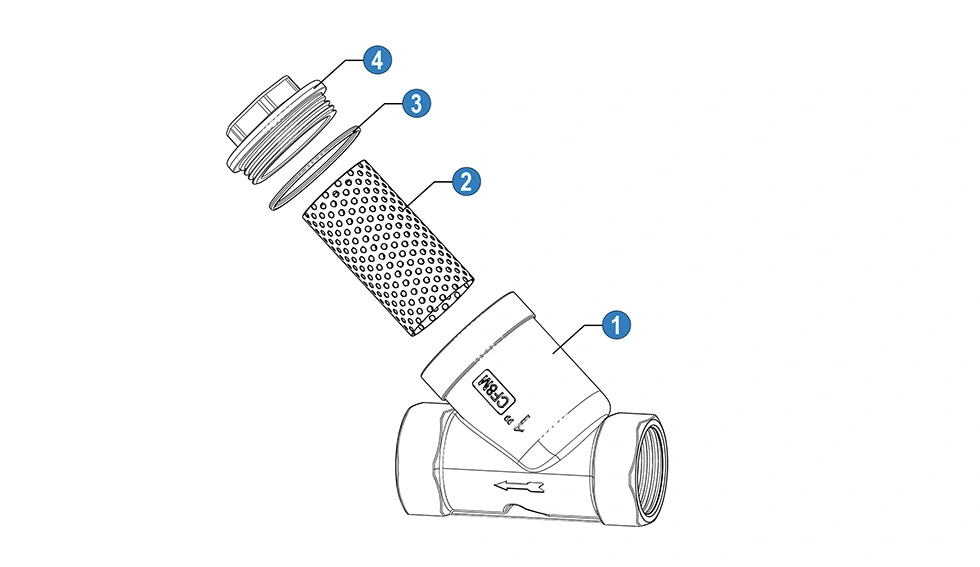

Жидкость поступает через входное отверстие и проходит через съемную сетку, установленную внутри корпуса сетчатого фильтра. Твердые частицы задерживаются сеткой, а отфильтрованная жидкость продолжает проходить через выпускное отверстие. Сетку можно снять и очистить, когда накопившийся мусор начнет ограничивать поток.

Сетку следует проверять и очищать, когда перепад давления на сетчатом фильтре увеличивается, поток на выходе уменьшается или при плановой проверке обнаруживается значительное количество собранного мусора. Интервал очистки зависит от чистоты среды и условий эксплуатации.

При выборе следует учитывать размер трубопровода, скорость потока, рабочее давление, температуру, тип жидкости и требуемый уровень фильтрации. Фильтр должен обеспечивать необходимую пропускную способность, не создавая чрезмерных потерь давления при нормальных условиях эксплуатации.

Точность фильтрации определяется размером отверстия сита или характеристикой сетки. Более мелкое сито может удерживать более мелкие частицы, но может также создавать более высокий перепад давления и требовать более частой очистки. Поэтому подходящее сито следует выбирать в зависимости от размера частиц, которые необходимо удалить, и требуемой скорости потока.

Y-образные фильтры можно использовать с совместимыми водой, маслом, газом и другими промышленными жидкостями. Перед выбором материал корпуса, материал экрана, уплотнительные компоненты, номинальное давление и номинальную температуру следует проверить на соответствие фактическим условиям эксплуатации.

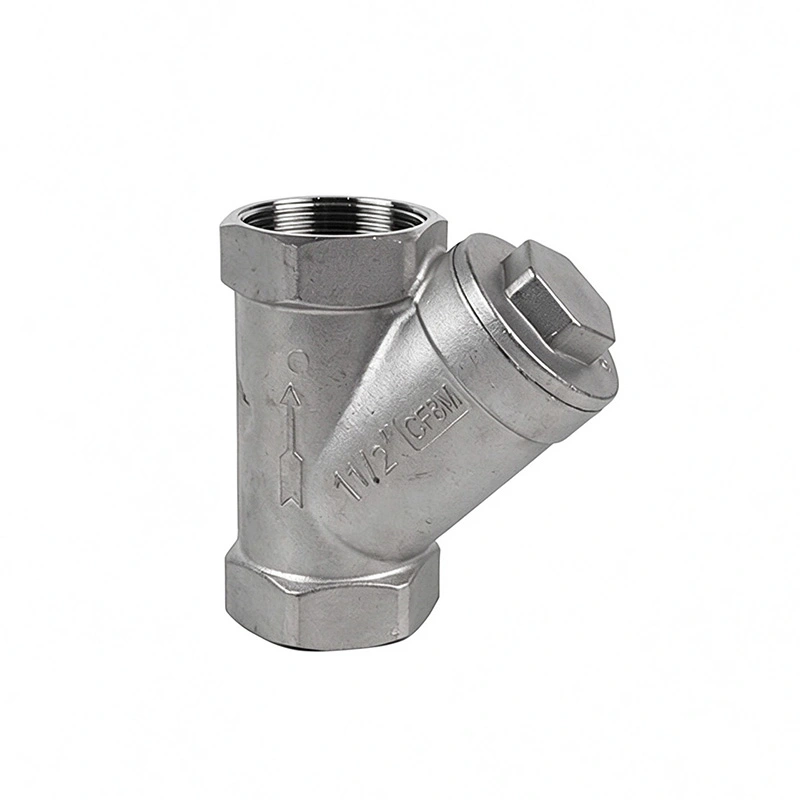

Да. Направление потока должно соответствовать стрелке или маркировке потока на корпусе фильтра. Положение установки также должно обеспечивать доступ к сетчатой ​​камере для осмотра и очистки. Для конкретной конфигурации следует следовать инструкциям производителя по установке.

Y-образный фильтр обычно используется для механического удаления твердых частиц из трубопровода и часто устанавливается в качестве защитного устройства перед другим оборудованием. В фильтре может использоваться более тонкий или более специализированный фильтрующий материал, когда требуется определенный уровень удаления частиц. Соответствующий выбор зависит от жидкости, размера частиц, скорости потока и требований к фильтрации.

На потерю давления могут влиять размер сетчатого фильтра, отверстие сита, скорость потока, вязкость жидкости и количество мусора, скопившегося на сите. Выбор подходящего размера и очистка сетки до того, как произойдет чрезмерное загрязнение, могут помочь поддерживать требуемые условия потока.

Ключевая информация включает номинальный размер трубы, тип соединения, текучую среду, рабочее давление, рабочую температуру, скорость потока, требуемую точность фильтрации, материал корпуса и характеристики экрана. Для особых применений также должны быть подтверждены дополнительные требования, такие как устойчивость к коррозии, ориентация установки или документация по проверке.
