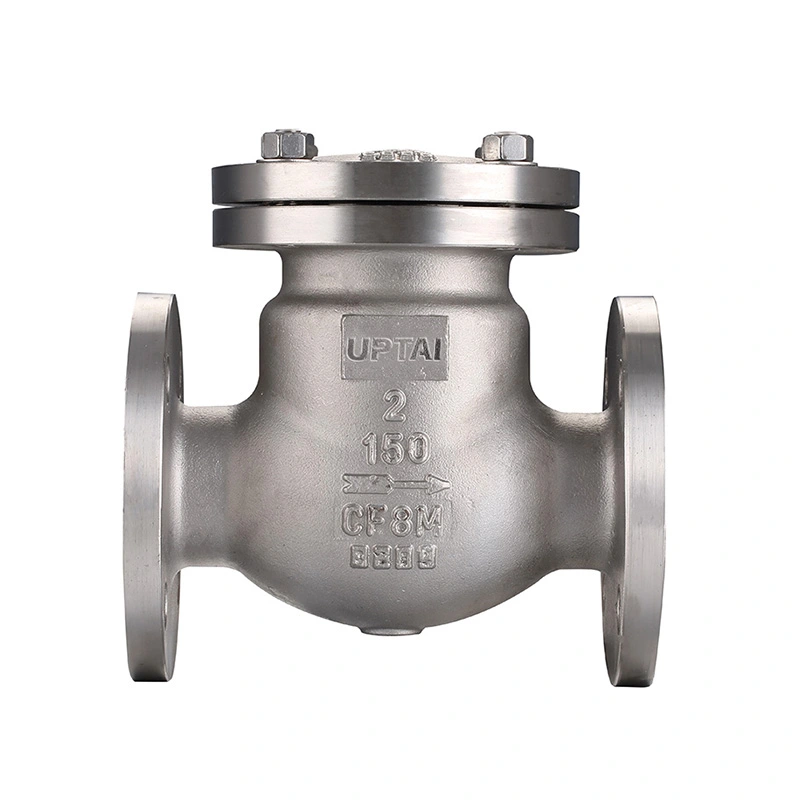

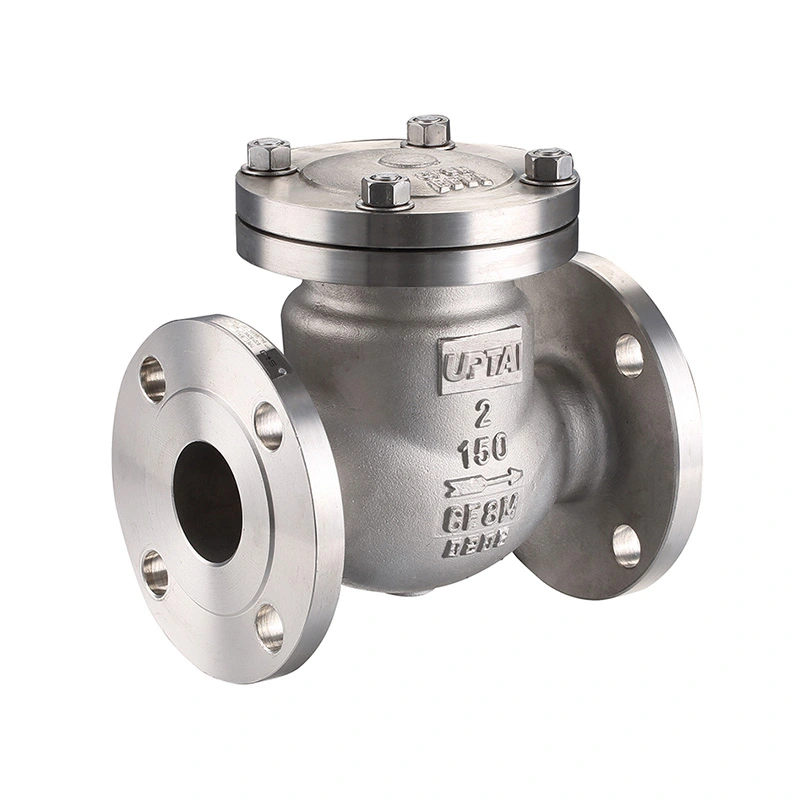

Поворотный обратный клапан ANSI класса 150

Поворотный обратный клапан ANSI класса 150 — это обратный клапан с шарнирным диском для управления направлением потока в промышленных трубопроводах. Диск движется вместе с технологическим потоком и закрывается, когда поток падает или меняет направление. Для нормальной работы внешний привод не требуется.

Этот клапан доступен для совместимых воды, пара, нефти, газа, морской воды и промышленных жидкостей. В указанной конфигурации для корпуса и диска используется нержавеющая сталь CF8M, а для седла — F316. Выбор клапана должен основываться на фактической среде, давлении, температуре, размере трубы и способе установки.

Основные размеры

Конструкция клапана

Клапан состоит в основном из корпуса, шарнирного диска, седла, шарнирного механизма и уплотнительных компонентов. Диск установлен внутри корпуса и во время работы вращается вокруг шарнира. Такое расположение позволяет клапану открываться при прямом потоке и возвращаться к седлу при изменении условий потока.

Шарнирный диск

Диск отходит от седла по мере прохождения среды через клапан. Когда прямой поток уменьшается, диск возвращается в закрытое положение. На движение диска влияют скорость потока, положение установки и внутренняя геометрия клапана.

Седло и уплотнительная поверхность

Указанный материал седла — ASTM A182 F316. Уплотнительные поверхности седла и диска образуют запорную поверхность при закрытии клапана. Их состояние следует проверять во время технического обслуживания, если наблюдаются утечки или ненормальное закрытие.

Направление потока и установка

Клапан следует устанавливать в соответствии с направлением потока, указанным на корпусе. Перед установкой проверьте стрелку, присоединительные размеры и доступный зазор вокруг клапана. Диску должно быть достаточно места, чтобы перемещаться в рабочем диапазоне, не касаясь окружающих трубопроводов или оборудования.

Горизонтальная установка

Горизонтальная установка обычно используется для поворотных обратных клапанов. Клапан должен быть расположен так, чтобы диск мог свободно перемещаться и возвращаться на седло при уменьшении прямого потока.

Вертикальная установка

Вертикальная установка зависит от конструкции клапана и направления потока. Установка должна позволять диску правильно закрываться в реальных условиях потока. Перед установкой необходимо подтвердить конкретную модель и расположение трубопровода.

Соединение трубопровода

Указанная спецификация соединений включает резьбы NPT и BSP. Сопрягаемая труба или фитинг должны иметь резьбу соответствующей спецификации. Во время установки избегайте чрезмерного усилия затяжки, которое может повредить корпус клапана или резьбовое соединение.

Характеристики расхода и давления

Когда клапан открыт, диск отходит от канала потока. Падение давления на клапане зависит от его размера, внутреннего прохода, расхода и свойств среды. Для систем с высоким расходом размер клапана следует выбирать в соответствии с требуемой скоростью потока, а не только размером трубы.

Указанный класс давления — CL150, с максимальным давлением 285 фунтов на квадратный дюйм. Допустимое рабочее давление может варьироваться в зависимости от температуры и материала, поэтому рабочее давление и температуру следует проверять вместе с применимыми номинальными значениями давления и температуры.

Для нагнетательных линий насоса и других систем с изменяющимися условиями потока реакцию клапана следует рассматривать как часть общей конструкции трубопровода. Быстрые изменения потока могут повлиять на движение диска и давление в системе.

Рекомендации по гидроудару

Гидравлический удар может возникнуть, когда поток жидкости останавливается или быстро меняет направление. Обратный клапан может способствовать скачку давления, если диск закрывается, в то время как по трубопроводу все еще движется значительный поток.

Серьезность скачка давления зависит от таких факторов, как скорость потока, длина трубы, свойства жидкости, характеристики закрытия клапана и работа насоса. Если существует опасность гидравлического удара, обратный клапан и всю систему трубопроводов следует оценивать вместе.

Конфигурации с медленным закрыванием, демпфированием или противовесом могут рассматриваться для систем, требующих более контролируемого движения диска. Соответствующая структура зависит от фактических условий трубопровода и требований проекта.

Материалы и условия обслуживания

Указанные материалы корпуса и диска — ASTM A351 CF8M (316), а седла — ASTM A182 F316. Эти материалы подходят для многих промышленных применений, где нержавеющая сталь совместима с технологической средой.

Совместимость материалов следует проверять по фактическому составу жидкости, концентрации, температуре и давлению. Морская вода и химическая деятельность могут потребовать дополнительного рассмотрения воздействия хлоридов и условий коррозии.

Другие варианты материалов доступны по запросу. Для специального применения требуемые материалы корпуса, диска и седла должны быть подтверждены до начала производства.

Типичные применения

Выпускной трубопровод насоса:Используется после насосов для ограничения обратного потока при остановке насоса или изменении условий эксплуатации.

Водоочистка:Применяется в совместимых водопроводных и технологических линиях, где требуется автоматическое одностороннее регулирование потока.

Нефтехимические трубопроводы:Используется с совместимыми нефтью, газом и технологическими жидкостями в указанных пределах давления, температуры и материала.

Энергетические и инженерные системы:Подходит для некоторых водопроводных, коммунальных и технологических линий, где необходимо контролировать обратный поток.

Системы морской воды:Конфигурации из нержавеющей стали могут рассматриваться там, где материал подходит для реальных условий морской воды.

Общие промышленные трубопроводы:Используется на оборудовании и технологических линиях, где требуется самоуправляемая функция обратного возврата.

Руководство по выбору

Для предложения и технического анализа укажите номинальный размер, номинальное давление, тип соединения, ориентацию установки, среду, рабочее давление, температуру и требования к материалам. Также следует определить особые условия эксплуатации, такие как морская вода, коррозионная среда или гидравлический удар.

Тестирование и проверка

Указанный стандарт проектирования и производства — ASME B16.34, а API 598 внесен в список для испытаний и проверок. Соответствующая процедура проверки может охватывать корпус клапана, области уплотнений, размеры и характеристики давления.

Тест оболочки

Испытание корпуса проверяет предел давления собранного клапана в заданных условиях испытаний. Испытательное давление и время выдержки должны соответствовать применимым требованиям проверки.

Проверка седла на утечку

Испытание седла проверяет, соответствует ли закрытый клапан указанным критериям приемлемости утечки. Условия испытаний зависят от применимого стандарта и спецификации клапана.

Заключительная проверка

Окончательная проверка может включать проверку размеров, проверку соединений, состояния поверхности, идентификационной маркировки и рабочего движения. Необходимые протоколы проверок или документация по материалам могут быть предоставлены в соответствии с требованиями заказа.

Эксплуатация и обслуживание

Перед вводом в эксплуатацию проверьте ориентацию клапана, направление потока и чистоту трубопровода. Инородные частицы, оставшиеся в трубопроводе, могут повредить диск или уплотнительную поверхность во время работы.

Во время обслуживания следует проверять необычный шум, вибрацию, повторяющееся движение диска или обратный поток. Эти условия могут быть связаны со скоростью потока, установкой, размером клапана или изменениями в операционной системе.

Перед осмотром или техническим обслуживанием изолируйте трубопровод и сбросьте давление. Проверьте диск, шарнирный механизм, поверхность седла и соединение корпуса на предмет износа, отложений или повреждений. Замените компоненты, если их состояние больше не соответствует применимым требованиям по техническому обслуживанию.

Часто задаваемые вопросы

Q1: Что такое обратный клапан ANSI класса 150?

Поворотный обратный клапан класса 150 по ANSI — это обратный клапан с шарнирным диском с номинальным давлением класса 150. Он использует технологический поток для открытия диска и закрывается, когда поток уменьшается или меняется на противоположное, что делает его пригодным для автоматического предотвращения обратного потока в совместимых промышленных трубопроводах.

Вопрос 2: Требуется ли для поворотного обратного клапана привод?

Нет. Диск работает автоматически в зависимости от условий расхода и давления в трубопроводе. Для нормальной работы обратного клапана не требуется пневматический, электрический или гидравлический привод.

В3: Какая информация необходима при выборе обратного клапана?

Ключевая информация включает размер трубы, класс давления, тип соединения, направление установки, среду, рабочее давление, температуру, требования к материалам и любые специальные требования, связанные с коррозией, гидроударом или проверками.

В4: Можно ли использовать конструкцию из нержавеющей стали для морской воды?

Его можно рассмотреть для подходящего применения в морской воде, но совместимость материалов следует оценивать на основе концентрации хлоридов, температуры, условий потока и других факторов коррозии. Перед выбором необходимо подтвердить марку нержавеющей стали.

В5: Что может вызвать обратный поток после установки клапана?

Возможные причины включают неправильное направление установки, диск, который не может свободно перемещаться, поврежденные уплотнительные поверхности, посторонний материал внутри клапана, неподходящие размеры или условия эксплуатации за пределами предусмотренного диапазона. Клапан и окружающие его трубопроводы следует осмотреть после безопасной изоляции системы.

В6: Можно ли использовать клапан для высокотемпературных сред?

Указанный диапазон температур составляет от -25 ℃ до 150 ℃. Фактическое использование при повышенной температуре следует проверять по номинальному давлению и температуре, а также совместимости материалов корпуса, диска и седла со средой.

В7: доступны ли другие материалы?

Да. Другие конфигурации материалов доступны по запросу. Требуемый материал должен быть указан в соответствии со средой, давлением, температурой, условиями коррозии и применимыми требованиями проекта.
